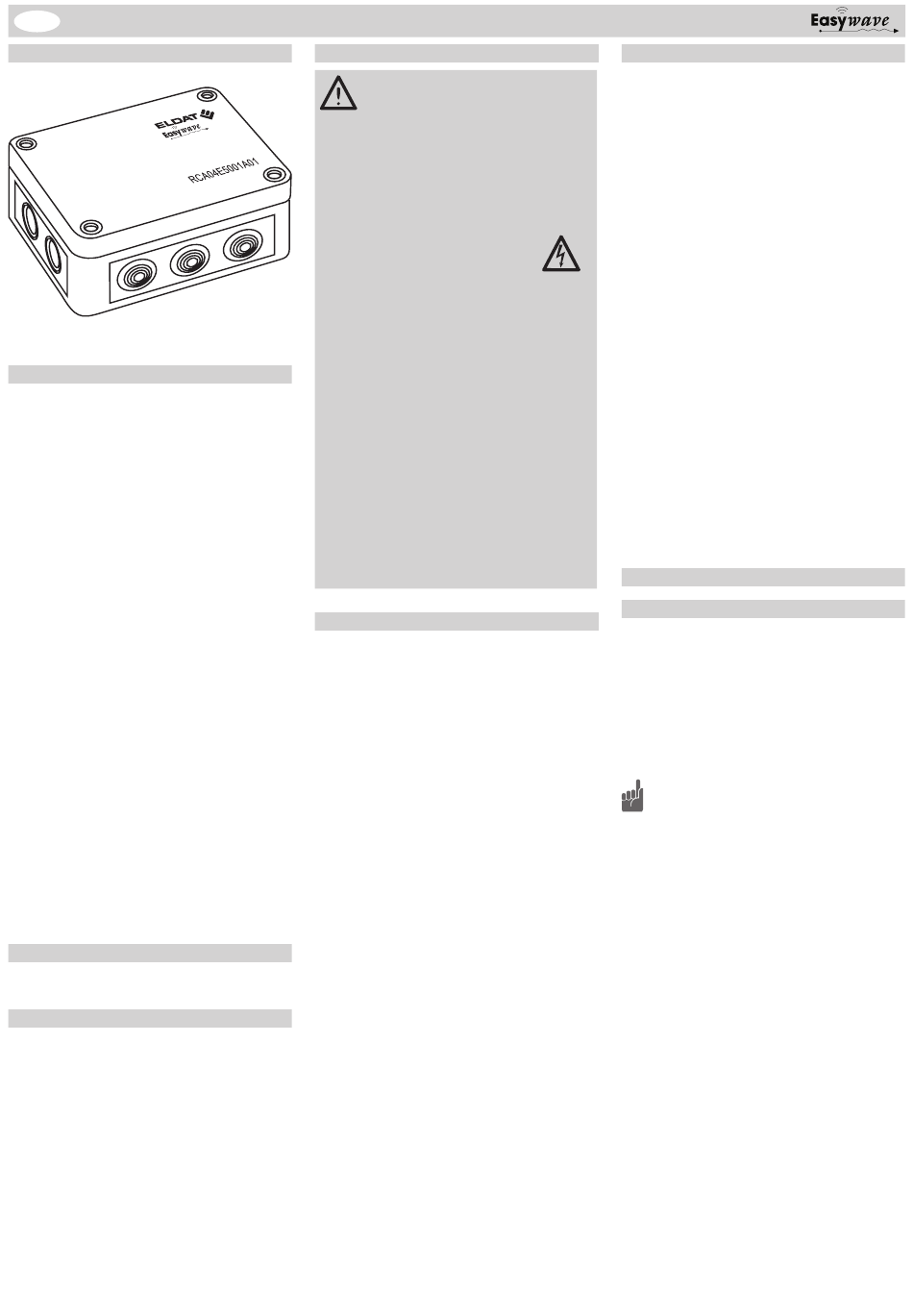

Eldat easywave RCA04 Gebrauchsanleitung

RCA04 Funk-Zutrittssteuerung
D
Ausführung
RCA04E5001A01
Technische Daten
Frequenz: 868,30 MHz
Modulation: FSK
Codierung: Easywave
Speicherplätze: 999
Spannungsversorgung: 230 V AC, 50 Hz
Ausgang: 1 potenzialfreier Re-
laiskontakt (Wechsler)
Leistungsaufnahme: 1,5 W Stand by
Max. Kontaktbelastung:
- ohmsche Last 16,0 A / 3.680 VA
- induktive Last 3,0 A /
- nicht- oder serienkompensierte
Leuchtstofflampen 3,0 A /
- parallelkompensierte
Leuchtstofflampen 3,0 A /
- Kapazität EVG 4,0 A /
Schutzart: IP55 (im Ausliefe-
rungszustand)
Betriebsarten: IMPULS u. TOTMANN
Tastensperre: 3-stelliger PIN-Code
Betriebstemperatur: -20 °C bis +50 °C
Abmessung: 130 x 94 x 57 mm
Gewicht: 350 g
Spezifikation SD-Karte: Micro-SDHC-Karte
oder Micro-SD-Karte
4 bis 32 GB
Versorgungsspannung
3,0 V ±5%
Betriebstemperatur:
entsprechend RCA04
Lieferumfang
RCA04 Zutrittssteuerung, Bedienungsanleitung,
Befestigungsmaterial
Bestimmungsgemäßer Gebrauch
Die Funk-Zutrittssteuerung ist ausschließlich als
Empfangsgerät für Easywave-Funktelegramme
entwickelt und gefertigt worden.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden
Gebrauch entstehen!
Sicherheitshinweise
Bevor Sie das Gerät in Betrieb nehmen,
lesen Sie bitte diese Anleitung sorgfäl-
tig durch!
- Achtung! Die elektrische Installation und
Programmierung darf nur durch eine
zugelassene Elektrofachkraft ausgeführt
werden, sonst besteht die Gefahr eines
elektrischen Schlages oder eines Bran-
des.
- Die Steuerung und die An-
schlussklemmen stehen bei
der Programmierung unter
Spannung. Verhindern Sie das
Berühren spannungsführender
Teile.
- Außerhalb des Gerätes muss eine geeigne-
te und leicht zugängliche Trennvorrichtung
in der festverlegten elektrischen Installation
vorhanden sein.
- Vor Montage oder Wartung die Anschluss-
leitungen spannungsfrei schalten.
- Beachten Sie geltende Gesetze, Normen
und Vorschriften sowie die Herstellerhinwei-
se der zu schaltenden Geräte!
- Lassen Sie nicht funktionierende Geräte
vom Hersteller überprüfen!
- Die Benutzung der Steuerung und der
Sender von Kindern oder nicht autorisierten
Personen ist auszuschließen.
- Nehmen Sie keine eigenmächtigen Verän-
derungen am Gerät vor!
690 VA
Funktion
690 VA
Die Funk-Zutrittssteuerung RCA04 dient dem
720 VA
potenzialfreien Ansteuern von Türöffnern oder
Torsteuerungen. Für die Bedienung können bis
920 VA
zu 999 Easywave-Sendecodes eingelernt und
verwaltet werden.
Wird der Code eines eingelernten Senders emp-
fangen, gibt der Relaisausgang einen Schalt-
IMPULS aus. Die Länge dieses Impulses ist
zwischen 0,5 Sekunden und 998,0 Sekunden
einstellbar.
Wird der Wert "999" für die Impulsdauer einge-
stellt, arbeitet die Steuerung in der Betriebsart
TOTMANN. Hierbei schaltet das Relais solange,
wie die Sendertaste gedrückt wird. Die Gesamt-
sendedauer ist auf max. 36 Sekunden begrenzt
Jeder Speicherplatz kann separat gesperrt, ent-
sperrt oder gelöscht werden, ein Zugang zum
zugehörigen Sender ist hierbei nicht notwendig.
Alle gespeicherten Sendecodes und Speicher-
platzeinstellungen können auf einer Micro-SD-
Karte gesichert und gesicherte Daten auf die
Steuerung zurück geschrieben werden.
Gegen eine unbefugte Nutzung kann die Steu-
erung mit einem anwenderseitig definierbaren
Zutritts-Code (PIN-Code) geschützt werden. Bei
Verlust des PIN-Codes kann die Steuerung nur
durch einen zuvor eingelernten Mastersender
oder den Hersteller wieder freigeschaltet werden.
Die Programmierung der RCA04 erfolgt menüge-
führt über ein Display.
Steuerung in Betrieb nehmen
A Steuerung installieren ............................. 1
A1 Standort auswählen .......................... 1
A2 Geräteübersicht ................................ 2
A2.1 Anzeige- u. Bedienelemente ... 2
A2.2 Speichermedium ..................... 2
A3 Steuerung in Betrieb nehmen ........... 2
A3.1 Steuerung anschließen ........... 2
B Steuerung einrichten ............................... 3
B1 Funktionsübersicht ............................ 3
B2 Programmierung ............................... 4
B2.1 Sender einlernen/überschreiben 4
B2.1.1 Mastersender einlernen ...... 4
B2.2 Sender löschen ....................... 5
B2.3 Sender sperren/entsperren ..... 5
B3 Einstellungen .................................... 6
B3.1 Impulslänge einstellen ............ 6
B3.2 PIN vergeben .......................... 6
B3.3 Sprache auswählen ................ 6
B4 Speichern .......................................... 3
B4.1 Daten importieren .................... 7
B4.2 Daten exportieren .................... 7
B4.3 Reset ....................................... 8
C Allgemeine Hinweise ............................... 8
A Steuerung installieren
A1 Standort auswählen
Beachten Sie bei der Standortauswahl, dass die
Empfangsleistung der Steuerung von nicht ent-
störten Geräten und Anlagen, anderen Sendern
im Frequenzbereich, der Wetterlage, u. a. gestört
werden könnte.
Sender und Steuerung sollten so positioniert wer-
den, dass ihre kürzeste Verbindungslinie nur we-
nig oder gar nicht durch Mauerwerk oder andere
dämpfende Materialien verläuft.
Montieren Sie die Steuerung nicht in
Bodennähe oder in Nischen, da hier ein
Funkschatten vorhanden sein kann. Bei
der Montage an Metallflächen sollte ein
Mindestabstand von 10 cm eingehalten
werden.
Wenden Sie sich bei Störungen an einen Fachbe-
trieb oder finden Sie weitere Hinweise auf unse-
rer Internetseite „www.eldat.de"
Bei ungünstigen Umgebungsbedingungen, kann
für einen verbesserten Funk-Empfang die exter-
ne Antenne ACC-ANT50-03-21P angeschlossen
werden. Diese ist nicht im Lieferumfang enthalten
und kann gesondert bestellt werden.
1
