Anhang D
Software-/Hardwareinstallation unter Windows
Laden Sie den Treiber von unserer Website
Driver-D herunter. Installieren Sie den Treiber vor dem Einbau des CAN-Interfaces.
Danach schalten Sie den Computer aus und stecken die Steckkarte in einen freien
PCI-Steckplatz.
Die neue Hardware wird beim nächsten Windows-Start erkannt und der Treiber
initialisiert. Überprüfen Sie die Betriebsbereitschaft. Öffnen Sie dazu das Windows-
Startmenü. Geben Sie Peak-Einstellungen ein und bestätigen Sie mit der
|Eingabetaste|. Das Fenster PEAK-Einstellungen erscheint. Das initialisierte
CAN-Interface wird unter CAN-Hardware angezeigt.
Inbetriebnahme unter Windows
Führen Sie als Beispielanwendung für den Zugriff auf das CAN-Interface den
CAN-Monitor PCAN-View über das Windows-Startmenü aus. Wählen Sie für die
Initialisierung des CAN-Interfaces den CAN-Anschluss und die CAN-Bitrate.

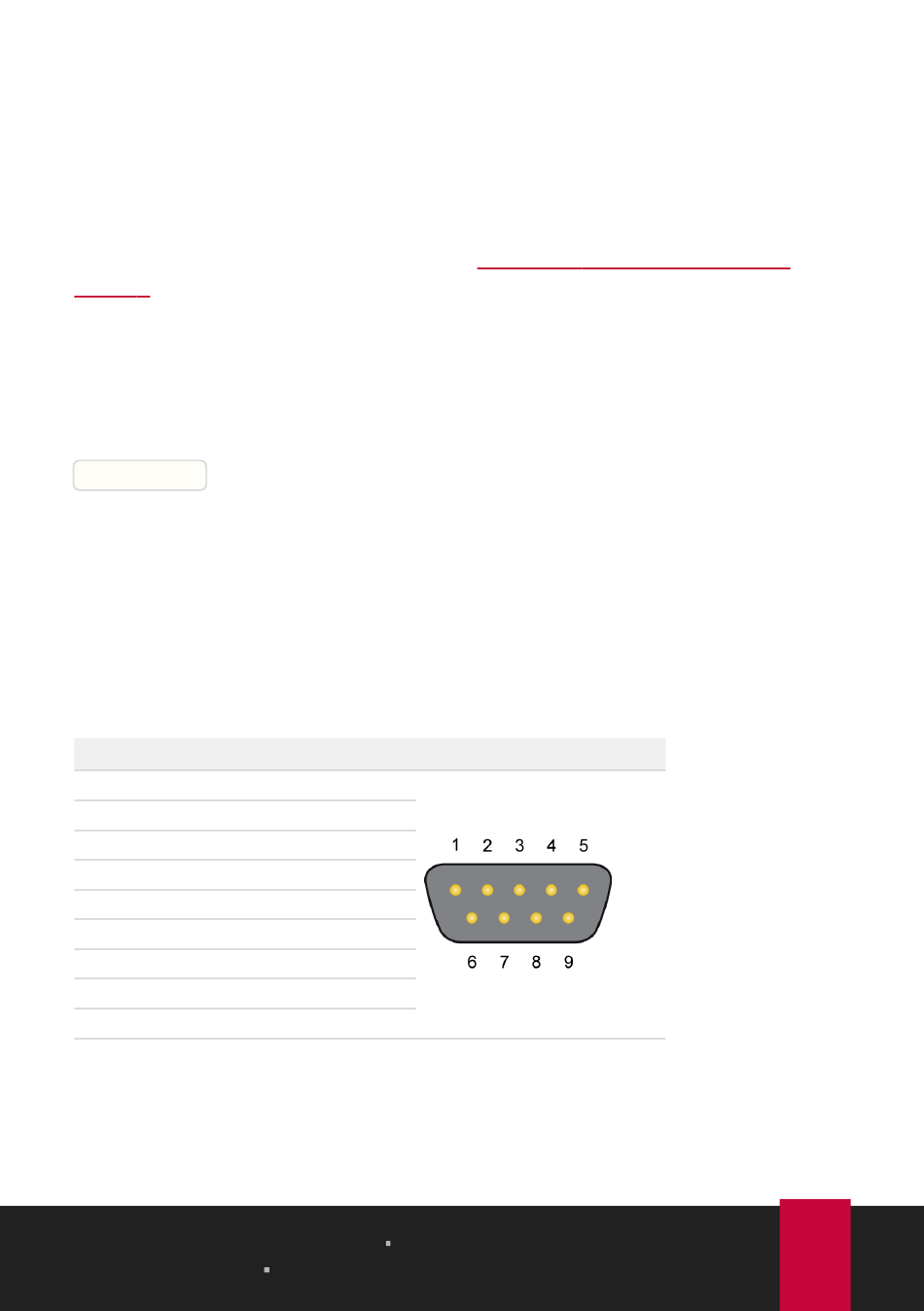

High-Speed-CAN-Stecker (D-Sub, 9-polig)
Pin Belegung
1 +5 V (optional)
2 CAN_Low
3 CAN_GND
4 Nicht belegt
5 Nicht belegt
6 CAN_GND
7 CAN_High
8 Nicht belegt
9 +5 V (optional)
Anhang D Übersicht für Schnelleinsteiger
Benutzerhandbuch 3.1.0
Übersicht für
Schnelleinsteiger
D-Sub-Stecker
