4 CAN-Bus anschließen

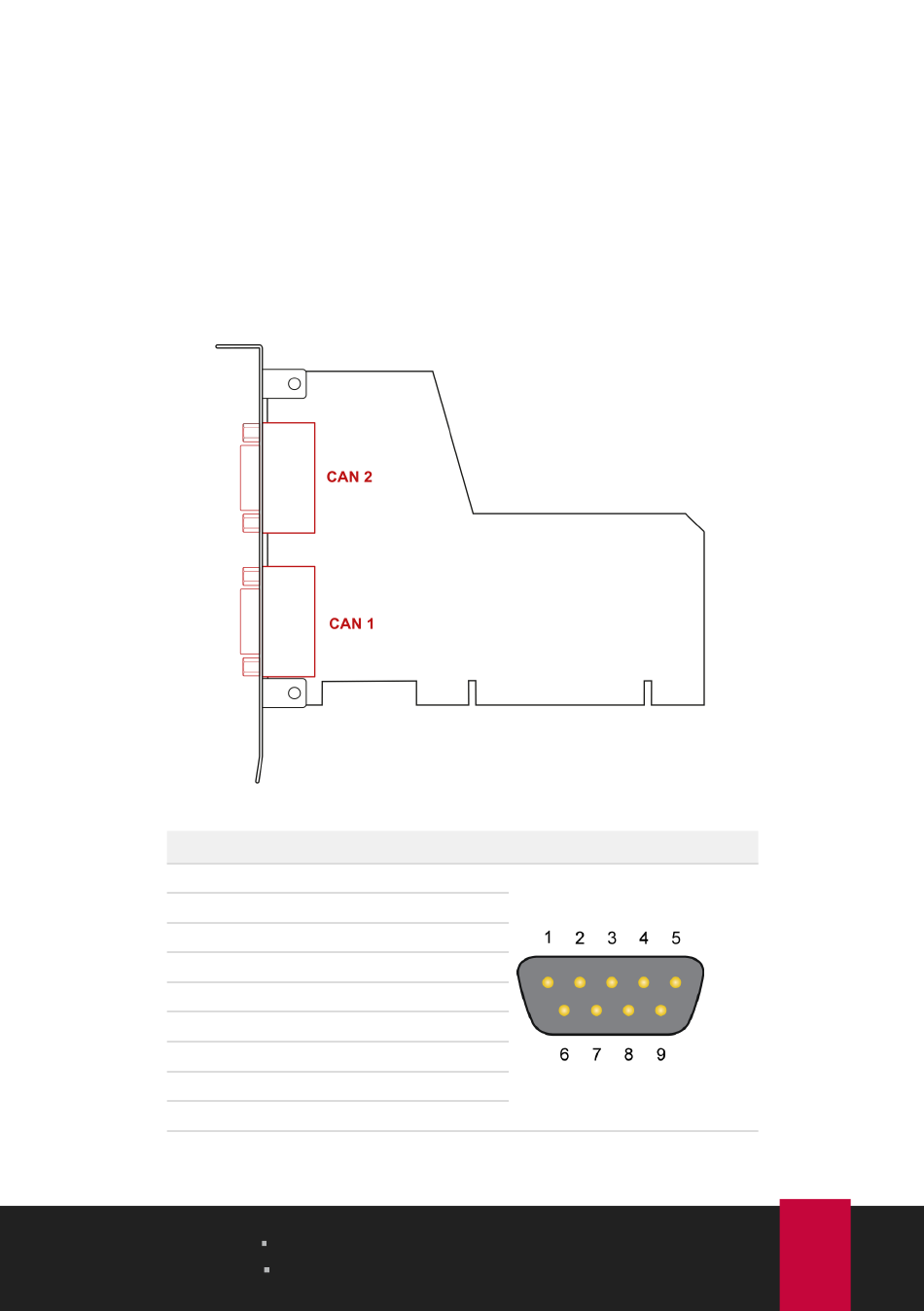

4.1 Anschluss über D-Sub-Steckverbinder
Nach dem Einbau des CAN-Interfaces kann ein CAN-Bus an den D-Sub-Stecker
angeschlossen werden. Die Pin-Belegung des D-Sub-Steckers entspricht der
Spezifikation CiA® 106:
Pin
1
2
3
4
5
6
7
8
9
4 CAN-Bus anschließen
Benutzerhandbuch 3.1.0
Belegung
+5 V (optional)
CAN_Low
CAN_GND
Nicht belegt
Nicht belegt
CAN_GND
CAN_High
Nicht belegt
+5 V (optional)
PCAN-PCI
© 2023 PEAK-System Technik GmbH
D-Sub-Stecker
