5.
Vor dem Eindrehen der Schrauben füllen Sie bitte die Löcher mit Sikaflex. Ziehen Sie
nun rund um die Kante der Grundplatte eine Dichtfuge.
6.
Bohren Sie ein Loch (Durchmesser mind. 15 mm) für die drei Kabel durch das Dach.
7.
Umwickeln Sie die Kontakte der Kabel mit Klebeband, um Beschädigungen zu
vermeiden. Auf die 3 Kabel ist bereits jeweils eine sogenannte PG-Verschraubung
(Kunststoff/grau) aufgeschoben. Schrauben Sie die 3 schmalen Kunststoffmuttern ab
und ziehen sie von den Kabeln. Schieben Sie die Kabel mit den PG-Verschraubungen
seitlich in die Kabeldurchführung, schieben Sie die Kunststoffmuttern wieder auf die
Kabel und schrauben Sie die 3 PG-Verschraubungen in den Löchern der
Kabeldurchführung fest. Schieben Sie nun die 3 Kabel durch das Dach, reinigen Sie
die Dachfläche in diesem Bereich und befestigen die Kabeldurchführung über dem
Loch mit Sikaflex-252 und 3 Schrauben 3,9 x 25. Befestigen Sie die Kabel auf dem
Dach. Wir verwenden hierzu Kabelkanal 20x20 mm, der mit Sikaflex-252 auf das Dach
geklebt wird. Ziehen Sie nun noch die Dichtungskappen der PG-Verschraubung an, so
dass sich die Kabel nicht mehr herausziehen lassen.
8.
Die Antenne können Sie erst montieren, wenn die Anlage elektrisch angeschlossen
und betriebsbereit ist, da hierzu der Antennenarm aus seiner Ruhelage hochgefahren
werden muss. Dazu schalten Sie die AutoSat 2 ein, warten bis der Arm ausreichend
aufgerichtet ist und unterbrechen dann die Spannungsversorgung (Kabel abziehen).
Verwenden Sie bei allen vier Muttern die mitgelieferten Unterlagscheiben.
Flachantenne: Beachten Sie , dass der Anschluss für das Antennenkabel nach unten
zeigt. Ziehen Sie die Mutter des Antennenkabels an der Antenne mit einem
Gabelschlüssel 11 vorsichtig und nicht zu fest an.
Damit sind die Arbeiten auf dem Dach abgeschlossen.
6.4 Anschluss der Kabel an der Control-Box

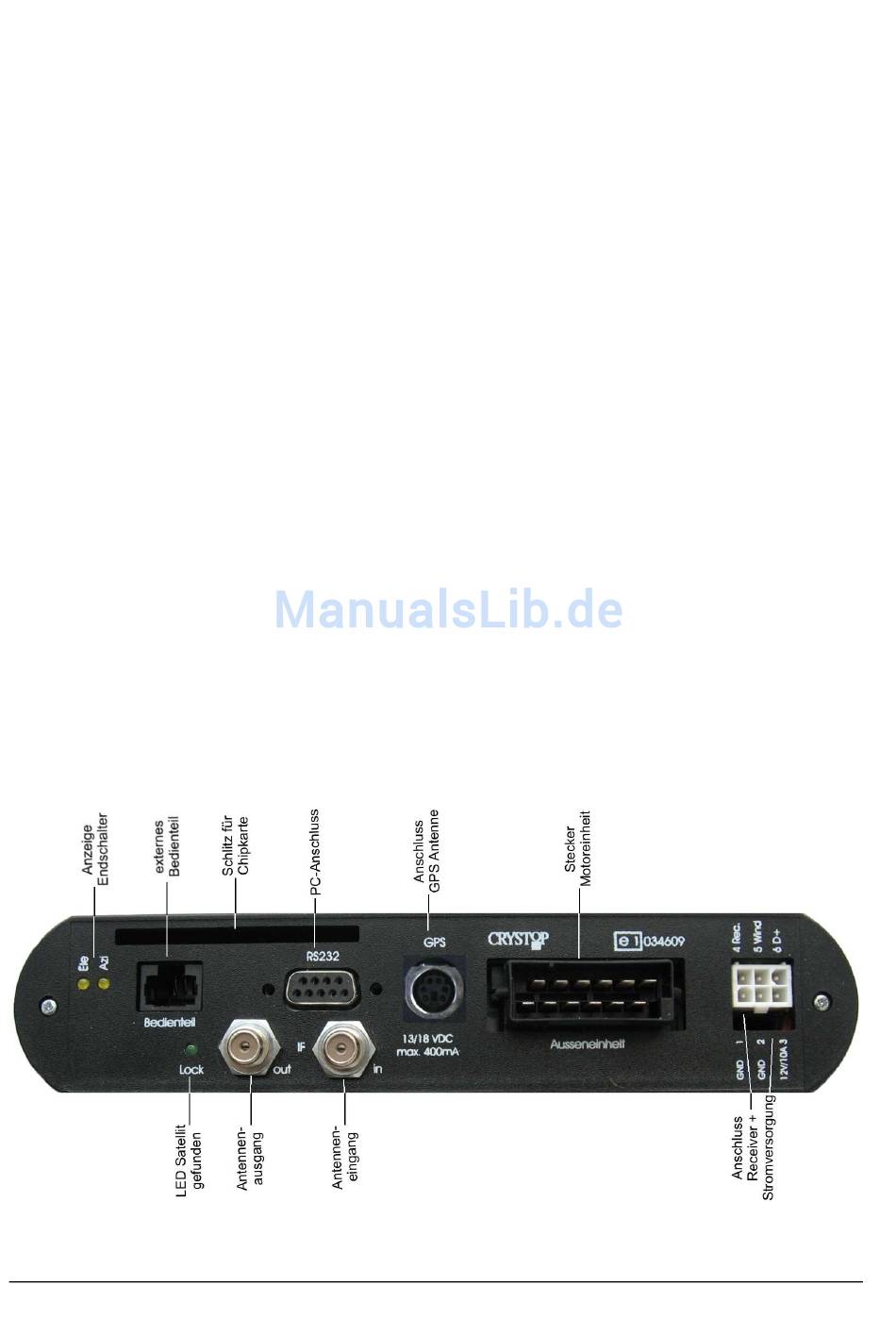

6.4.1 Abbildung Anschlussseite Control-Box
