AutoSat 2F
Suchen Sie nun eine genügend freie Fläche auf Ihrem Dach aus. Die unmittelbare
Umgebung des gewählten Platzes muss frei von hohen Gegenständen (höher 20 cm) sein,
die die Antenne abschatten könnten.
Haben Sie diesen Montageplatz gefunden, überzeugen Sie sich bitte nochmals, ob von
diesem Platz mit 6m Kabellänge das Steuergerät erreicht werden kann. Wenn nicht, muss
der Montageort der Außeneinheit oder des Steuergeräts verlegt werden, oder aber mit Hilfe
eines zusätzlichen Verlängerungssatzes (den Sie bei uns erhalten) die Kabel verlängert
werden.
Bitte verlängern Sie die Kabel zur Außeneinheit nicht ohne vorherige Rücksprache mit uns.
!!! Hinweis:
Befestigen Sie die Außeneinheit mit mechanischen Verbindungssystemen, so dass eine
ausreichende Sicherung gegen Lösen und Herabfallen sichergestellt ist. Bei Dächern in
Sandwich-Bauweise mit nicht ausreichender Befestigungsmöglichkeit empfehlen wir eine
durchgehende Verschraubung mit innenliegender Konterplatte.
Im Zweifelsfalle fragen Sie bitte den Hersteller Ihres Fahrzeuges.
6.3 Montage der Außeneinheit
Gehen Sie dabei bitte in folgender Reihenfolge vor:
Verwenden Sie Sikaflex 252 als Kleber/Dichtmasse!
1.
Positionieren Sie die Außeneinheit mit dem Kabelabgang in Richtung Heck.
2.
Bohren Sie mit einem 2,4mm Bohrer zwei diagonal liegende Löcher von der
Grundplatte der Außeneinheit ab.
3.
Fixieren Sie die Außeneinheit mit zwei Blechschrauben 3,9x25 auf dem Dach. Ziehen
Sie die Schrauben leicht an. Beachten Sie bitte, dass die Aluminiumschicht des
Daches nur dünn ist und die Schrauben leicht überdreht werden können. Bohren
Sie nun die restlichen Löcher ab.
4.
Heben Sie die Außeneinheit ab und reinigen Sie die Unterseite und Kanten der
Grundplatte und die entsprechende Dachfläche von Schmutz- und Fettrückständen.
Streichen Sie die Grundplatte flächig mit einer ca. 3mm dünnen Schicht Sikaflex-252
ein und setzen Sie die Außeneinheit an die vorgesehene Stelle auf dem Dach.
A
S
2 C
UTO
AT
ONTROL
AutoSat 2S

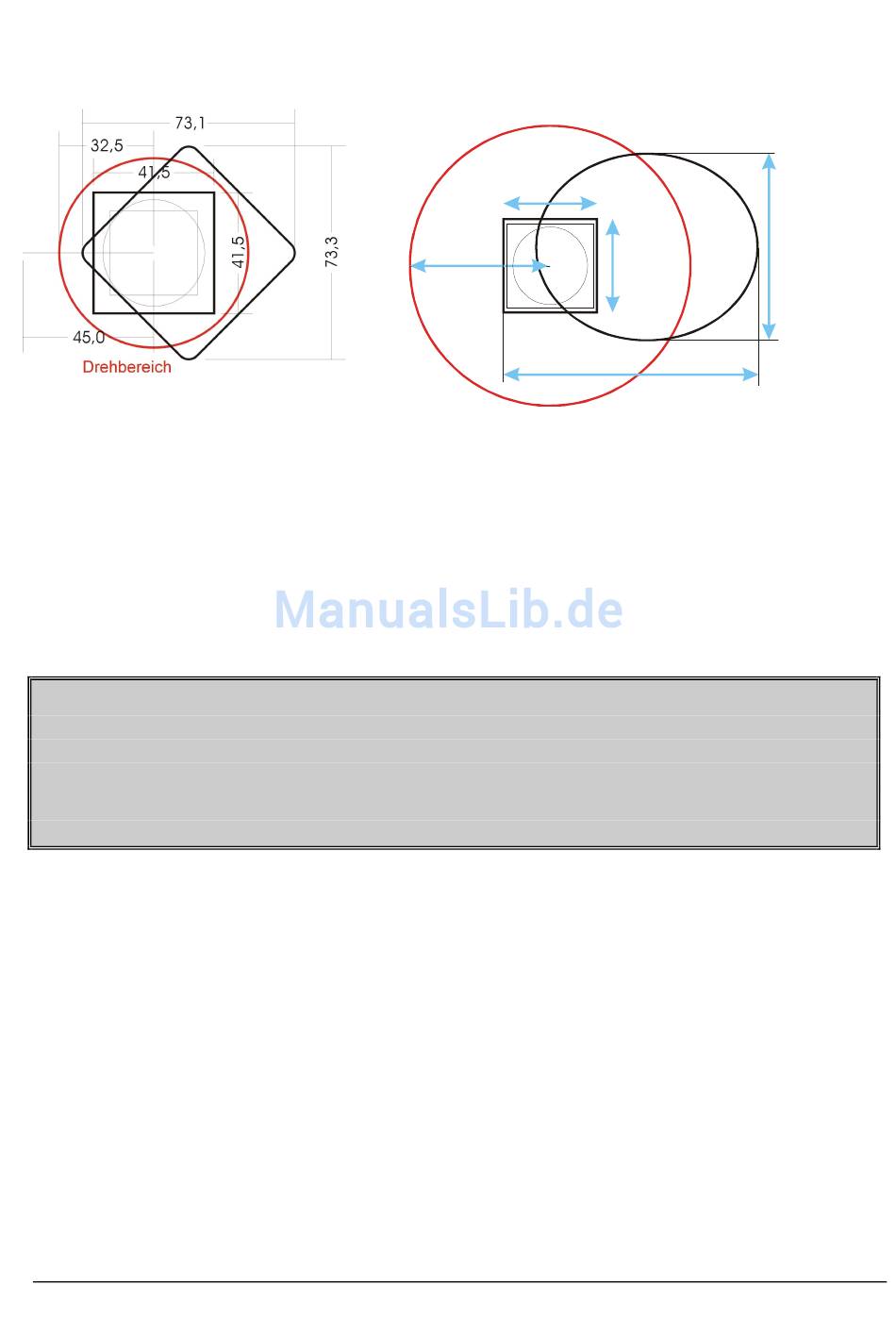

Drehbereich
R
B
E D I E N U N G S A N L E I T U N G
41,5
41,5
A
B
S
19
EITE
