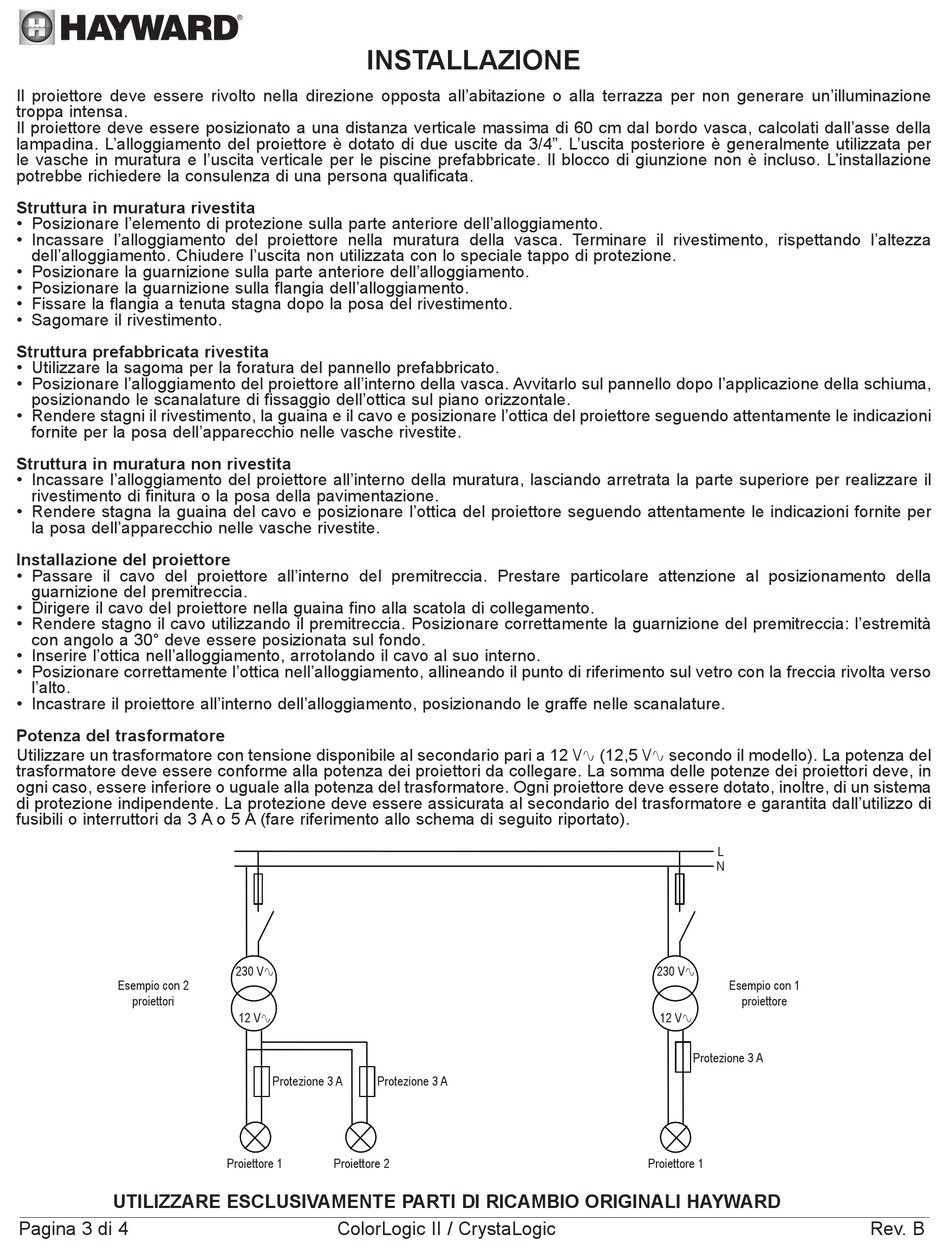

Il proiettore deve essere rivolto nella direzione opposta all'abitazione o alla terrazza per non generare un'illuminazione
troppa intensa.
Il proiettore deve essere posizionato a una distanza verticale massima di 60 cm dal bordo vasca, calcolati dall'asse della
lampadina. L'alloggiamento del proiettore è dotato di due uscite da 3/4". L'uscita posteriore è generalmente utilizzata per
le vasche in muratura e l'uscita verticale per le piscine prefabbricate. Il blocco di giunzione non è incluso. L'installazione
potrebbe richiedere la consulenza di una persona qualificata.
Struttura in muratura rivestita
• Posizionare l'elemento di protezione sulla parte anteriore dell'alloggiamento.
• Incassare l'alloggiamento del proiettore nella muratura della vasca. Terminare il rivestimento, rispettando l'altezza
dell'alloggiamento. Chiudere l'uscita non utilizzata con lo speciale tappo di protezione.
• Posizionare la guarnizione sulla parte anteriore dell'alloggiamento.
• Posizionare la guarnizione sulla flangia dell'alloggiamento.
• Fissare la flangia a tenuta stagna dopo la posa del rivestimento.
• Sagomare il rivestimento.
Struttura prefabbricata rivestita
• Utilizzare la sagoma per la foratura del pannello prefabbricato.
• Posizionare l'alloggiamento del proiettore all'interno della vasca. Avvitarlo sul pannello dopo l'applicazione della schiuma,
posizionando le scanalature di fissaggio dell'ottica sul piano orizzontale.
• Rendere stagni il rivestimento, la guaina e il cavo e posizionare l'ottica del proiettore seguendo attentamente le indicazioni
fornite per la posa dell'apparecchio nelle vasche rivestite.
Struttura in muratura non rivestita
• Incassare l'alloggiamento del proiettore all'interno della muratura, lasciando arretrata la parte superiore per realizzare il
rivestimento di finitura o la posa della pavimentazione.
• Rendere stagna la guaina del cavo e posizionare l'ottica del proiettore seguendo attentamente le indicazioni fornite per
la posa dell'apparecchio nelle vasche rivestite.
Installazione del proiettore
• Passare il cavo del proiettore all'interno del premitreccia. Prestare particolare attenzione al posizionamento della
guarnizione del premitreccia.
• Dirigere il cavo del proiettore nella guaina fino alla scatola di collegamento.
• Rendere stagno il cavo utilizzando il premitreccia. Posizionare correttamente la guarnizione del premitreccia: l'estremità
con angolo a 30° deve essere posizionata sul fondo.
• Inserire l'ottica nell'alloggiamento, arrotolando il cavo al suo interno.
• Posizionare correttamente l'ottica nell'alloggiamento, allineando il punto di riferimento sul vetro con la freccia rivolta verso
l'alto.
• Incastrare il proiettore all'interno dell'alloggiamento, posizionando le graffe nelle scanalature.
Potenza del trasformatore
Utilizzare un trasformatore con tensione disponibile al secondario pari a 12 V (12,5 V secondo il modello). La potenza del
trasformatore deve essere conforme alla potenza dei proiettori da collegare. La somma delle potenze dei proiettori deve, in
ogni caso, essere inferiore o uguale alla potenza del trasformatore. Ogni proiettore deve essere dotato, inoltre, di un sistema
di protezione indipendente. La protezione deve essere assicurata al secondario del trasformatore e garantita dall'utilizzo di
fusibili o interruttori da 3 A o 5 A (fare riferimento allo schema di seguito riportato).
Esempio con 2
proiettori
UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD
Pagina 3 di 4
INSTALLAZIONE
230 V
12 V
Protezione 3 A Protezione 3 A
Proiettore 1 Proiettore 2
ColorLogic II / CrystaLogic
L
N
230 V
Esempio con 1
proiettore
12 V
Protezione 3 A
Proiettore 1
