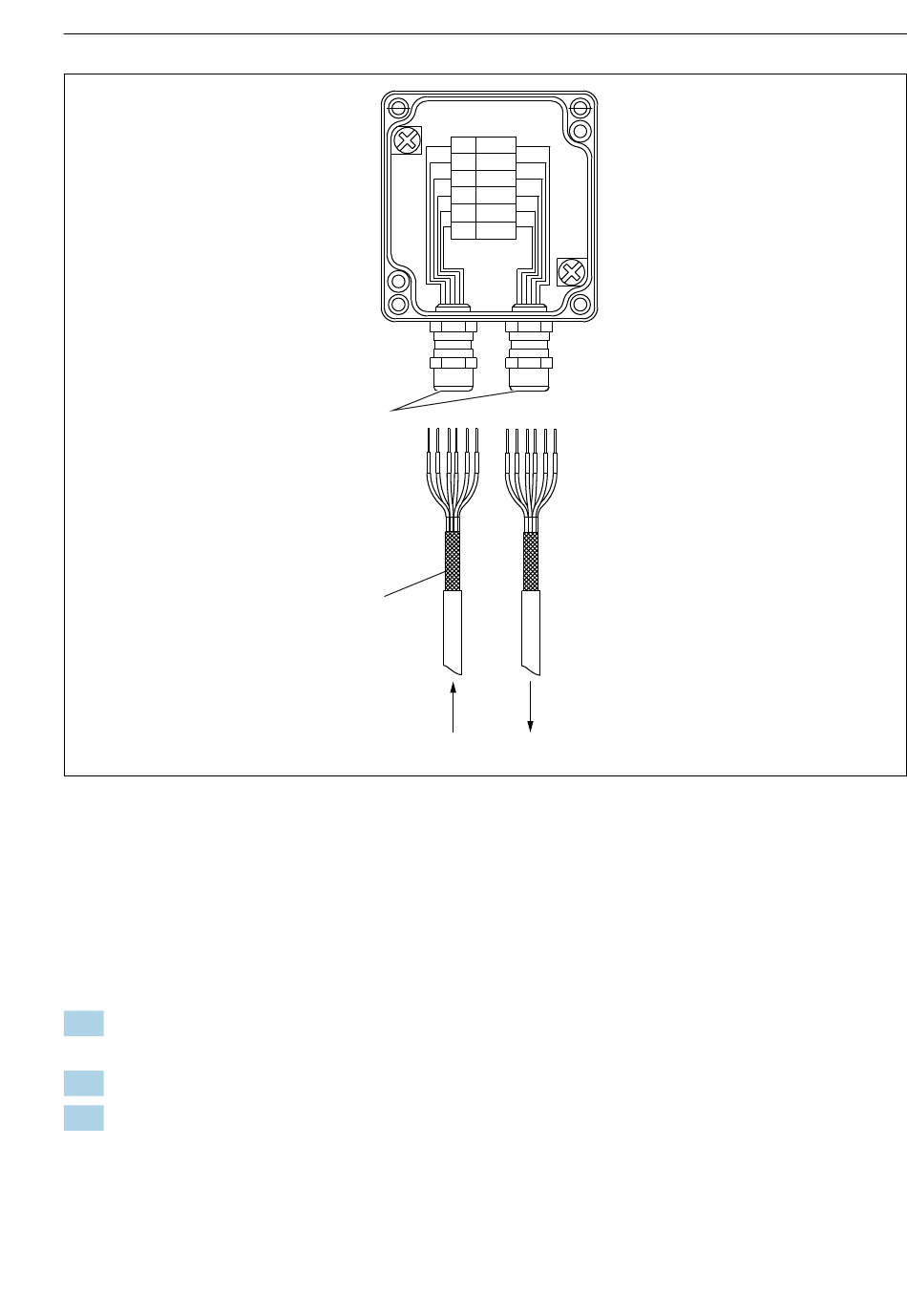

 14 Elektrischer Anschluss CYK11-Verbindungsdose Kabel/Kabel
1 Kabelverschraubung - Schirm in Verschraubung geklemmt
2 Schirm
A Messumformer
B Sensor

Kabelverschraubungen montieren

1. Schieben Sie das Anschlusskabel in die Kabelverschraubung, bis der Mantel an der
inneren Kontaktfeder anliegt.
2. Ziehen Sie die Kabelverschraubung zu (max. 3 Nm).
3. Verbinden Sie die Kabeladern.
Endress+Hauser
85 PK
86 GY
87 BN
88 WH
97 GN
98 YE
1
2
A B
Elektrischer Anschluss
A0031109
