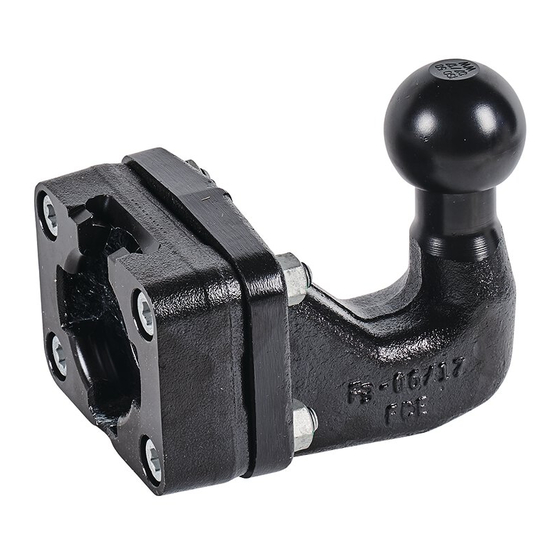

Geprüft nach EG- einfach mit der Schutzkappe abgedeckt. Richtlinie 94/20 EG-Nr. 00-0044 Klasse F ® Vor jeder Nutzung des VARIOBLOC gesicherte Verriegelung gemäß Punkt 1.6 kontrollieren. Einsatzmöglichkeit Kupplungskugeln mit Flansch und entsprechendem Lochbild, deren Mittelpunkt innerhalb der definierten Felder liegt...
Einhalten der Anbaurichtlinien der Fahrzeug- Begutachtung nach § 19 StVZO durch einen hersteller. amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr, einen ® Montage des VARIOBLOC mit der Kraftfahrzeugsachverständigen oder Kupplungskugel: Angestellten nach Abschnitt 7.4 der Anlage Einhalten der Freiräume nach DIN 74058, VIII zur StVZO zu überprüfen.
1.3 Anbau der Basisplatte an das Fahrzeug Anbaulage: Verriegelungsgriff nach oben Befestigungsmittel: – Kegelsenkschrauben mit Innensechskant M 10 x Schraubenlänge LB DIN 7991, Qualität 10.9 Keine anderen Schrauben verwenden! – Scheiben A 10,5, DIN 125 – selbstsichernde Muttern DIN 6925, Qualität 10 Basisplatte nur auf ebene Anschraub- fläche montieren! Basisplatte kreuzweise an den Anhängebock...
1.4 Anbau der Anhängerkupplung an die Wechselplatte (Kupplungskugel mit Flansch, Bolzenkupplung, Hakenkupplung) Anbaulage: Verriegelungsnut der Wechselplatte nach oben Befestigungsmittel: – Zylinderschrauben mit Innensechskant M 10 x Schraubenlänge LC DIN 912, Qualität 10.9 Keine anderen Schrauben verwenden! – selbstsichernde Muttern DIN 6927, Qualität 10 Schraubenkopf nach innen (Abb.
Winkel von ca. 45° aufsetzen und zur Position der Basisplatte drehen (Abb. / ). Der Verriegelungsgriff schwenkt selbsttätig nach vorn und rastet in die Verriegelungsnut ein (Abb. Beim Abnehmen der Wechselplatte mit Kupp- lung umgekehrt verfahren (siehe Punkt 1.2). ® BEDIENUNG DES VARIOBLOC...
– wenn sich der Verriegelungsgriff ohne Anheben nicht aus der Verriegelungsnut schwenken läßt. 2 Ankuppeln Vor dem Ankuppeln eines Anhängers die ge- ® sicherte Stellung des VARIOBLOC prüfen (siehe Punkt 1.6). Beim An- oder Abkuppeln eines Anhängers die Bedienvorschriften für Kupplungen ein- halten.
– – I, I A, II = Belastungsfälle für Kupplungskugeln (DIN 74058) A,B = Belastungsfälle für ROCKINGER-Bolzenkupplung Typ 243 U 115E Kombination von Lochbild-Ausführungen Bei Kombination von Basis- und Wechselplatten unterschiedlicher Lochbild-Ausführungen sind die jeweils geringeren Belastungswerte der Tabelle zulässig.
