Montage
Die Motorsteuereinheit ist, je nach gewählter Montage-
art, zur Aufputzmontage oder zum Verteilereinbau (REG)
vorgesehen.
Wufputzgehäuse (WP)
Führen Sie einen Schlitzschraubendreher (Empfehlung:
Klinge 3,0 - 4,0 mm) in die jeweilige Deckelöffnung
ein (siehe Abb. 4) und hebeln Sie den Klappdeckel
vorsichtig auf. Wiederholen Sie den Vorgang für die
zweite Öffnung des Deckels. Wenn beide Verrastungen
gelöst sind, lässt sich der Deckel aufklappen. Den
zweiten Deckel können Sie auf die gleiche Weise
öffnen. Alternativ kann die AP-Variante auch auf einer
Hutschiene (TH 35-15 nach EN 60715: 2001) montiert
werden.
Aeiheneinbaugehäuse (AEN)
Montieren Sie das Gerät beim Verteilereinbau auf
einer symmetrischen Hutschiene (TH 35 nach
EN 60715: 2001) durch Aufclipsen. Zur Erleichterung
der Anschlussarbeiten können die Klemmenabdeckun-
gen gelöst werden (siehe Abb. 2). Zum Anschluss
des Netzwerkes kann eine der Klemmenabdeckungen
gelöst werden.

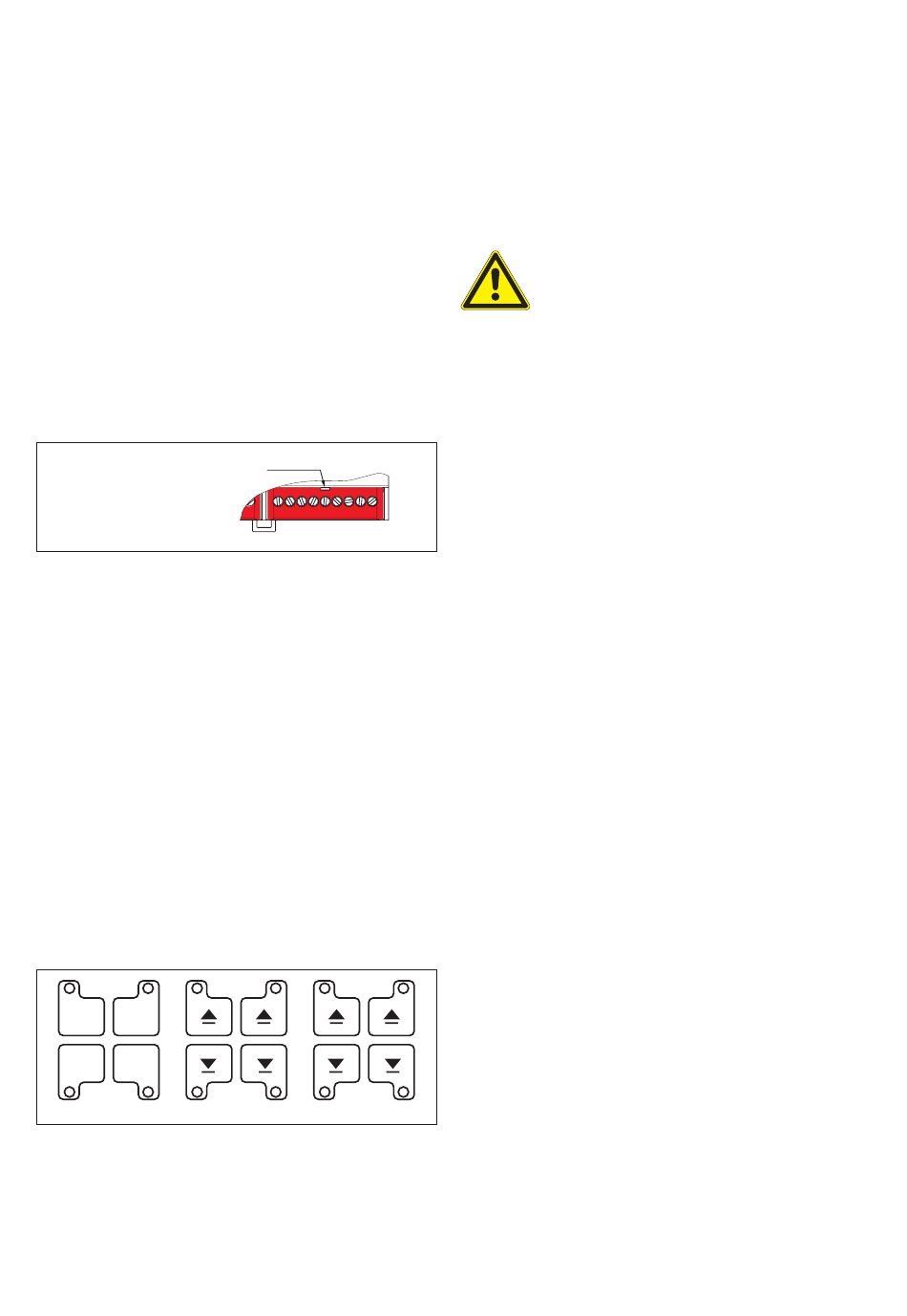

Lösen der Klemmenabdeckung:
Geeigneten Schraubendreher
in Aussparung einführen!
Abb. 2
Lösen der Klemmenabdeckungen (REG-Variante)
Elektrischer Wnschluss
Eine bauseitige Schutzeinrichtung (Sicherung) und Trenn-
vorrichtung zum Freischalten der Anlage muss vorhanden
sein.
Der elektrische Anschluss der Motorsteuereinheit erfolgt
nach umseitigem Anschlussplan (siehe Abb. 6 und
Abb. 7).
Erstinbetriebnahme
Nach Abschluss der Montagearbeiten und dem Anlegen
der Versorgungsspannung kann das Gerät über das opti-
onal erhältliche manuelle Bediengerät MABE 12 bedient
werden. Bei der REG- und der FT-Variante kann zusätzlich
über eine Folientastatur bedient werden (Abb. 3).
Lokale Bedienung
Die Folientastatur der REG- und der FT-Variante besteht
aus 12 Schaltflächen mit je einer integrierten LED:
A1.1
A2.1
A1.2
A2.2
1
2
3
Abb. 3
Folientastatur
2
Technische Änderungen behalten wir uns vor
4
5
6
Im Anlieferungszustand sind alle Ausgänge in Totmann-
schaltung bedienbar (Tippbetrieb, beim Loslassen der
Taste fällt das betreffende Relais sofort ab). Beim Antip-
pen einer Taste leuchtet die betreffende LED. Unmittelbar
danach zieht das Relais an und der zugehörige Ausgang
wird entsprechend geschaltet. Die Ausgänge A1.1 und
A1.2 bzw. die Ausgänge A2.1 bzw. A2.2 sind softwaresei-
tig verriegelt (Sicherheitsfunktion). Dies ist durch spätere
Parametrierung änderbar. Die Ausgänge HOCH und TIEF
der Kanäle 3 bis 6 sind elektrisch gegeneinander verrie-
gelt.
W
WARNRN
Bedienen Sie niemals wahllos Tasten auf
der Folientastatur ohne Sichtkontakt zum
Sonnenschutz! Wenn Sie mit dem manuel-
len Bediengerät MWBE 12 arbeiten, erhal-
ten Sie keine optische Aückmeldung über
den Zustand der Aelais, weil in das Bedien-
gerät keine LED´s eingebaut sind.
Programmierung
Drücken Sie die Programmiertaste (Abb. 7), um das
Gerät in den Programmiermodus zu versetzen. Bei ak-
tiviertem Programmiermodus leuchtet die rote LED. Die
Programmierung erfolgt durch PC und entsprechende
Software. Diese Software beendet den Programmier-
modus automatisch. Die rote LED erlischt.
Soll der Programmiermodus vorzeitig beendet werden,
drücken Sie die Programmiertaste nochmals. Die rote
LED erlischt.
HIRWEIS:
Treffen Sie geeignete Maßnahmen zur Ver-
meidung von Schäden durch elektrostatische
Entladung!
Wartung
Innerhalb des Gerätes befinden sich keine zu wartenden
Teile. Bei einer Funktionsstörung dürfen die eingebauten
Feinsicherungen nur von einer Elektrofachkraft ausge-
wechselt werden.
Haftung
Bei Nichtbeachtung der in dieser Anleitung gegebenen
Produktinformation, bei Einsatz außerhalb des vorgese-
henen Verwendungszwecks oder bei nicht bestimmungs-
gemäßem Gebrauch kann der Hersteller die Gewährleis-
tung für Schäden am Produkt ablehnen. Die Haftung für
Folgeschäden an Personen oder Sachen ist in diesem
Fall ebenfalls ausgeschlossen. Beachten Sie die Angaben
in der Bedienungsanleitung Ihres Sonnenschutzes. Die
Haftung für Schäden am Sonnenschutz durch Bedienung
bei Vereisung ist ebenfalls ausgeschlossen.
Entsorgung
Das Gerät muss nach Gebrauch entsprechend den ge-
setzlichen Vorgaben entsorgt bzw. der Wiederverwertung
zugeführt werden.
KNX ist eine eingetragene Handelsmarke der
KNX Association.
816858_d•de•2015-11-01
