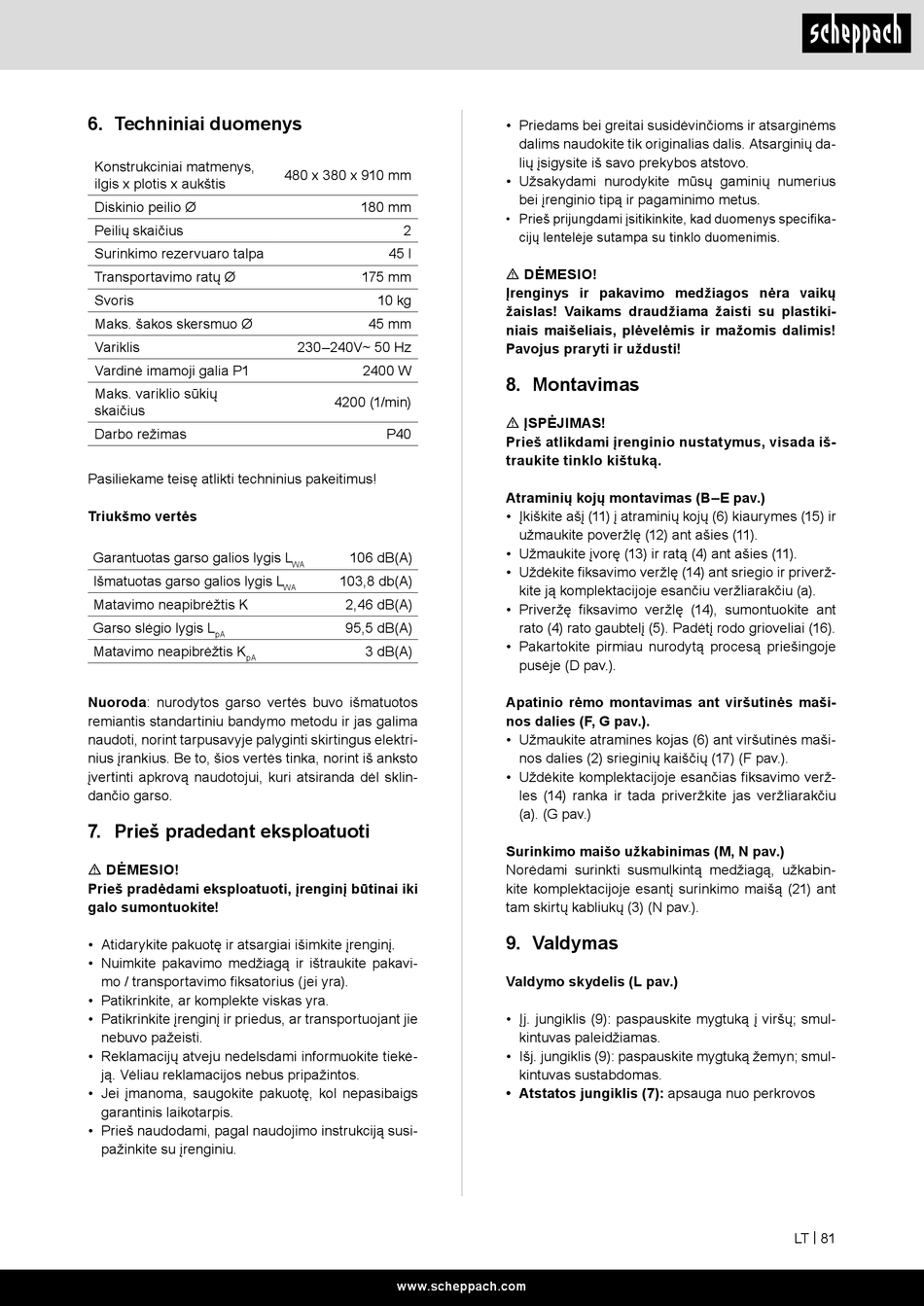

6. Techniniai duomenys
Konstrukciniai matmenys,
ilgis x plotis x aukštis
Diskinio peilio Ø
Peilių skaičius
Surinkimo rezervuaro talpa
Transportavimo ratų Ø
Svoris
Maks. šakos skersmuo Ø
Variklis
Vardinė imamoji galia P1
Maks. variklio sūkių
skaičius
Darbo režimas
Pasiliekame teisę atlikti techninius pakeitimus!
Triukšmo vertės
Garantuotas garso galios lygis L
Išmatuotas garso galios lygis L
Matavimo neapibrėžtis K
Garso slėgio lygis L
pA
Matavimo neapibrėžtis K
pA
Nuoroda: nurodytos garso vertės buvo išmatuotos
remiantis standartiniu bandymo metodu ir jas galima
naudoti, norint tarpusavyje palyginti skirtingus elektri-
nius įrankius. Be to, šios vertės tinka, norint iš anksto
įvertinti apkrovą naudotojui, kuri atsiranda dėl sklin-
dančio garso.
7. Prieš pradedant eksploatuoti
m DĖMESIO!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki
galo sumontuokite!
• Atidarykite pakuotę ir atsargiai išimkite įrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavi-
mo / transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplekte viskas yra.
• Patikrinkite įrenginį ir priedus, ar transportuojant jie
nebuvo pažeisti.
• Reklamacijų atveju nedelsdami informuokite tiekė-
ją. Vėliau reklamacijos nebus pripažintos.
• Jei įmanoma, saugokite pakuotę, kol nepasibaigs
garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susi-
pažinkite su įrenginiu.
480 x 380 x 910 mm
180 mm
2
45 l
175 mm
10 kg
45 mm
230–240V~ 50 Hz
2400 W
4200 (1/min)
P40
106 dB(A)
WA
103,8 db(A)
WA
2,46 dB(A)
95,5 dB(A)
3 dB(A)
www.scheppach.com
• Priedams bei greitai susidėvinčioms ir atsarginėms
dalims naudokite tik originalias dalis. Atsarginių da-
lių įsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius
bei įrenginio tipą ir pagaminimo metus.
• Prieš prijungdami įsitikinkite, kad duomenys specifika-
cijų lentelėje sutampa su tinklo duomenimis.
m DĖMESIO!
Įrenginys ir pakavimo medžiagos nėra vaikų
žaislas! Vaikams draudžiama žaisti su plastiki-
niais maišeliais, plėvelėmis ir mažomis dalimis!
Pavojus praryti ir uždusti!
8. Montavimas
m ĮSPĖJIMAS!
Prieš atlikdami įrenginio nustatymus, visada iš-
traukite tinklo kištuką.
Atraminių kojų montavimas (B–E pav.)
• Įkiškite ašį (11) į atraminių kojų (6) kiaurymes (15) ir
užmaukite poveržlę (12) ant ašies (11).
• Užmaukite įvorę (13) ir ratą (4) ant ašies (11).
• Uždėkite fiksavimo veržlę (14) ant sriegio ir priverž-
kite ją komplektacijoje esančiu veržliarakčiu (a).
• Priveržę fiksavimo veržlę (14), sumontuokite ant
rato (4) rato gaubtelį (5). Padėtį rodo grioveliai (16).
• Pakartokite pirmiau nurodytą procesą priešingoje
pusėje (D pav.).
Apatinio rėmo montavimas ant viršutinės maši-
nos dalies (F, G pav.).
• Užmaukite atramines kojas (6) ant viršutinės maši-
nos dalies (2) srieginių kaiščių (17) (F pav.).
• Uždėkite komplektacijoje esančias fiksavimo verž-
les (14) ranka ir tada priveržkite jas veržliarakčiu
(a). (G pav.)
Surinkimo maišo užkabinimas (M, N pav.)
Norėdami surinkti susmulkintą medžiagą, užkabin-
kite komplektacijoje esantį surinkimo maišą (21) ant
tam skirtų kabliukų (3) (N pav.).
9. Valdymas
Valdymo skydelis (L pav.)
• Įj. jungiklis (9): paspauskite mygtuką į viršų; smul-
kintuvas paleidžiamas.
• Išj. jungiklis (9): paspauskite mygtuką žemyn; smul-
kintuvas sustabdomas.
• Atstatos jungiklis (7): apsauga nuo perkrovos
LT | 81
