CTM-E Modul anschließen

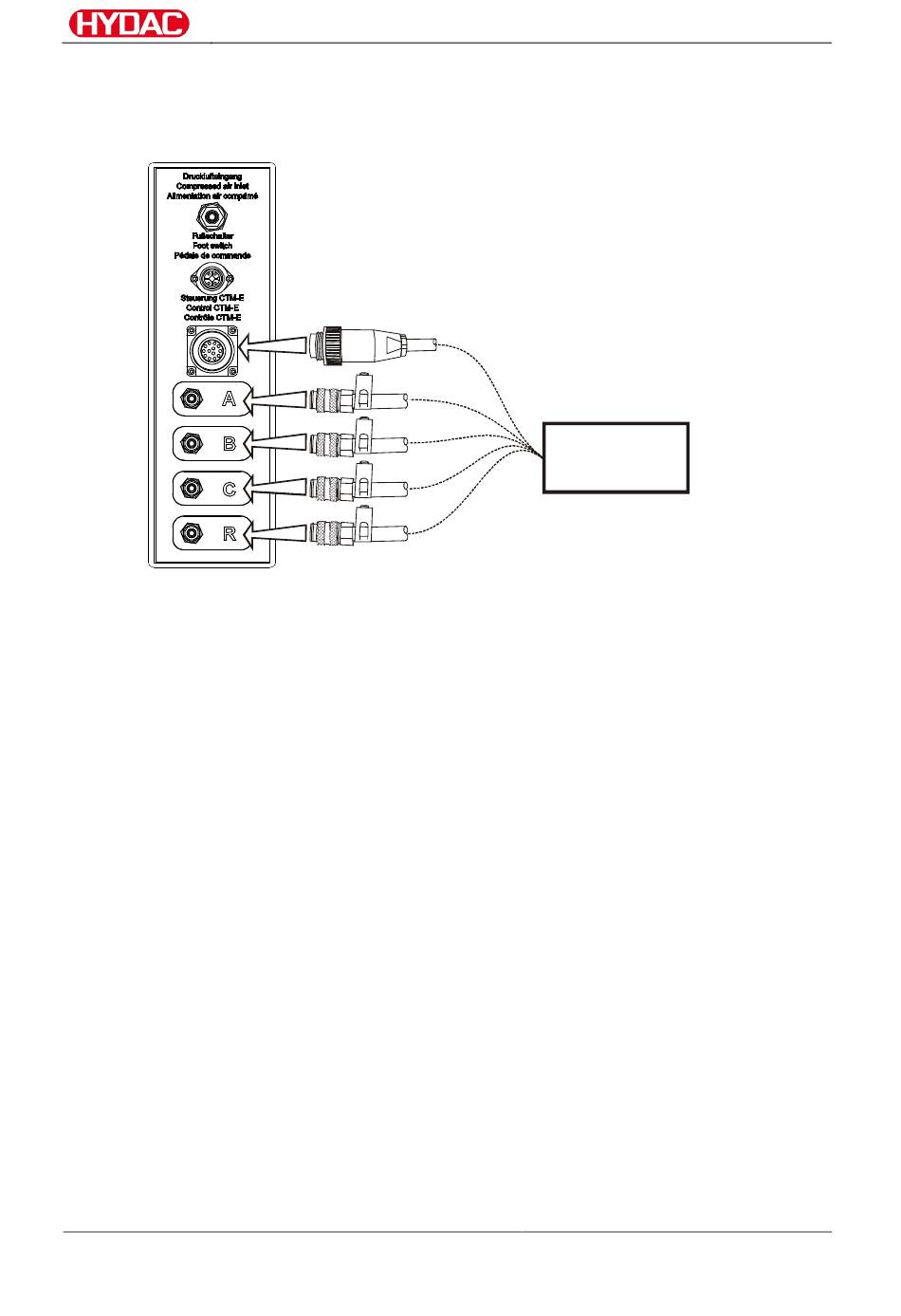

Verbinden Sie den Stecker zur Steuerung sowie die Verbindungsschläuche
der CTM-E mit dem CTM-SC gemäß nachfolgender Abbildung.
Drehen Sie den Stecker mittels Adapterring fest auf die Buchse. Die
Schnellkupplungen der Schläuche müssen fest auf den Nippel gesteckt
werden, damit die Prüfflüssigkeit fließen kann.
Je nach Extraktionsmodul werden nicht alle Schlauchnippel benötigt. Die
Schlauchnippel sind mit einem Verschluss versehen, so dass ohne
entsprechenden Gegenstecker kein Austritt von Prüfflüssigkeit zu erwarten
ist.
