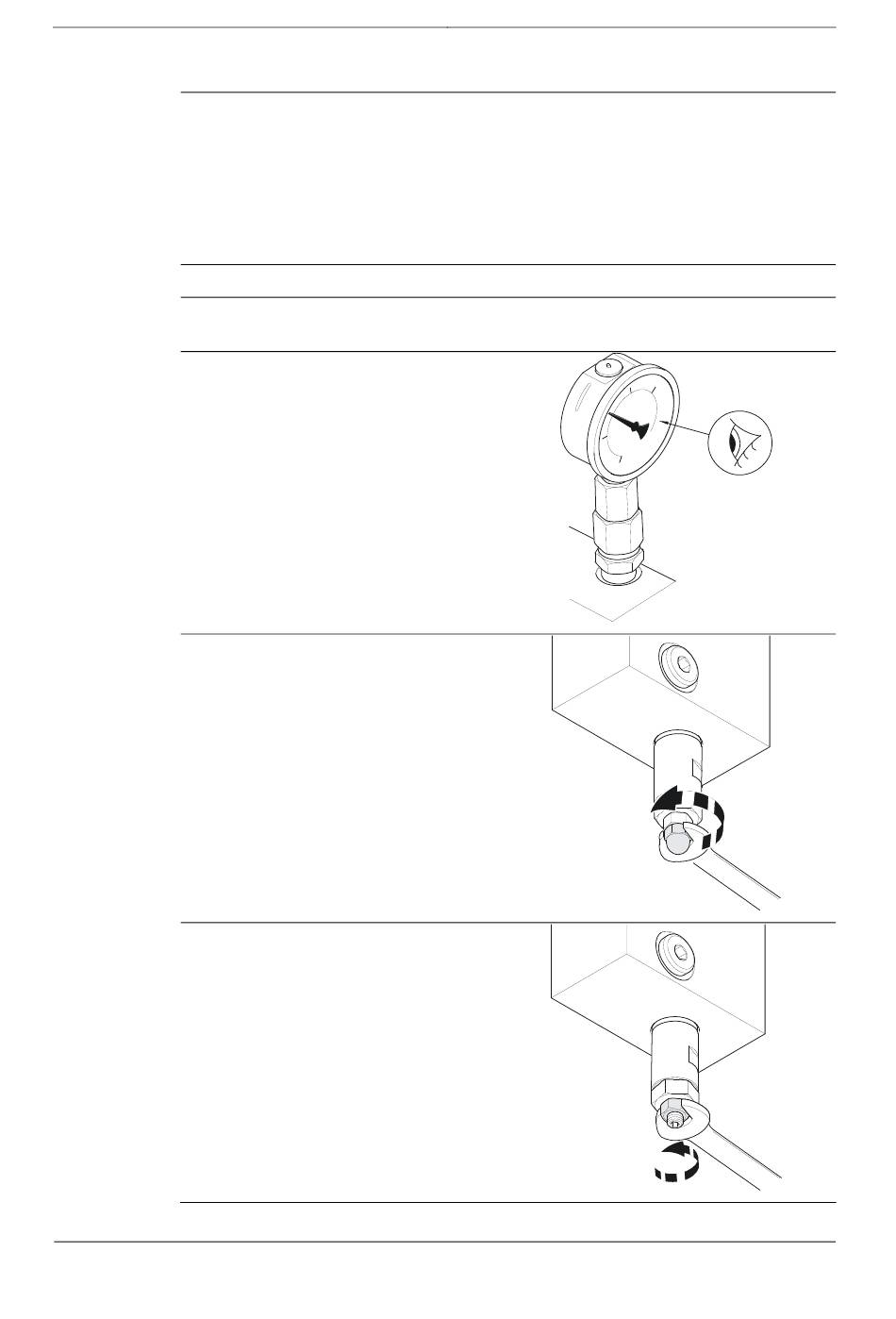

Stellen Sie das Vorspannventil (1) gemäß nachfolgender Schritte ein:
1. Drehen Sie die Verschlussschraube
(2) mit dem Innensechs-
kantschlüssel SW 6 aus dem
Anschlussblock heraus.
Schließen Sie dort ein Manometer
(0 ... 25 bar) an. Das
Anschlussgewinde ist G1/4.
2. Schalten Sie das Aggregat ein.
3. Prüfen Sie das Ansaugverhalten der
Pumpe und den Durchfluss.
4. Ist ein gleichmäßiger Volumenstrom
am Geräusch der Pumpe hörbar
bzw. an der Auslassseite (OUT)
erkennbar, so zeigt das Manometer
den Druck am Ausgang des
ContaminationSensor CS1000.
5. Schrauben Sie die Hutmutter von
dem Vorspannventil (1) ab.
6. Lösen Sie die Kontermutter am
Vorspannventil (1).
