CMP

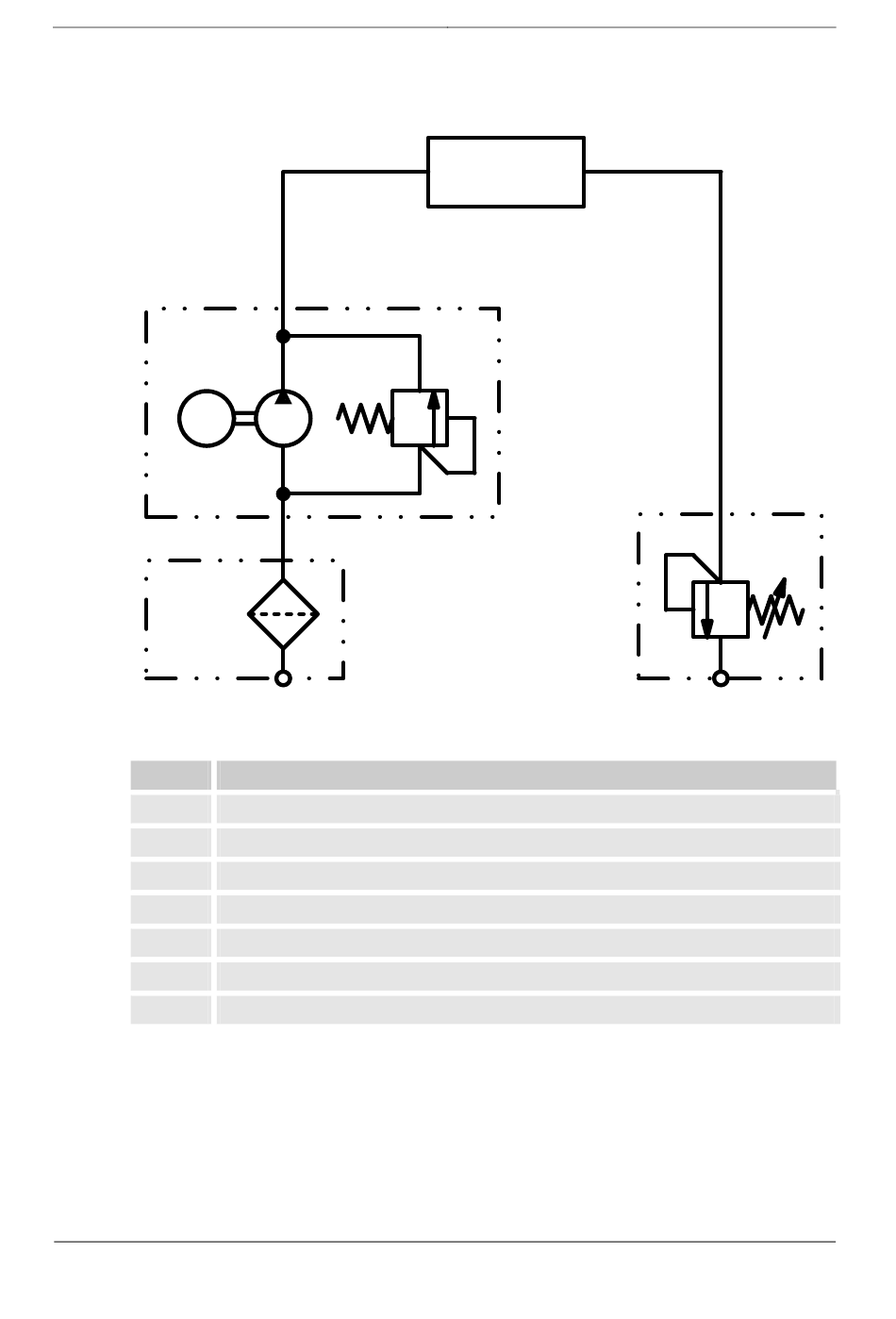

Hydraulikschema CMP

M
1
400µm
Pos.
Bezeichnung
1
Elektromotor
2
Zahnradpumpe mit eingebautem Druckbegrenzungsventil
3
Vorspannventil
4
ContaminationSensor CS1000 Serie
5
Saugsieb, 400 µm
6
Sauganschluss (IN)
7
Rücklaufanschluss (OUT)
HYDAC FILTER SYSTEMS GMBH
BeWa CMP1321 3765034 de 2012-09-25.doc
2
5
IN
6
CS
4
de
Hydraulikschema CMP
3
OUT
7
Seite 17 / 36
2012-09-25
