LED-Lichtmanagement
825 508 23
Stand: Okt-11

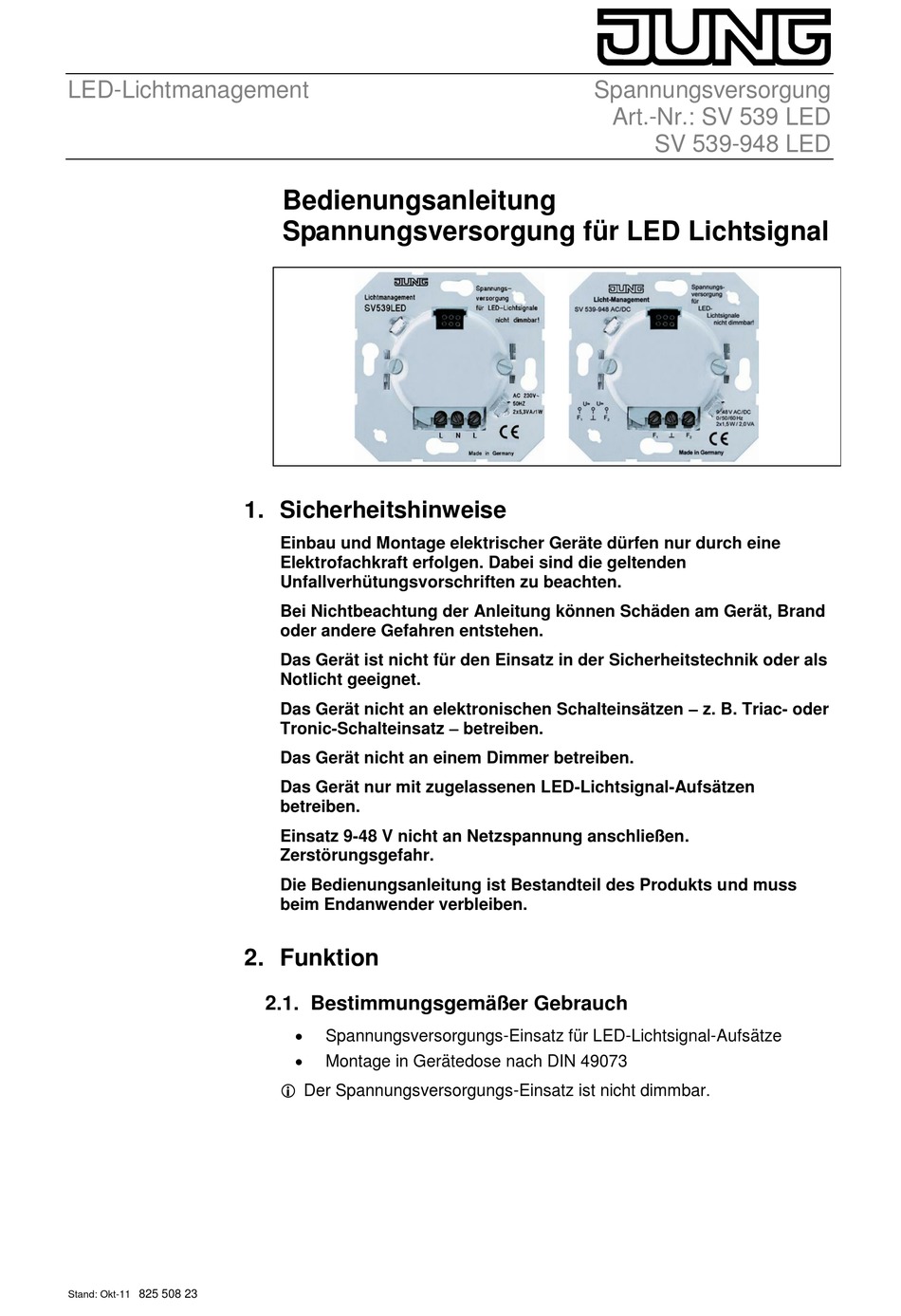

Bedienungsanleitung
Spannungsversorgung für LED Lichtsignal
1. Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. Dabei sind die geltenden
Unfallverhütungsvorschriften zu beachten.
Bei Nichtbeachtung der Anleitung können Schäden am Gerät, Brand
oder andere Gefahren entstehen.
Das Gerät ist nicht für den Einsatz in der Sicherheitstechnik oder als
Notlicht geeignet.
Das Gerät nicht an elektronischen Schalteinsätzen – z. B. Triac- oder
Tronic-Schalteinsatz – betreiben.
Das Gerät nicht an einem Dimmer betreiben.
Das Gerät nur mit zugelassenen LED-Lichtsignal-Aufsätzen
betreiben.
Einsatz 9-48 V nicht an Netzspannung anschließen.
Zerstörungsgefahr.
Die Bedienungsanleitung ist Bestandteil des Produkts und muss
beim Endanwender verbleiben.
2. Funktion
2.1. Bestimmungsgemäßer Gebrauch
Spannungsversorgungs-Einsatz für LED-Lichtsignal-Aufsätze
Montage in Gerätedose nach DIN 49073
Der Spannungsversorgungs-Einsatz ist nicht dimmbar.
Spannungsversorgung
Art.-Nr.: SV 539 LED
SV 539-948 LED
