Ruby Fires QUITO Montageanleitung

RUBY
Montage handleiding, Mounting instructions, Montage Anleitung, Set de montage.

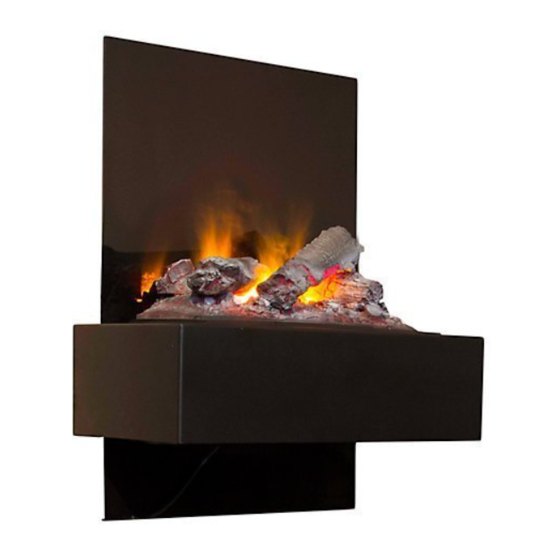

A: Ruby Fires Quito
B: Frame, muurbeugel, en lichtafdekplaat / Frame, Wall bracket, light cover
plate / Rahmen, Wand Halterung, Licht Abdeckung / Cadre, Support mural,
couverture légère
C: Mystic Fire RF 40
_____________________________________________________________________
A
NL Wij adviseren de montage uit te voeren met 2 personen.
EN We advise to mount the quesro with 2 person.
DU Bitte Montage mit 2 Personen ausführen.
EN De préférence montage avec 2 personnes.
__________________________________________________________________________________________________
NL Neem de Quito uit de doos en schuif het frame omhoog van de muurbeugel af.
EN Take the Quito from the box and move the frame up of the wall bracket.
DU Nehmen Sie die Quito aus der Box und ziehen Sie den Rahmen an der Wand montiert.
B
FR Prenez le Quito de la boîte et déplacer le cadre en place le support mural.
__________________________________________________________________________________________________
NL Bepaal de plaats van de Quito. Bevestig de muurbeugel, met behulp van een waterpas, op b.v. 100 cm vanaf
de vloer tot onderzijde muurbeugel, aan de wand (1).
EN Determine the location of the Quito. Attach the wall bracket, with the use of a level, e.g. at 100 cm from the
floor to the bottom of wall bracket (1).
DU Bestimmen Sie der Position der Quito. Montieren Sie der Wand Halterung mit Hilfe von einer Wasserwaage,
zum Beispiel 100 cm vom Boden, an der Wand (1).
FR Déterminez l'emplacement de Quito. Fixez le support mural, en utilisant le niveau, par exemple sur le mur à
100 cm du sol jusqu'a fond sur le support mural (1).
C
FIRES QUITO
1
Version 3.0
