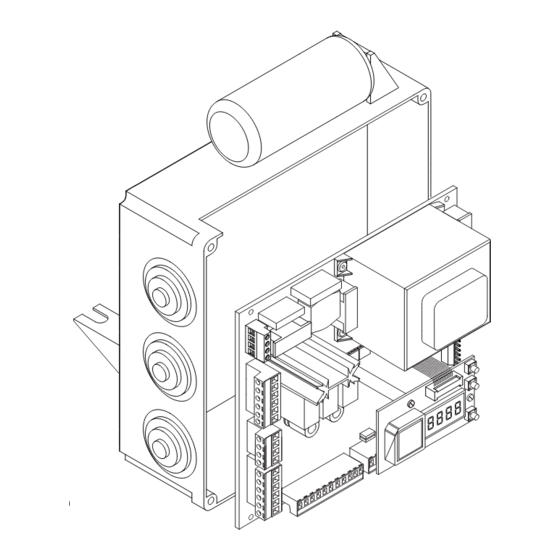

Integrierte Steuerung mit Display, eingebaut in
der Schranke Moovi 30, Moovi 50 und Moovi S
MONTAGE- und BEDIENUNGSANLEITUNG
Via Lago di Vico, 44
36015 Schio (VI)
Tel.naz. 0445 696511
Tel.int. +39 0445 696533
Fax 0445 696522
Internet: www.bft.it
E-mail: sales@bft.it
8 0 2 7 9 0 8 1 9 5 2 5 8
LEO MV
Werbung
Verwandte Anleitungen für BFT LEO MV
Inhaltszusammenfassung für BFT LEO MV
- Seite 1 Integrierte Steuerung mit Display, eingebaut in 8 0 2 7 9 0 8 1 9 5 2 5 8 der Schranke Moovi 30, Moovi 50 und Moovi S LEO MV MONTAGE- und BEDIENUNGSANLEITUNG Via Lago di Vico, 44 36015 Schio (VI) Tel.naz.
- Seite 2 Ausgang zweiter Funkkanal des Zweikanal-Funkempfängers schalter mit einer Schwelle von 0,03A anbringen. Steuerung und eingebauter Funkempfänger. 3) PROGRAMMIERUNG Die Steuerung LEO MV wird mit standardmäßigen Werkseinstellungen Schlüsselschalter. Blinkleuchte mit Antenne. ausgeliefert. Jede Änderung ist direkt auf der Platine über das eingebaute Schranke.
- Seite 3 7) SERIELLER ANSCHLUSS (Abb.6) OFF Die Blinkleuchte geht gleichzeitig mit dem Anlaufen der Schranke an Die Steuerung LEO MV gestattet über spezielle serielle Ein- und Ausgänge Alarm SCA (alarm sca) [ ON ] die zentral gesteuerte Vernetzung mehrerer Anlagen. Auf diese Weise ON: Der Kontakt SCA (Klemmen 12-13) als Schrankenstatusanzeige: lassen sich mit einem einzigen Steuerbefehl sämtliche angeschlossene...
- Seite 4 1%, max 99%) [off] vorALar Drehmoment bei Schließung: Kraft in %, (Werkseinstellung: 70%, min 0%, max 99%) [on] fotoz. auf FOLGENDE MENÜS FIG. B [on] ALARM SCA schnell [on] = MOOVI 30S [off] = MOOVI 30RMM/50RMM Leo MV - S. 4...
- Seite 5 28 = Fehler definiert öffnen "open" 29 = Fehler definiert schließen "close" 30 = Fehler Sicherheitsleiste 31 = Fehler Uhr slb. diagn test 22 . . 31 Die entsprechende Klemmleiste und den fehlerhaften Anschluß überprüfen. Leo MV - S. 5...
- Seite 6 Programmierschritte der Steuerung LEO MV: Die Programmierung von Links nach Rechts in der angegebenen Reihenfolge durchführen 1.) einstellbare Parameter (numerische Werte): "OK" "-" "OK" "-" "OK" Werks- daten a.) Zeit nach welcher der automatische Zulauf einsetzt (TCA) 1sec "+" erhöht b.) Verlangsamungsstrecke bei Öffnung und Schließung...
- Seite 7 Abb. 1 Leo MV - S. 7...
- Seite 8 18 19 20 NC COM 21 22 23 24 25 26 27 28 29 30 31 34 35 36 37 38 39 40 41 Fig. 5 NC NC NC NC NO NO NC NO ANT. Leo MV - S. 8...
- Seite 9 21 22 23 24 25 26 27 28 29 30 31 34 35 36 37 38 39 40 41 21 22 23 24 25 26 27 28 29 30 31 34 35 36 37 38 39 40 41 Leo MV - S. 9...
- Seite 10 Abb. 7 18 19 20 18 19 20 NC COM NC COM Abb. 8 LAMPO "PA" SLM2 Abb. 9 "A" CELLULA130 "A" CELLULA130 "B" "B" MOOVI130 MOOVI130 Leo MV - S. 10...
- Seite 11 Moovi 50, Schrankenbaum 4m, + RIB + GAMA + 1PCA: 1,028 + 0,510 + (1,2 : 4,0) + 0,160 = 1,998. Der Kreuzungspunkt zwischen dem Wert 1,998 und der Schrankenbaumlänge 4,0 m fällt in den Bereich "A" (kg/m) MOOVI Light PCA/RIB Gitterbehang Leo MV - S. 11...
- Seite 12 BFT Torantriebssysteme GmbH Hintere Straße 100 90768 Fürth Tel.: 0911 / 76600 - 90 automatisch gut Fax: 0911 / 76600 - 99 http://www.bft-torantriebe.de service@bft-torantriebe.de...
