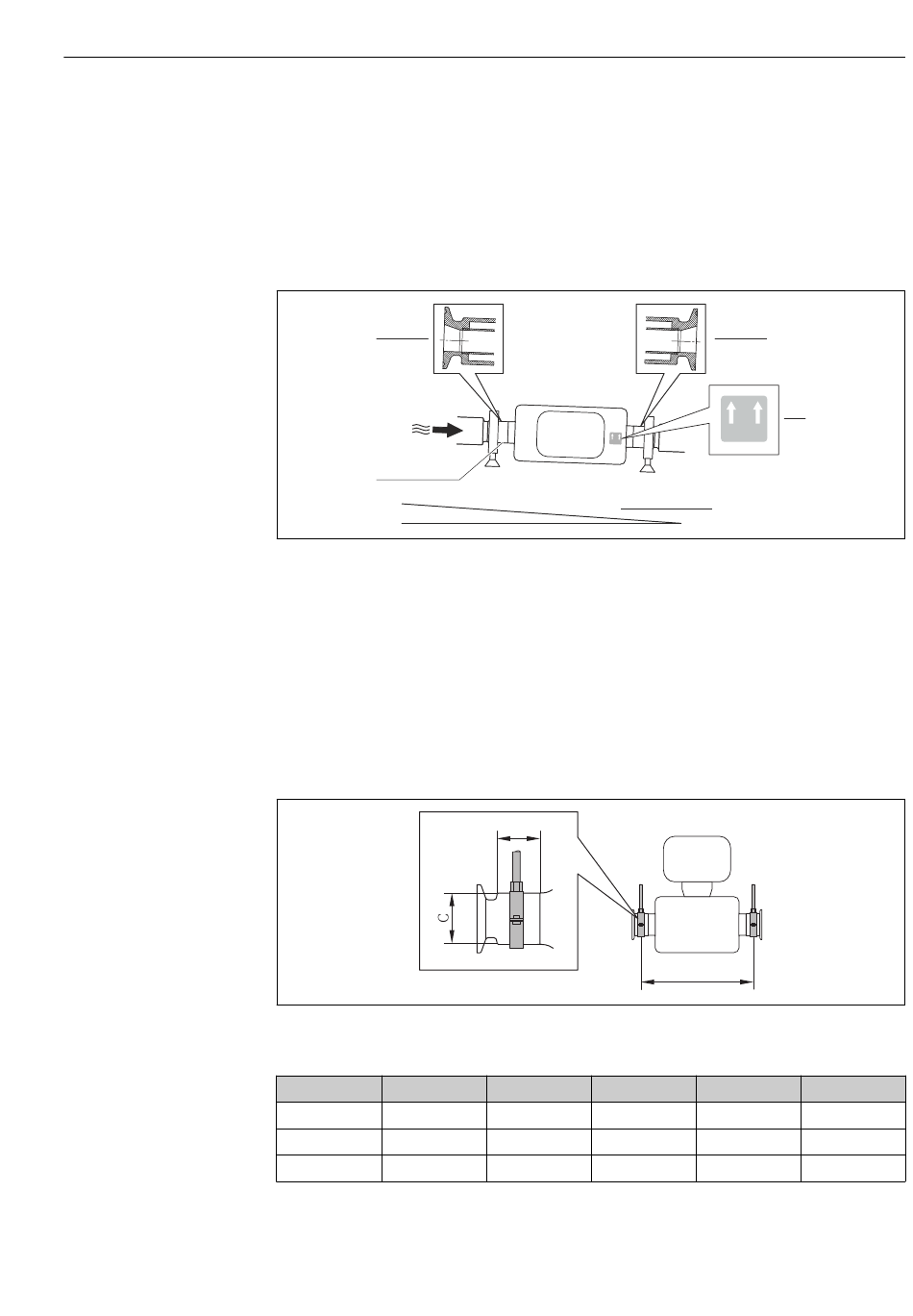

Gewährleistung der vollständigen Entleerbarkeit
Bei einem horizontalen Einbau der Messaufnehmer können zur Gewährleistung der voll-
ständigen Entleerbarkeit exzentrische Clamp-Anschlüsse verwendet werden. Durch Nei-
gen des Systems in eine bestimmte Richtung und mit einem bestimmten Gefälle kann
mittels Schwerkraft eine vollständige Entleerbarkeit erreicht werden. Der Messaufnehmer
muss in der korrekten Position montiert sein, um eine vollständige Entleerbarkeit in der
horizontalen Einbaulage zu gewährleisten. Markierungen am Messaufnehmer zeigen die
korrekte Einbaulage zur Optimierung der Entleerbarkeit.
1
2
1 Exzentrischer Clamp-Anschluss
2 Line auf der Unterseite kennzeichnet den niedrigsten Punkt beim exzentrischen Prozessanschluss.
3 Hinweisschild "Oben" kennzeichnet welche Seite oben ist
4 Gerät entsprechend den Hygienerichtlinien neigen. Gefälle: ca. 2 % oder 21 mm/m (0.24 in/feet)
Befestigung mit Rohrschellen bei Hygieneanschlüssen
Es besteht aus prozesstechnischer Sicht keine Notwendigkeit den Sensor zusätzlich zu
befestigen. Ist aus installationstechnischen Gründen eine zusätzliche Abstützung trotzdem
notwendig, sind die nachfolgenden Abmessungen zu beachten.
Rohrschelle mit Dämmeinlage zwischen Clamp und Messinstrument verwenden
SI- Einheiten
DN [mm] 8
A [mm] 298
B [mm] 33
C [mm] 28
21 mm/m (¼ in/ft) ~2%
B
15 25
402 542
33 33
28 38
Montage
1
3
4
A
40 50
750 1 019
36,5 44,1
56 75
A0016583
A0016588
