TREIBER INSTALLATION :
Windows XP/Vista/2000/Server 2008&2003/Win7 (32&64-Bit) :
Windows erkennt automatisch einen neuen "FT232R USB UART". Legen Sie die Treiber
CD in Ihr CD-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch nach
dem Treiber suchen. Sondern geben sie folgenden Pfad in das Feld "Quelldatei Pfad etc."
ein. Die Treiber liegen in dem Verzeichnis
"D:\USB_to_IO\FTDI\(32_64bit)Win7_XP_Vista_2008_2008R2_2003_2000".
ÜBERPRÜFEN DES INSTALLIERTEN TREIBERS:
Klicken Sie auf Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken sie
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter "Anschlüsse
(COM und LPT)" neue Einträge "USB Serial Port (COM5) bis (COM8)" und unter
"Universeller Serieller Bus Controller" den Eintrag "USB Serial Converter" sehen.
Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.
INSTALLATION DER PERIPHERIEGERÄTE:
Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von
115.2Kbaud eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port
(COM3)< öffnen. Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stopp-
bits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die
gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.
Windows 98/98SE/ME:
Windows findet einen neuen "FT232R USB UART". Legen Sie die Treiber CD in Ihr CD
-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch nach dem Treiber
suchen. Geben sie "D:\USB_to_IO\FTDI\Win98_ME" in das Feld "Quelldatei Pfad etc."
ein.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Klicken Sie auf Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken sie
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter "Anschlüsse
(COM und LPT)" neue Einträge "USB Serial Port (COM5) bis (COM8)" und unter
"Universeller Serieller Bus Controller" den Eintrag "USB Serial Converter" sehen.
Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.
INSTALLATION DER PERIPHERIEGERÄTE:
Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von
115.2Kbaud eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port
(COM3)< öffnen. Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stopp-
bits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die
gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.
ÄNDERN DER COM ADRESSE:
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und 256 wählen!
LINUX:
Es gibt für diese Karte Linux Treiber. Die Treiber befinden sich im Verzeichnis
"D:\USB_to_IO\FTDI\Linux x86_64" auf der Treiber CD. Sie werden unter den meisten
Linux Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen
sehr von einander unterscheiden können wir ihnen leider hier keine Installationsanwei-
sung geben. Bitte halten sie sich an die Installationsanweisung für USB Ports ihrer Linux
Version.
MAC:
Es gibt für diese Karte MAC Treiber. Die Treiber befinden sich im Verzeichnis
"D:\USB_to_IO\FTDI\MAC OSX oder Mac_OS_9_8" auf der Treiber CD. Sie werden
unter den meisten MAC OS Versionen unterstützt. Da sich die einzelnen Versionen von
einander unterscheiden können wir ihnen leider hier keine Installationsanweisung ge-
ben. Bitte halten sie sich an die Installationsanweisung für USB Ports ihrer MAC OS
Version.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
1301
1301-
1301
-
-
2
2
2
Deutsch
Deutsch
Deutsch

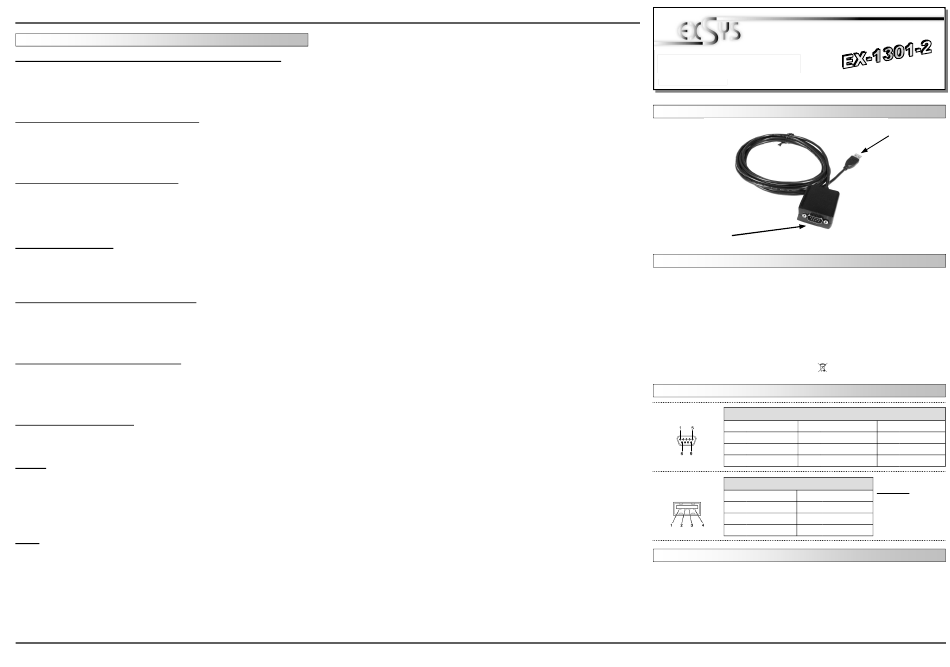

LAYOUT :
S1
DESCRIPTION & TECNICAL INFORMATION :
The EX-1301-2 is a plug & play high-speed USB to Serial module for USB 1.1 and 2.0
ports with one RS232 9Pin connector. The USB to Serial modules design utilizes the
Chip-Set FTDI with 16C550 UART which incorporates the latest in high speed interface
technology. It is not possible to change the address or IRQ settings manually, they will
be obtained automatically by the system (BIOS) and operating system.
Compatibility:
Operating system:
Connectors:
Extent of delivery: EX-1301-2, manual, CD
Certificates:
JUMPER SETTING & CONNECTORS:
DB 9M:
USB A-Connector:
HARDWARE INSTALLATION :
Because the designs of computers are different, only general installation instructions are
given. Please refer your computer's reference manual whenever in doubt.
1. Connect the end from the USB cable ( A-Plug ) to the USB A-connector at your PC.
3
User Manual
User Manual
Vers. 1.1 / 22.08.11
9 Pin Serial RS-232 connector
USB 1.1 & USB 2.0
WIN 9.x/ME/2000/XP/Server 2003/Vista/Linux/MAC
9Pin RS232 connector, 1 x USB A-Port
CE CE CE CE
/ FCC / RoHS / WEEE
DE97424562 / WHQL
Serial 9 Pin male connector:
Pin
Signal
Pin
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
USB 2.0 A-connector:
Pin
Signal
Pin
1
VCC
4
2
DATA-
3
DATA+
4
USB A–Port
Signal
Pin
Signal
DTR
7
RTS
8
CTS
DSR
9
RI
Attention!
Signal
Never plug in with
GND
force or in wrong
direction.
