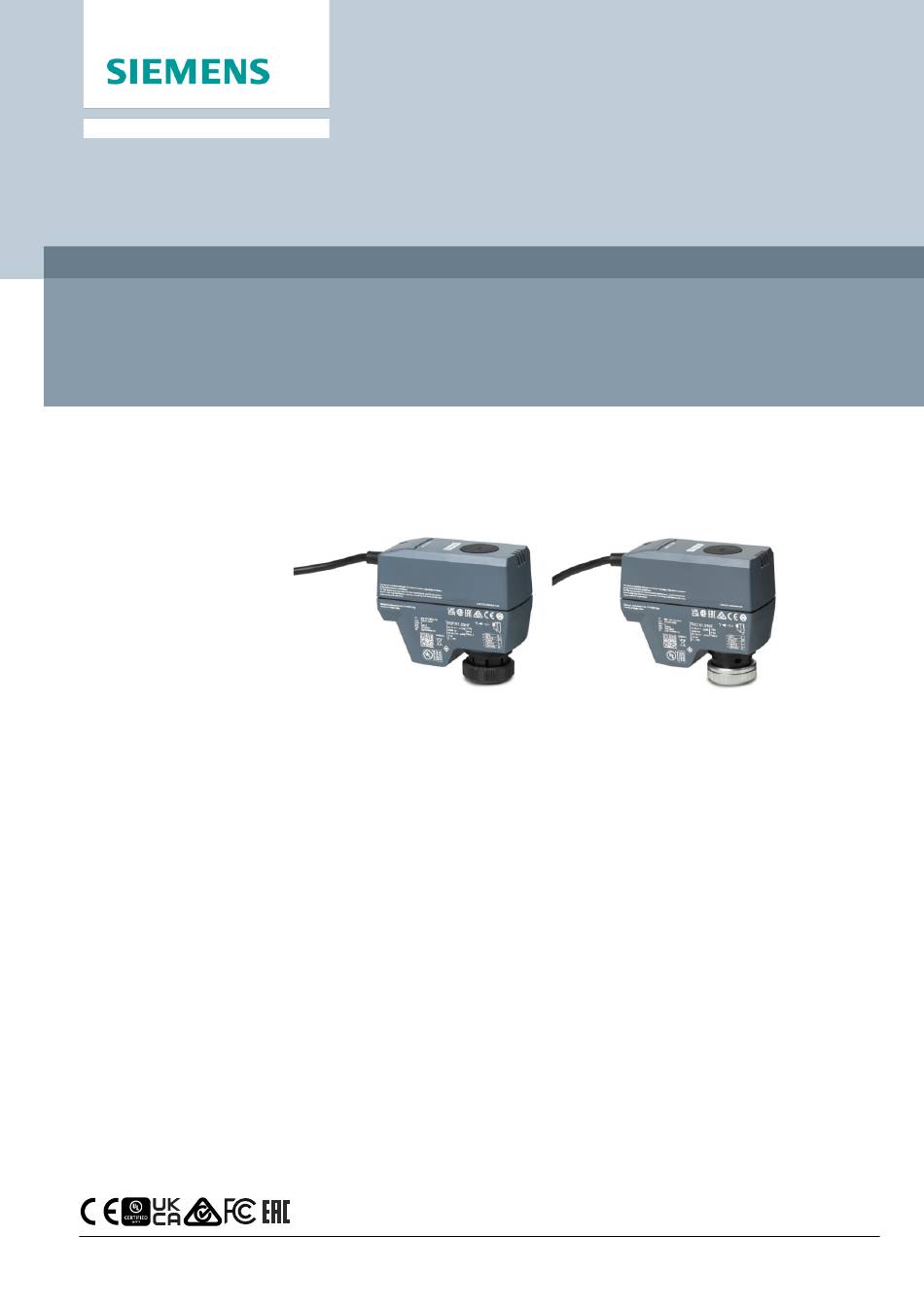

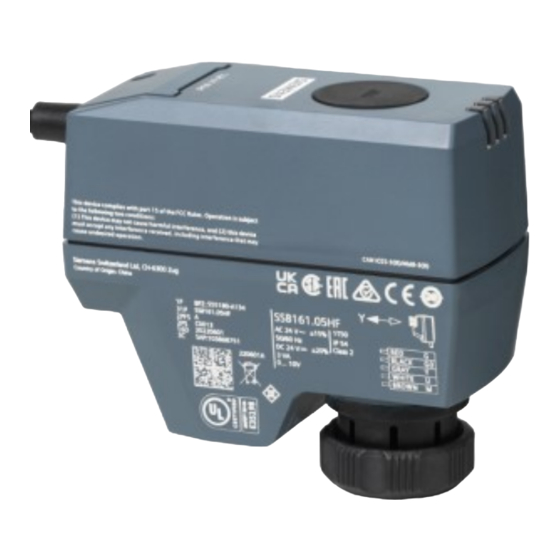

Elektromotorische Stellantriebe
SSF161.05HF, SSB161.05HF, SSC161.05HF
A6V12681511_de--_a
2023-02-01
Für Hub-Regelventile VVP45.., VXP45.., VMP45.., VVP47.., VXP47.., VMP47.. in
Raum und Zonen-Anwendungen
●
Betriebsspannung AC/DC 24 V, Stellsignal DC 0...10 V
●
Automatische Erkennung des Ventilhubs
●
Direktmontage ohne Werkzeug mit Überwurfmutter
●
Handbetrieb, Positions- und Stellbewegungsanzeige (LED)
●
SSF161.05HF, SSB161.05HF: Stellkraft 200 N
●
SSC161.05HF: Stellkraft 300 N
●
Paralleler Betrieb mehrerer Stellantriebe möglich
●
Steckbares Kabel, Länge 1,5 m
Optional als Zubehör: Kabellänge 3 m und 6 m, halogenfreie Kabel
Smart Infrastructure
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SSF161.05HF
Inhaltszusammenfassung für Siemens SSF161.05HF
- Seite 1 ● Automatische Erkennung des Ventilhubs ● Direktmontage ohne Werkzeug mit Überwurfmutter ● Handbetrieb, Positions- und Stellbewegungsanzeige (LED) ● SSF161.05HF, SSB161.05HF: Stellkraft 200 N ● SSC161.05HF: Stellkraft 300 N ● Paralleler Betrieb mehrerer Stellantriebe möglich ● Steckbares Kabel, Länge 1,5 m Optional als Zubehör: Kabellänge 3 m und 6 m, halogenfreie Kabel...
-
Seite 2: Verwendung
H = Prozentsatz des kalibrierten Ventilhubs U = Stellungsrückmeldung LED-Anzeige Zustand LED-Anzeigemuster Varianten SSF161.05HF, SSB161.05HF, SSC161.05HF Hubbewegung: Stössel fährt ein Grün blinkend in Sequenz: LED1-->LED2-->LED3 (jeweils 500 ms) Hubbewegung: Stö ssel fährt aus Grün blinkend in Sequenz: LED3-->LED2-->LED1 (jeweils 500 ms) Stö... -
Seite 3: Typenübersicht
SSF161.05HF S55180-A131 Elektromotorischer Stellantrieb Lieferung Ventile und Stellantriebe müssen separat bestellt werden. Um die Montage zu ermöglichen, ist der Antriebsstössel bei separat bestellten Stellantrieben vollständig eingefahren. Gerätekombinationen SSF161.05HF kombinierbar mit den folgenden Ventilen Produktnr. Ventilart PN-Stufe Datenblatt VVP47.. Durchgangsventile 0,25…4,0... - Seite 4 Betrieb der Stellantriebe erfüllen: ● Gewindeanschluss mit Überwurfmutter: – SSF161.05HF: M30×1.5 – SSC161.05HF, SSB161.05HF: ¾” ● Nennkraft: – SSF161.05HF, SSB161.05HF: 200 N – SSC161.05HF: 300 N ● Offenmass X ≥ 8,3 mm ● Schliessmass Y ≤ 14,8 mm Siemens A6V12681511_de--_a...
- Seite 5 A5W00254962A RCM-Konformitätserklärung A5W00254983A Umweltverträglichkeit Umweltdeklarationen A5W00242127A Verwandte Dokumente wie Umweltdeklarationen, CE-Deklarationen u. a. können Sie über folgende Internet-Adresse herunterladen: www.siemens.com/bt/download Hinweise Engineering Die Stellantriebe müssen elektrisch gemäss lokalen Vorschriften angeschlossen werden (siehe "Anschlussschaltpläne [ [▶ 13]▶ 12]”). VORSICHT Länderspezifische Sicherheitsvorschriften Das Nichtbeachten von länderspezifischen Sicherheitsvorschriften kann zu Personen- und...
- Seite 6 Externe Absicherung der Zuleitung vorsehen, z.B. Schutzschalter oder Schmelzsicherung vor dem Steuergerät einbauen. VORSICHT Länderspezifische Sicherheitsvorschriften Das Nichtbeachten von länderspezifischen Sicherheitsvorschriften kann zu Personen- und Sachschäden führen. ● Beachten Sie länderspezifischen Bestimmungen und halten Sie die entsprechenden Sicherheitsrichtlinien ein. Siemens A6V12681511_de--_a Smart Infrastructure 2023-02-01...
-
Seite 7: Selbstkalibrierung
Nach drei abgebrochenen Versuchen bleibt der Antriebsstössel in der ausgefahrenen Stellung und die Ventile schliessen. Der Zustand der LED wechselt dann auf «dauernd rot». Handverstellung Mit einem 3-mm Sechskantschlüssel kann der Stellantrieb in jede Position gebracht werden. Siemens A6V12681511_de--_a Smart Infrastructure 2023-02-01... - Seite 8 HINWEIS Beachten Sie folgendes bei Servicearbeiten an der Anlage: ● Betriebsspannung ausschalten. ● Elektrische Anschlüsse bei Bedarf von den Klemmen trennen. ● Der Stellantrieb darf nur bei korrekt montiertem Ventil in Betrieb genommen werden! Siemens A6V12681511_de--_a Smart Infrastructure 2023-02-01...
-
Seite 9: Entsorgung
Garantie Die anwendungsbezogenen technischen Daten sind ausschliesslich zusammen mit den im Kapitel "Gerätekombinationen" aufgeführten Siemens-Produkten gewährleistet. Beim Einsatz mit Fremdprodukten erlischt somit jegliche Gewährleistung durch Siemens. Open Source Software (OSS) Software Lizenzübersicht Diese Geräte verwenden Open Source Software (OSS). Alle in diesem Produkt eingesetzten Komponenten der Open Source Software (inklusive Copyright und Lizenzvereinbarung) sind verfügbar unter http://siemens.com/bt/download. -
Seite 10: Technische Daten
Auflö sung 1:100 Betriebsdaten Stellung bei stromlosem Stellsignal Y Stellgeschwindigkeit < 5 s/mm ± 25 % Stellkraft Min. 200 N: SSF161.05HF, SSB161.05HF Min. 300 N: SSC161.05HF 1,2…6,5 mm Zulässige Mediumtemperatur im angeschlossenen 1…110 °C Ventil Elektrischer Anschluss (Anschlusskabel) Kabellänge (integriert) -
Seite 11: Fcc-Vorschriften
Montage Befestigung auf Ventil Überwurfmutter mit internes Gewinde M30 × 1,5: SSF161.05HF ¾” Zoll: SSB161.05HF, SSC161.05HF Montagelage 360° Normen EU-Konformitätserklärung (CE) A5W00254962A RCM-Konformitätserklärung A5W00254983A UK-Konformitätserklärung (UKCA) A5W00257055A Gehäuseschutzart IP 54 Schutzklasse gemä ss EN 60730 Verschmutzungsgrad Überspannungskategorie Umweltverträglichkeit Die Produkt-Umweltdeklaration (SSF161.05HF, SSB161.05HF, SSC161.05HF: A5W00242127A) enthält... - Seite 12 Gerät muss empfangende Störaussendungen aufnehmen einschliesslich derjenigen, die einen unerwünschten Betrieb verursachen können. Gehäusefarbe Abdeckung/Basis 2003, Ti-Gray Überwurfmutter SSF161.05HF, SSB161.05HF: RAL 9017 SSC161.05HF: Metall Allgemeine Umgebungsbedingungen Betrieb Transport Speicher Umgebungsbedingu Klasse 3K3 Klasse 2K3 Klasse 1K3 ngen Temperatur 1…50 °C -25…70 °C...
-
Seite 13: Anschlussklemmen
Braun Messnull Schwarz Systemnull Anschlussschaltpläne N = Regler Y = Stellsignal (DC 0...10 V) SP, G = Systempotential (AC/DC 24 V) SN, G0 = Systemnull (U) (M) U = Stellungsrückmeldung M = Messnull SN (-) Siemens A6V12681511_de--_a Smart Infrastructure 2023-02-01... -
Seite 14: Abmessungen
Abmessungen 76.7 27.7 Siemens A6V12681511_de--_a Smart Infrastructure 2023-02-01... - Seite 15 Revisionsnummern Gültig ab Rev-Nr. SSF161.05HF SSB161.05HF SSC161.05HF Siemens A6V12681511_de--_a Smart Infrastructure 2023-02-01...
