5 Technische Spezifikationen
5.1 Controller CLV-1000
5.1.1 Allgemeine Daten
Netzspannung:
Leistungsaufnahme:
Sicherungen:
Schutzklasse:
Betriebstemperatur:
Lagerungstemperatur:
Luftfeuchtigkeit:
Abmessungen:
Gewicht:
Empfohlenes Kalibrierintervall:
Angewandte harmonisierte Normen
Elektrische Sicherheit:
EMV:
Lasersicherheit:
Schnittstellen
TRIGGER - Ausgang (BNC):
RS-232:
CONTROL - Schnittstelle:
(25 Pin D-Sub)
________________________
Man-Vib-CLV1000-9807-d01
5-1
100 ... 240 VAC ±10%, 50/60 Hz
max. 80 VA
2,0 A/träge
I (Schutzerdung)
+5°C ... +40°C
- 5°C ... +60° C
max. 80%, nicht kondensierend
450 mm × 355 mm × 134 mm
min. 7,2 kg, abhängig von der Modulausstattung
2 Jahre
EN 60950 (DIN VDE 0805), EN 61010
Emission:
EN 50081-1 (DIN VDE 0871 Klasse B)
Immunität:
EN 50082-1, EN 50082-2 (VDE 0843-2...-5)
EN 60825-1 (DIN VDE 0837)
fallende Signalflanke bei Betätigen der Taste TRIGGER am
CLV-700 (nom. +5 V/0 V)
optionale serielle Schnittstelle, in Vorbereitung

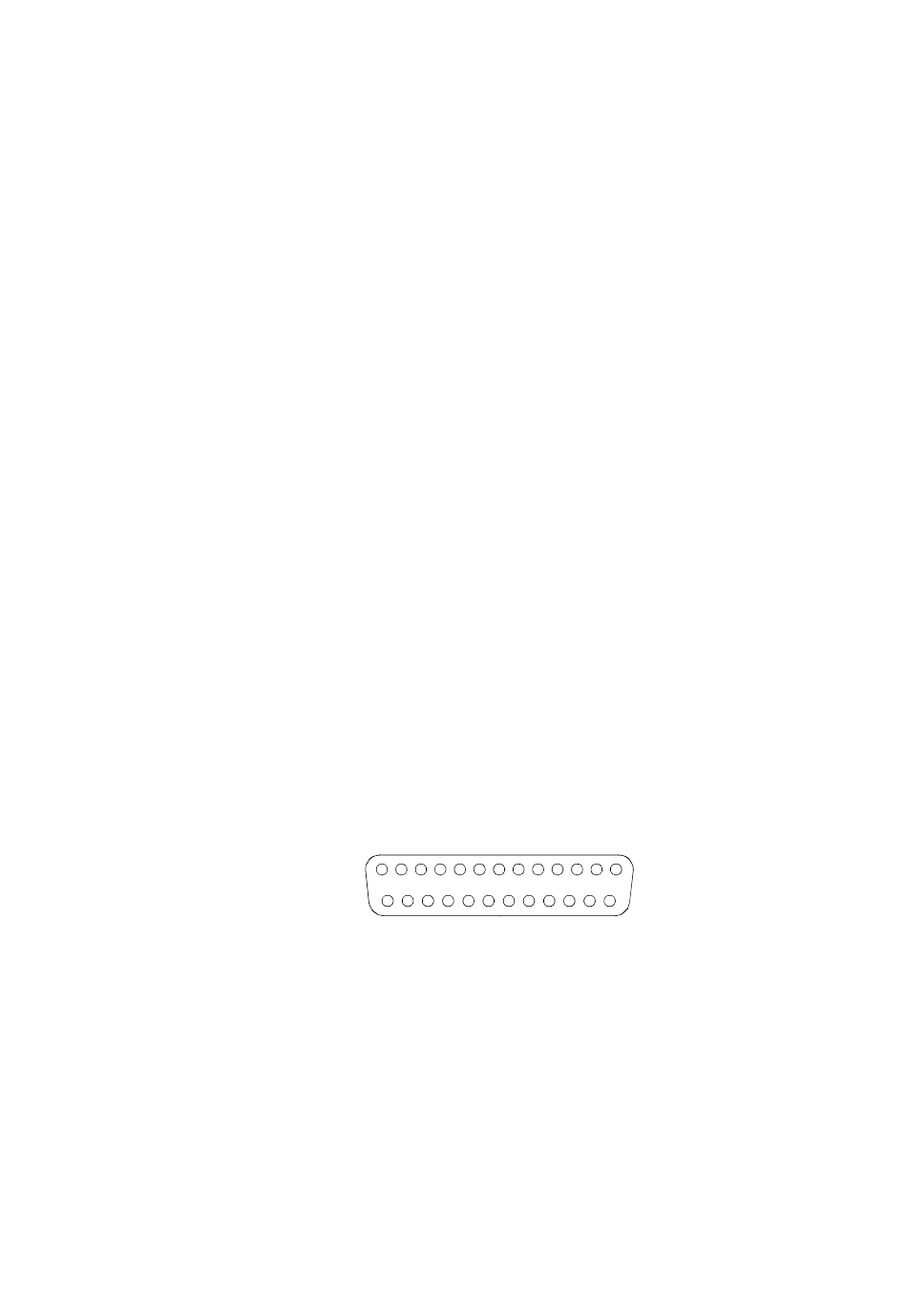

Pinbelegung von außen auf die Buchse gesehen:
13
25
Pin 1
GND, Bezugspotential
Pin 4, 23
Signal Level, nom. 0 V...5 V DC proportional
zum Logarithmus des HF-Signalpegels,
Lastimpedanz ≥ 10 kΩ
Pin 5, 22
Overrange, Übersteuerungsanzeige TTL,
HIGH-aktiv
Pin 6, 19
+15 V, Betriebsspannung U2
Pin 7, 20
+ 5 V, Betriebsspannung U1
Pin 8
-15 V, Betriebsspannung U4
Pin 13, 14 Triggerausgang, nom. +5 V / 0 V
Nicht bezeichnete Pins führen standardmäßig keine Signale
und dürfen nicht beschaltet werden.
