3.6 Output Module
Im Output Modul wird das Meßsignal skaliert, gefiltert und über eine BNC-Buchse ausgegeben.
In den folgenden Abschnitten werden alle Decoder Module beschrieben. Für Sie ist nur der
Abschnitt relevant, der sich auf Ihr tatsächlich installiertes Decoder Modul bezieht.
3.6.1 CLV-M001

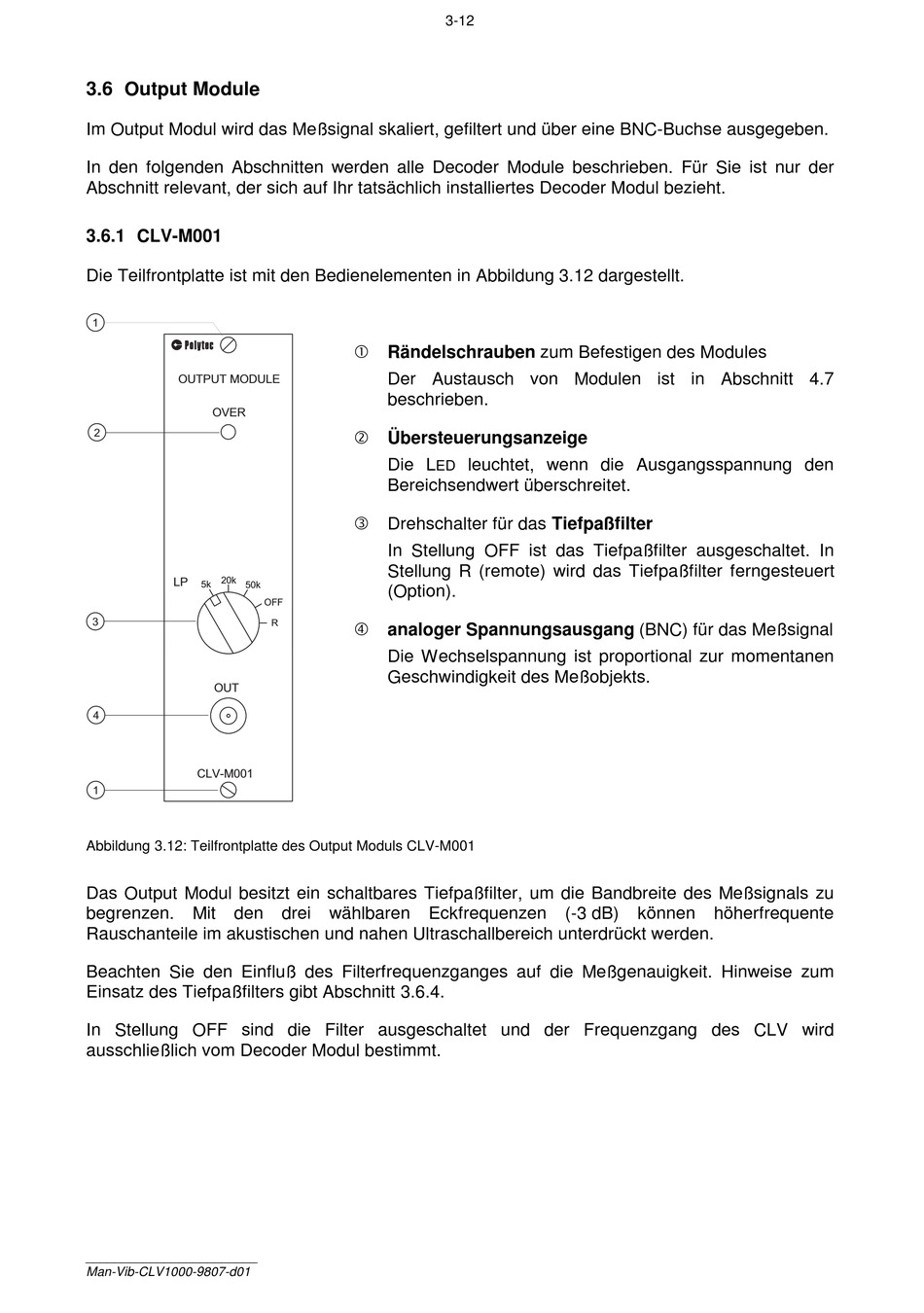

Die Teilfrontplatte ist mit den Bedienelementen in Abbildung 3.12 dargestellt.
1
O U T P U T M O D U L E
O V E R
2
2 0 k
L P
5 k
5 0 k
3
O U T
4
C L V - M 0 0 1
1
Abbildung 3.12: Teilfrontplatte des Output Moduls CLV-M001
Das Output Modul besitzt ein schaltbares Tiefpaßfilter, um die Bandbreite des Meßsignals zu
begrenzen. Mit den drei wählbaren Eckfrequenzen (-3 dB) können höherfrequente
Rauschanteile im akustischen und nahen Ultraschallbereich unterdrückt werden.
Beachten Sie den Einfluß des Filterfrequenzganges auf die Meßgenauigkeit. Hinweise zum
Einsatz des Tiefpaßfilters gibt Abschnitt 3.6.4.
In Stellung OFF sind die Filter ausgeschaltet und der Frequenzgang des CLV wird
ausschließlich vom Decoder Modul bestimmt.
________________________
Man-Vib-CLV1000-9807-d01
€ Rändelschrauben zum Befestigen des Modules
Der Austausch von Modulen ist in Abschnitt 4.7
beschrieben.
ó Übersteuerungsanzeige
Die L
Bereichsendwert überschreitet.
ì Drehschalter für das Tiefpaßfilter
In Stellung OFF ist das Tiefpaßfilter ausgeschaltet. In
Stellung R (remote) wird das Tiefpaßfilter ferngesteuert
(Option).
O F F
R
ö analoger Spannungsausgang (BNC) für das Meßsignal
Die Wechselspannung ist proportional zur momentanen
Geschwindigkeit des Meßobjekts.
3-12
leuchtet, wenn die Ausgangsspannung den
ED
