3.2.2 Internes Lasermodul CLV-M000.L
Beachten Sie, daß das interne Lasermodul kein Wechselmodul ist und nur von geschultem
Personal ausgetauscht werden darf.
Die Teilfrontplatte des internen Lasermoduls ist mit den Bedienelementen in Abbildung 3.4
dargestellt.
1

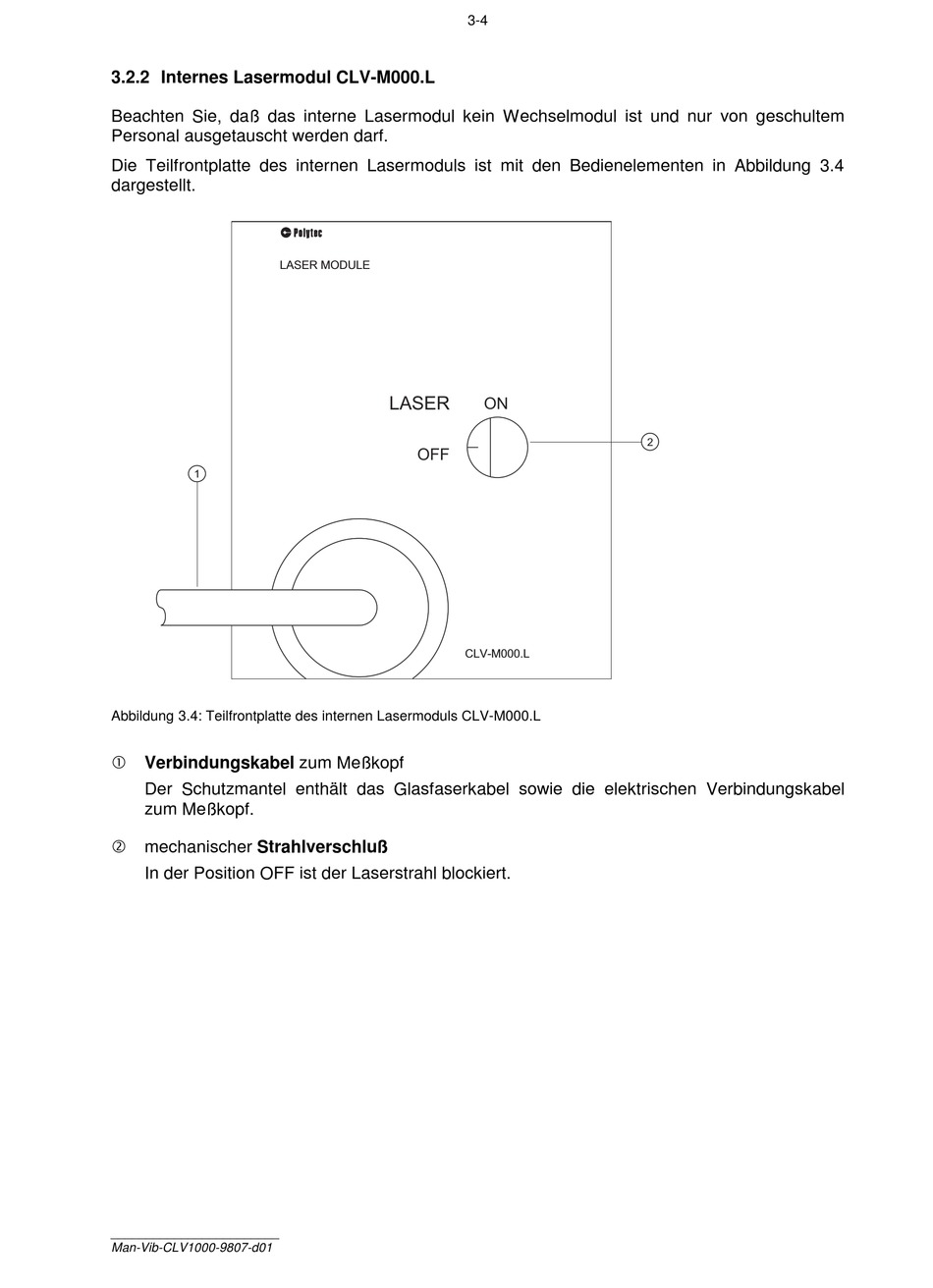

Abbildung 3.4: Teilfrontplatte des internen Lasermoduls CLV-M000.L
€ Verbindungskabel zum Meßkopf
Der Schutzmantel enthält das Glasfaserkabel sowie die elektrischen Verbindungskabel
zum Meßkopf.
ó mechanischer Strahlverschluß
In der Position OFF ist der Laserstrahl blockiert.
________________________
Man-Vib-CLV1000-9807-d01
L A S E R M O D U L E
L A S E R
O F F
3-4
O N
C L V - M 0 0 0 . L
2
