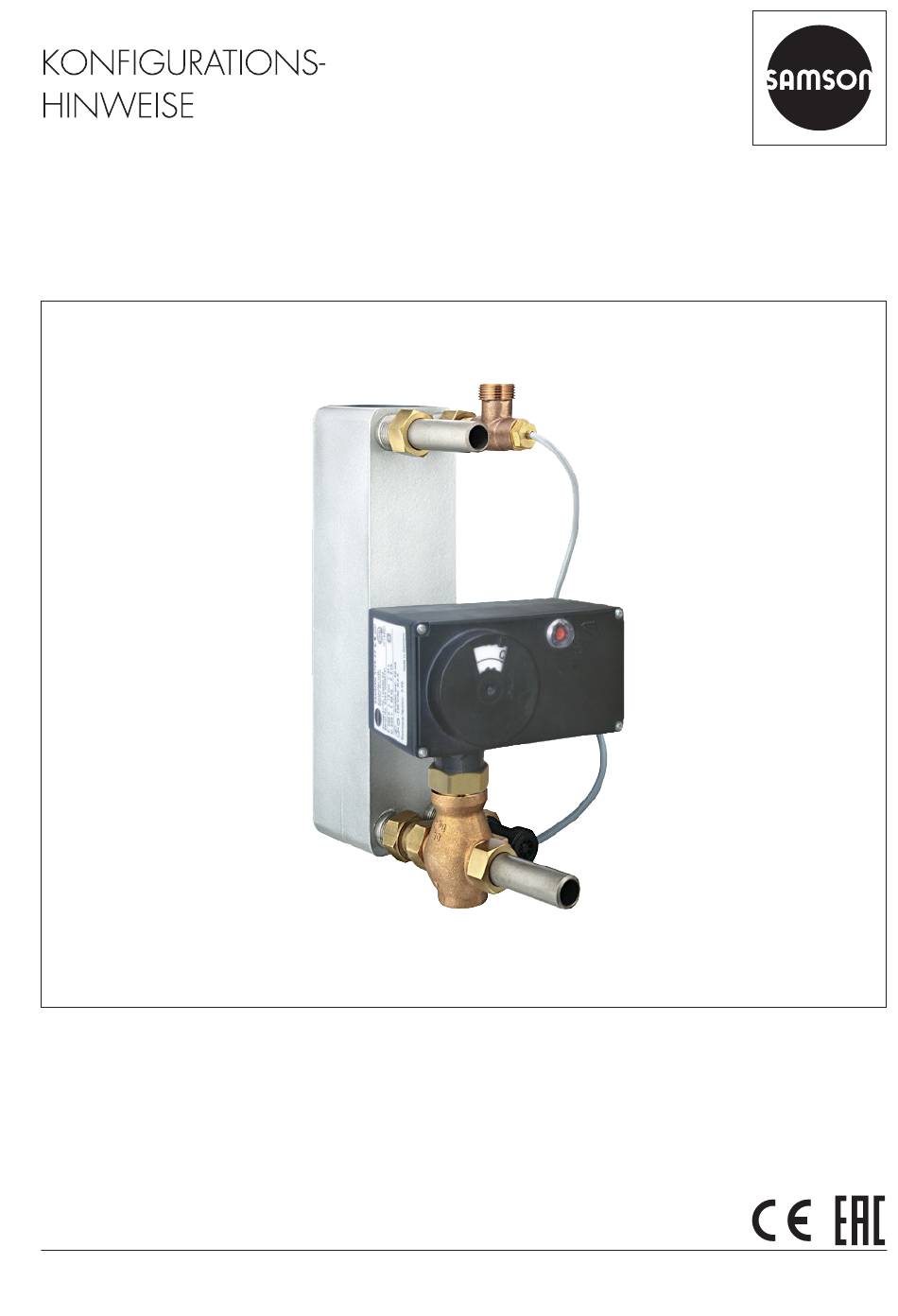

- Seite 1 KH 5724 Originalanleitung Elektrische Prozessregelantriebe TROVIS 5724-3 · ohne Sicherheitsfunktion TROVIS 5725-3 · mit Sicherheitsfunktion für die Trinkwassererwärmung Firmwareversion 2.20 Ausgabe September 2023...
- Seite 2 Hinweise zu diesem Konfigurationshandbuch Die Gerätedokumentation für die elektrischen Prozessregelantriebe TROVIS 5724-3 und TROVIS 5725-3 besteht aus zwei Teilen: − Einbau- und Bedienungsanleitung u EB 5724 − Konfigurationshandbuch KH 5724 Das vorliegende Konfigurationshandbuch KH 5757 wendet sich an regelungstechnisch ver- siertes Fachpersonal. Ausführlich werden die vorkonfigurierten Anlagen beschrieben. Es wird vorausgesetzt, dass Sie mit der Bedienung des Geräts und mit der Bedienung der Software TROVIS-VIEW vertraut sind.
- Seite 3 Inhalt Allgemeines ....................4 Funktionen und Parameter ................5 Trinkwassererwärmung im Durchflusssystem .............5 2.1.1 Zapfungserkennung mit Fließdruckschalter ............6 2.1.2 Zapfungserkennung mit Wasserströmungssensor ..........7 Sollwertumschaltung..................7 Thermische Desinfektion .................8 Warmhaltung des Wärmetauschers ..............8 Übertemperaturschutz ..................10 Frostschutz....................10 Regelparameter ...................11 Externer Sollwert ..................11 Funktion Schaltausgang ................12 2.10 Wirkrichtung ....................13 2.11...
- Seite 4 Allgemeines 1 Allgemeines Die Funktionen und Parameter werden in der Software TROVIS-VIEW eingestellt. Um Einstel- lungen von der Software in den elektrischen Prozessregelantrieb oder vom elektrischen Pro- zessregelantrieb in die Software übertragen zu können, muss eine Datenverbindung zwi- schen den Komponenten bestehen, vgl. u EB 6661. WARNUNG Die Software hat im Onlinemodus direkten Einfluss auf das angeschlossene Anbaugerät und damit auf das Stellventil.
- Seite 5 Funktionen und Parameter 2 Funktionen und Parameter 2.1 Trinkwassererwärmung im Durchflusssystem Bei der Trinkwassererwärmung im Durchflusssystem wird die Trinkwassertemperatur auf ei- nen gewünschten Sollwert geregelt: Î Wenn die Trinkwassertemperatur unter den Sollwert sinkt, fährt das Gerät das Ventil auf, die Trinkwassertemperatur steigt. Î...
- Seite 6 Funktionen und Parameter Betrieb mit Pt-1000-Temperatursensor Am Wärmetauscher misst ein Pt-1000-Temperatursensor (z. B. Typ 5207-0060, idealerweise in Kombination mit einer Sensortasche zur optimalen Positionierung des Sensors am Wärme- tauscher) die Trinkwassertemperatur. Der Messwert wird mit dem Sollwert verglichen und das Ventil entsprechend ausgeregelt (s. o.). Betrieb mit Stromeingang Alternativ zu einem Vorlaufsensor kann die aktuelle Vorlauftemperatur auch über den Strom- eingang (0 bis 20 mA oder 4 bis 20 mA) eingelesen werden.
- Seite 7 Funktionen und Parameter 2.1.2 Zapfungserkennung mit Wasserströmungssensor Im Unterschied zur Zapfungserkennung mit Fließdruckschalter werden dem Gerät nicht nur Beginn und Ende einer Trinkwasserentnahme, sondern auch Umfang der Entnahme signali- siert. Durch Zuschalten der Optimierungsfunktion Adaption passt sich das Gerät selbsttätig an sich verändernde Netzbedingungen an, ohne dass die Regelparameter (vgl.
- Seite 8 Î Bei der thermischen Desinfektion eine Temperatur von mindestens 70 °C einstellen. Tipp Der Sollwert W1 ist werkseitig auf 60 °C voreingestellt. SAMSON empfiehlt, zur Vorbeu- gung W1 unter P01 auf 62 °C zu erhöhen. Dadurch können mögliche Legionellen schon im laufenden Betrieb weitgehend eliminiert werden.
- Seite 9 Funktionen und Parameter Info Mit dem Ausfall der Versorgungsspannung wird eine aktive Warmhaltung beendet. Nach Wiederkehr der Versorgungsspannung ist zum Aktivieren der Funktion ein Zapfvorgang er- forderlich. Funktionen Konfiguration F01 – Zapfungserkennung F01 - 1 F09 – Warmhaltung Tauscher F09 - 0: Zeit einstellbar (P12) F09 - 1: Dauernd Parameter Wertebereich...
- Seite 10 Funktionen und Parameter 2.5 Übertemperaturschutz Wenn die Vorlauftemperatur am Vorlaufsensor den oberen Grenzwert ('Oberer Grenzwert GWH') überschreitet, schließt das Gerät das Ventil. Mit F10 - 0 erfolgt keine Überwachung der Vorlauftemperatur auf den oberen Grenzwert. Funktionen Konfiguration F10 – Oberer Grenzwert GWH F10 - 1 Parameter Wertebereich...
- Seite 11 Funktionen und Parameter 2.7 Regelparameter Parameter Wertebereich P07 – Proportionalbeiwert KP 0,1 bis 50 P08 – Nachstellzeit Tn 25 s 0 bis 999 s P09 – Vorhaltezeit Tv 0 s 0 bis 999 s P10 – Antriebslaufzeit Ty 35 s 0 bis 240 s Die Antriebslaufzeit Ty (P10) beschreibt die Zeit, die das Stellventil benötigt, um den Bereich von 0 bis 100 % ohne Stopp zu durchlaufen.
- Seite 12 Funktionen und Parameter Funktionen Konfiguration F05 – Stromeingang F05 - 1 F06 – Funktion Stromeingang F06 - 1 F07 – Messbereich Stromeingang F07 - 0: 0 bis 20 mA F07 - 1: 4 bis 20 mA Parameter Wertebereich P03 – Messbereichsanfang Xmin 0 °C –50 bis +90 °C P04 –...
- Seite 13 Funktionen und Parameter 2.10 Wirkrichtung steigend/steigend (F04 - 0) − Istwert < Sollwert: Antriebsstange fährt ein − Istwert > Sollwert: Antriebsstange fährt aus steigend/fallend (F04 - 1) − Istwert < Sollwert: Antriebsstange fährt aus − Istwert > Sollwert: Antriebsstange fährt ein Funktionen Konfiguration F04 –...
- Seite 14 Funktion Speicherstift 3 Funktion Speicherstift Der Speicherstift ist unter der Best.-Nr. 1400-9753 erhältlich. Nähere Informationen enthält die Bedienungsanleitung u EB 6661. 3.1 Kommandobetrieb Der Speicherstift kann mit TROVIS-VIEW als Kommandostift konfiguriert werden. Mithilfe des Kommandostifts ist ein einfaches Fahren in die obere und untere Endlage möglich. Info Das Ein‑...
- Seite 15 Zusätzliche Anzeigen und Funktionen in Software TROVIS-VIEW 4 Zusätzliche Anzeigen und Funktionen in Software TROVIS-VIEW 4.1 Handebene in TROVIS-VIEW Mit der Software TROVIS-VIEW kann das Gerät in den Handbetrieb versetzt werden, vgl. Kap. 4.4. In der Handebene sind folgende Aktionen möglich: −...
- Seite 16 Zusätzliche Anzeigen und Funktionen in Software TROVIS-VIEW 4.3 Betriebszustände 4.4 Funktionen KH 5724...
- Seite 17 Zusätzliche Anzeigen und Funktionen in Software TROVIS-VIEW 4.5 Statusmeldungen KH 5724...
- Seite 18 Zusätzliche Anzeigen und Funktionen in Software TROVIS-VIEW 4.6 Statistik KH 5724...
- Seite 19 Konfigurationsliste und kundenspezifische Daten 5 Konfigurationsliste und kundenspezifische Daten Funktionsblockliste Die Funktionsblöcke F01 bis F14 haben die nachfolgend aufgeführten Bedeutungen. F = Funktionsblock WE = Werkseinstellung 0 = Aus, 1 = Ein Funktion Bedeutung 01 Zapfungserkennung 0 – Dauernde Regelung 1 – Durchflusssensor aktiv 02 Durchflusssensor 0 –...
- Seite 20 Konfigurationsliste und kundenspezifische Daten Parameterliste Die Parameter haben die nachfolgend aufgeführten Einstellbereiche. P = Parameter WE = Werkseinstellung Parameter Einstellbereich Sollwert W1 60 °C 0 bis 100 °C Sollwert W2 70 °C 0 bis 100 °C Messbereichsanfang Xmin 0,0 °C –50 bis +90 °C Messbereichsende Xmax 100,0 °C 10 bis 150 °C Grenzwert oben GWH 95,0 °C 0 bis 100 °C...
- Seite 21 Konfigurationsliste und kundenspezifische Daten 5.1 Kundenspezifische Daten Station Betreiber Zuständiges SAMSON-Büro Funktionsblöcke Parameter vorgenommene Einstel- vorgenommene Einstel- Einstellbereich lung lung 60 °C 0 bis 100 °C 70 °C 0 bis 100 °C 0 °C –50 bis +90 °C 100 °C 10 bis 150 °C 95 °C 0 bis 100 °C 5 °C...
- Seite 22 KH 5724...
- Seite 23 KH 5724...
- Seite 24 KH 5724 SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
