2 Funktionen und Parameter

2.1 Trinkwassererwärmung im Durchflusssystem
Bei der Trinkwassererwärmung im Durchflusssystem wird die Trinkwassertemperatur auf ei-
nen gewünschten Sollwert geregelt:
Î Wenn die Trinkwassertemperatur unter den Sollwert sinkt, fährt das Gerät das Ventil auf,
die Trinkwassertemperatur steigt.
Î Wenn die Trinkwassertemperatur über den Sollwert steigt, fährt das Gerät das Ventil zu,
folglich sinkt die Temperatur.
Funktionen
F01 – Zapfungserkennung
Parameter
P01 – Sollwert W1
P02 – Sollwert W2
VL RL
VS Trinkwassersensor
TW
WSS Wasserströmungssensor

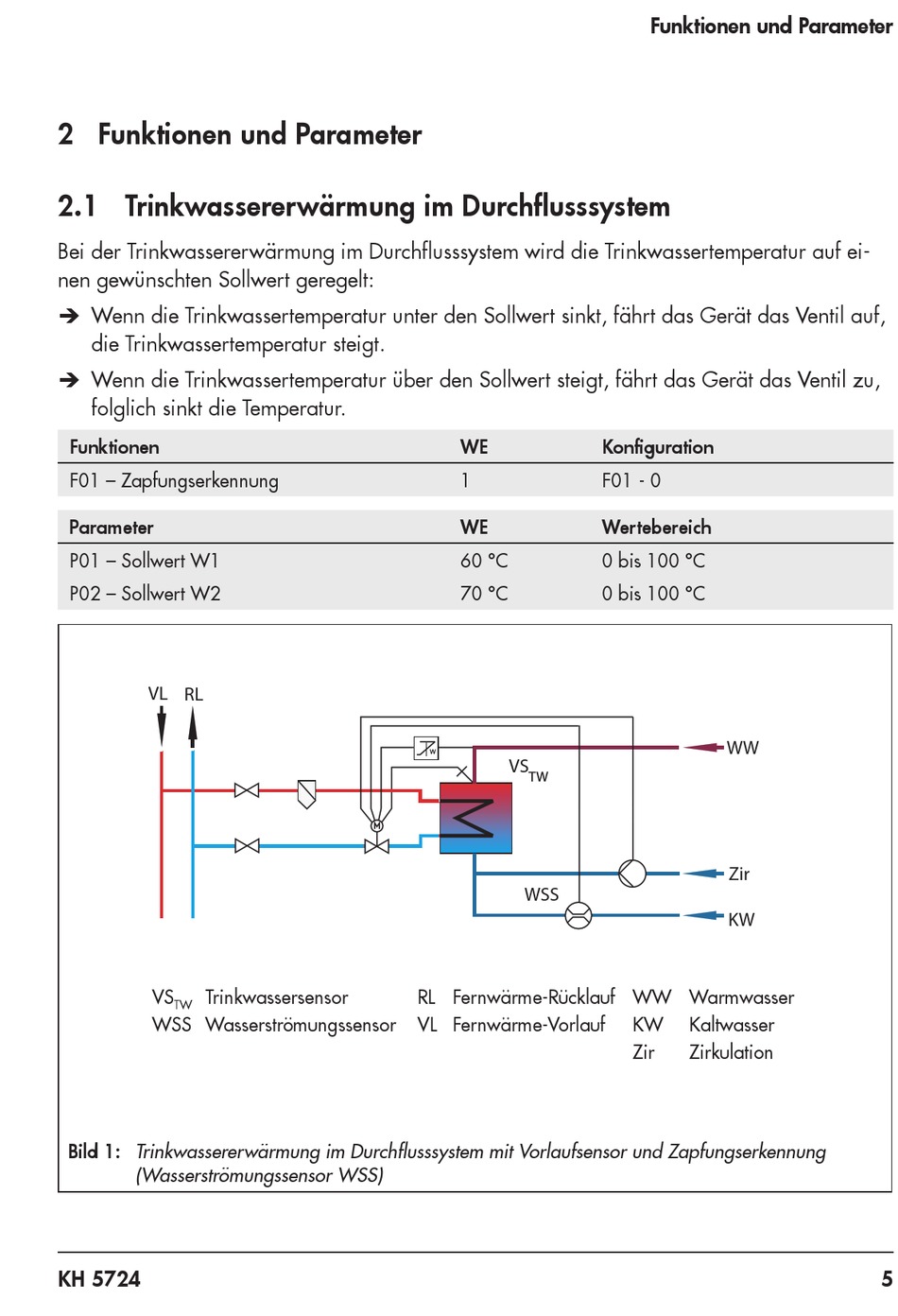

Bild 1: Trinkwassererwärmung im Durchflusssystem mit Vorlaufsensor und Zapfungserkennung
(Wasserströmungssensor WSS)
KH 5724
WE
1
WE
60 °C
70 °C
W
VS
TW
WSS
RL Fernwärme-Rücklauf WW Warmwasser
VL Fernwärme-Vorlauf
Funktionen und Parameter
Konfiguration
F01 - 0
Wertebereich
0 bis 100 °C
0 bis 100 °C
WW
Zir
KW
KW Kaltwasser
Zir Zirkulation
5
