Seite 1 RT880 SP950T CoolAir RT880, SP950T DE 13 Montagesatz für Mercedes Benz NO 168 Monteringssett for Mercedes Benz Actros (SFTP) Actros (SFTP) Einbauanleitung Montasjeveiledning EN 33 Assembly kit for Mercedes Benz 186 Asennussarja Mercedes Benz Actros (SFTP) Actros (SFTP) Installation manual...
Seite 2 Hause Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.dometic-waeco.de We will be happy to provide you with further information about Dometic WAECO products. Please order our free catalogue with no obligation to buy on our homepage: www.dometic-waeco.com...
Seite 3 CoolAir RT880, SP950T RT880 SP950T RT880 SP950T...
Seite 4 CoolAir RT880, SP950T...
Seite 5 CoolAir RT880, SP950T RT880 SP950T...
Seite 6 CoolAir RT880, SP950T SP950T ≤ 4,2 m SP950T...
Seite 7 CoolAir RT880, SP950T RT880...
Seite 8 CoolAir RT880, SP950T SP950T...
Seite 9 CoolAir RT880, SP950T RT880...
Seite 10 CoolAir RT880, SP950T Blau Braun Gelb Grün Schwarz Weiß Blue Brown Yellow Green Black White Bleu Marron Jaune Vert Rouge Noir Blanc Azul Marrón Amarillo Verde Rojo Negro Blanco Marrone Giallo Verde Rosso Nero Bianco Blauw Bruin Geel Groen Rood Zwart Blå...
Seite 11 CoolAir RT880, SP950T SP950T w brgr gl br gr/gl gr + 24 V -/ 0 V gr br w gr/gl w br w br gr/gl...
Seite 12 CoolAir RT880, SP950T Blau Braun Gelb Grün Schwarz Weiß Blue Brown Yellow Green Black White Bleu Marron Jaune Vert Rouge Noir Blanc Azul Marrón Amarillo Verde Rojo Negro Blanco Marrone Giallo Verde Rosso Nero Bianco Blauw Bruin Geel Groen Rood Zwart Blå...
Seite 13: Inhaltsverzeichnis
CoolAir RT880, SP950T Inhaltsverzeichnis Symbole und Formate ....... .14 Sicherheitshinweise ........14 Umgang mit dem Gerät .
Seite 14: Symbole Und Formate
Symbole und Formate CoolAir RT880, SP950T Symbole und Formate WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes.
Seite 15: Umgang Mit Dem Gerät
CoolAir RT880, SP950T Sicherheitshinweise Umgang mit dem Gerät  Die Bewegungsfreiheit von Aufliegern (die äußeren Kanten des Aufliegers beim Einlenken oder Einknicken) und anderen Fahrzeug- anbauten darf nicht eingeschränkt werden.  Benutzen Sie die Standklimaanlage nur für den vom Hersteller ange- gebenen Verwendungszweck und führen Sie keine Änderungen oder...
Seite 16: Umgang Mit Elektrischen Leitungen
Handbuchkonventionen CoolAir RT880, SP950T Umgang mit elektrischen Leitungen  Müssen Leitungen durch scharfkantige Wände geführt werden, so verwenden Sie Leerrohre bzw. Leitungsdurchführungen!  Verlegen Sie keine losen oder scharf abgeknickten Leitungen an elektrisch leitenden Materialien (Metall)!  Ziehen Sie nicht an Leitungen! ...
Seite 17: Bestimmungsgemäßer Gebrauch

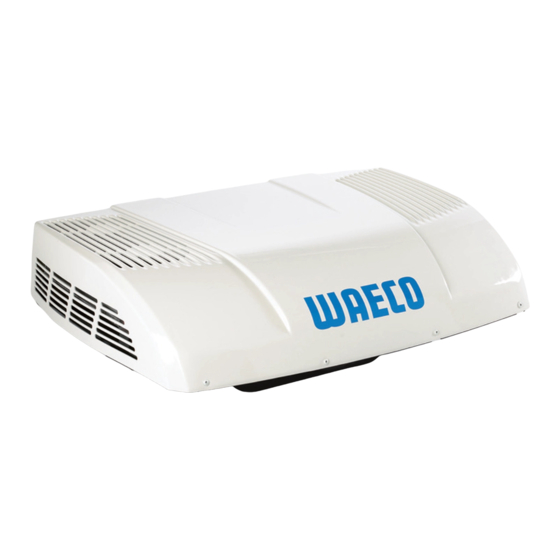

CoolAir RT880, SP950T Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Der Montagesatz (Art.-Nr. 9100300057) ermöglicht den Einbau einer Standklimaanlage CoolAir RT880 (Art.-Nr. 9105305551) oder einer Dachverdampfereinheit CoolAir SP950T (Art.-Nr. 9105305548) in eine werkseitig vorhandene Dachlukenöffnung (Lüftungsluke) eines Mercedes Benz Actros (SFTP) Fahrerhauses. Die Dachverdampfereinheit CoolAir SP950T ist nur in Verbindung mit der Kondensatoreinheit CoolAir SP950C funktionsfähig.
Seite 18: Lieferumfang
Lieferumfang CoolAir RT880, SP950T Lieferumfang CoolAir RT880/SP950T Montagesatz für Mercedes Benz Actros (SFTP), Artikel-Nr. 9100300057 Teilebezeichnung Menge Art.-Nr. Einbauanleitung 4445100797 1/4"-Sechskant-Bit 4445900172 Gewindeeinsatz mit Flansch M8 4445200068 Gewindeeinsatz mit Flansch M6 4445200069 2,5 m Dichtungsband (Profil: 10 x 20 mm) –...
Seite 19: Installation
CoolAir RT880, SP950T Installation Installation ACHTUNG! Die Installation der Standklimaanlage darf ausschließlich von entspre- chend ausgebildeten Fachbetrieben durchgeführt werden. Die nach- folgenden Informationen richten sich an Fachkräfte, die mit den anzuwendenden Richtlinien und Sicherheitsvorkehrungen vertraut sind. Hinweise zur Installation Vor der Installation der Standklimaanlage muss diese Einbauanleitung vollständig gelesen werden.
Seite 20 Installation CoolAir RT880, SP950T  Beachten Sie bei der Installation der Anlage und beim elektrischen Anschluss die Richtlinien des Aufbauherstellers.  Beachten Sie auch den Anschlussplan zum Gerät: RT880 Nr. in Bezeichnung Abb. a, Seite 9 Bedienfolie Verbindungskabel Raumtemperaturfühler Masse/Erdung...
Seite 21: Installationsschritte
CoolAir RT880, SP950T Installation WARNUNG! Vor der Installation der Standklimaanlage sind alle Verbindungen zur Batterie des Fahrzeugs zu lösen. Bei Nichtbeachten dieser Vorschrift besteht Stromschlaggefahr. VORSICHT! Eine falsche Installation der Standklimaanlage kann zu irreparablen Schäden am Gerät führen und die Sicherheit des Benutzers beeinträch- tigen.
Seite 22: Anlage Vorbereiten (Nur Rt880)
Installation CoolAir RT880, SP950T 6.2.2 Anlage vorbereiten (nur RT880) ACHTUNG! Sichern Sie die Anlage bei den Vorbereitungen auf der Arbeitsfläche gegen Herunterfallen. Achten Sie auf eine ebene und saubere Unterlage, damit die Anlage nicht beschädigt wird. ➤ Legen Sie die Standklimaanalage mit dem Gehäuse nach unten auf eine Arbeitsfläche.
Seite 23: Anlage In Dachluke Einbauen
CoolAir RT880, SP950T Installation 6.2.4 Anlage in Dachluke einbauen ➤ Setzen Sie die Anlage zentrisch und in Fahrtrichtung (Abb. 1, Seite 3) auf die Dachlukenöffnung. HINWEIS Es ist eine perfekte Zentrierung der Standklimaanlage sicherzustellen. Nach dem Aufsetzen auf das Fahrzeugdach muss die Dichtung umlaufend anliegen.
Seite 24 Installation CoolAir RT880, SP950T Für den Anschluss an der Batterie gehen Sie folgendermaßen vor: ➤ Stecker des Anschlusskabels in die Buchse der Versorgungsleitung von der Standklimaanlage stecken. ➤ Anschlusskabel zur Zugentlastung mit einem Kabelbinder sichern, z. B. am Fahrerhausdach. ➤ Anschlusskabel an geschützter Stelle zum Batteriekasten verlegen.
Seite 25: Versorgungsleitungen Zur Kondensatoreinheit Verlegen (Nur Sp950T)
CoolAir RT880, SP950T Installation 6.2.6 Versorgungsleitungen zur Kondensatoreinheit verlegen (nur SP950T) Beachten Sie folgende Hinweise beim Verlegen der Versorgungs- leitungen:  Beachten Sie auch die Anbauanleitung der Kondensatoreinheit.  Die maximale Verlegungslänge zwischen Verdampfer- und Konden- satoreinheit beträgt 4,20 m (Abb. 6, Seite 6).
Seite 26: Abdeckrahmen Befestigen
Installation CoolAir RT880, SP950T 6.2.7 Abdeckrahmen befestigen ACHTUNG! Ziehen Sie die Schrauben nur vorsichtig an, damit der Abdeckrahmen nicht beschädigt wird. RT880: siehe Abb. 8, Seite 7 SP950T: siehe Abb. 9, Seite 8 ➤ Befestigen Sie den Abdeckrahmen (6) mit den vier Zylinderschrauben (M6 x 110 mm) (8), den Unterlegscheiben (7), (nur SP950T) den Unterlegscheiben M6 x 20 x 2 mm (10) und den acht Distanzhülsen...
Seite 27: Starten Und Beenden Des Konfigurationsmodus
CoolAir RT880, SP950T Installation 6.3.1 Starten und Beenden des Konfigurationsmodus Die einstellbaren Parameter können im Konfigurationsmodus verändert werden: ➤ Halten Sie beim Einschalten mit der Taste EIN/AUS (Abb. 0 1, Seite 8) die beiden Tasten + und – (Abb. 0 6 und 7, Seite 8) so lange gedrückt, bis die LED Kompressor blinkt.
Seite 28: Menüebene 1: Vorgabe Temperatur-Sollwert
Installation CoolAir RT880, SP950T 6.3.2 Menüebene 1: Vorgabe Temperatur-Sollwert Die Anlage startet immer mit einem definierten Sollwert für die Raum- temperatur. Dieser Parameter kann in einem Bereich von 17 bis 30 °C (62 bis 86 °F) konfiguriert werden. ➤ Starten Sie den Konfigurationsmodus (Kapitel „Starten und Beenden des Konfigurationsmodus“...
Seite 29: Menüebene 2: Unterspannungsabschaltung
CoolAir RT880, SP950T Installation 6.3.3 Menüebene 2: Unterspannungsabschaltung Der Batteriewächter schützt die Batterie vor zu tiefer Entladung. ACHTUNG! Die Batterie besitzt beim Abschalten durch den Batteriewächter nur noch einen Teil ihrer Ladekapazität. Vermeiden Sie mehrmaliges Starten oder den Betrieb von Stromverbrauchern. Sorgen Sie dafür, dass die Batterie wieder aufgeladen wird.
Seite 30: Menüebene 3: Vorgabe Betriebsmodus
Installation CoolAir RT880, SP950T 6.3.4 Menüebene 3: Vorgabe Betriebsmodus Die Anlage startet immer mit einem definierten Betriebsmodus für die Raumtemperatur. Dieser Parameter kann konfiguriert werden: ➤ Starten Sie den Konfigurationsmodus (Kapitel „Starten und Beenden des Konfigurationsmodus“ auf Seite 27). ✓ Das Digitaldisplay (Abb. 0 5,Seite 8) zeigt mit erster Ziffer die Menü- ebene und mit der zweiten und dritten Ziffer den einstellbaren Para- meter an.
Seite 31: Menüebene 5: Anzeige Temperatureinheit
CoolAir RT880, SP950T Installation ➤ Drücken Sie dreimal die Taste + (Abb. 0 6,Seite 8), um in die Menüebene 4 zu wechseln. ✓ Das Digitaldisplay zeigt ➤ Drücken Sie die Taste Betriebsmodus (Abb. 0 4,Seite 8), um die Anlage auf die Werkseinstellungen zurückzusetzen.
Seite 32: Technische Daten
Technische Daten CoolAir RT880, SP950T Technische Daten Standklimaanlage CoolAir RT880 Artikel Nr.: 9105305551 Max. Kühlleistung: 850 W Eingangsnennspannung: 24 Vg Eingangsspannungsbereich: 22,5 Vg – 30 Vg Max. Stromverbrauch: 22 A Unterspannungsabschaltung: konfigurierbar (Kapitel „Menüebene 2: Unterspannungsabschaltung“ auf Seite 29) Maße (L x B x H in mm) 635 x 830 x 166 (Höhe über Fahrzeugdach):...
