Bedienungsanleitung
TRANSPORT- UND HEBEANWEISUNGEN
Bitte beachten und befolgen:
Die Maschine sollte nur von qualifizierten
Mechanikern befestigt und angehoben werden.
Stellen Sie sicher, dass die Ladekapazität des
Krans, die Ladeflächen und die Gurte oder
Leinen ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Das
Gewicht der Maschine ist auf dem Typenschild
angegeben.
X-Achse
34
Hebeanweisungen
Senken Sie den Ausleger ganz ab, und fahren Sie
ihn vollständig ein. Senken Sie den Korbausleger
vollständig ab. Entfernen Sie alle losen Teile von
der Maschine.

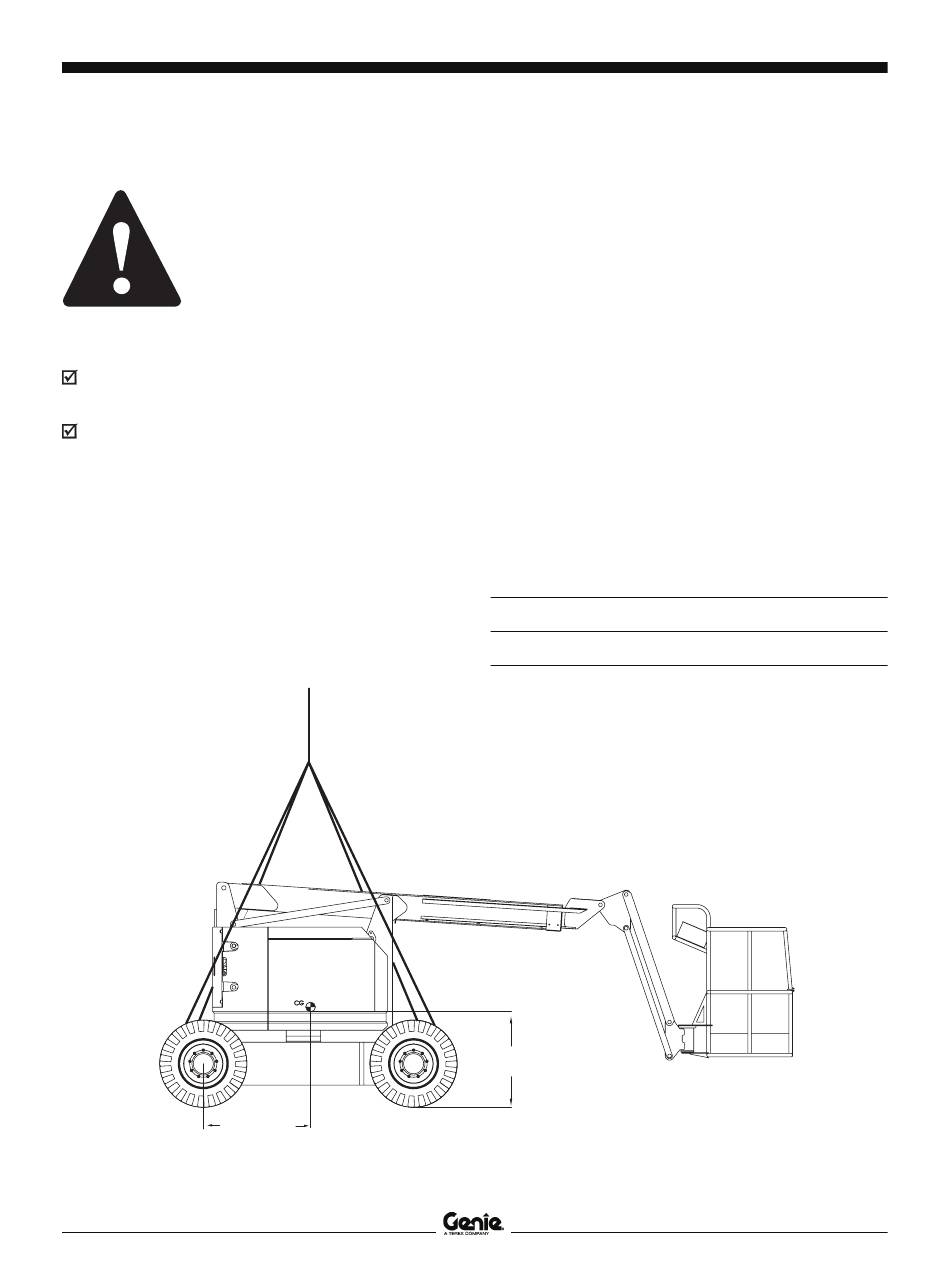

Bestimmen Sie mithilfe der Tabelle und der
Abbildung auf dieser Seite den Schwerpunkt der
Maschine.
Befestigen Sie die Ketten nur an den gekenn-
zeichneten Hebepunkten der Maschine. Es
befinden sich vier Hebepunkte am Fahrgestell.
Legen Sie alle Ketten und Gurte so an, dass
Beschädigungen der Maschine vermieden werden
und die Maschine waagerecht gehalten wird.
x-Achse
y-Achse
Y-Achse
Z-34/22 IC
Vierte Auflage • Dritter Druck
91,3 cm
84,7 cm
Teile-Nr. 1000048GR
