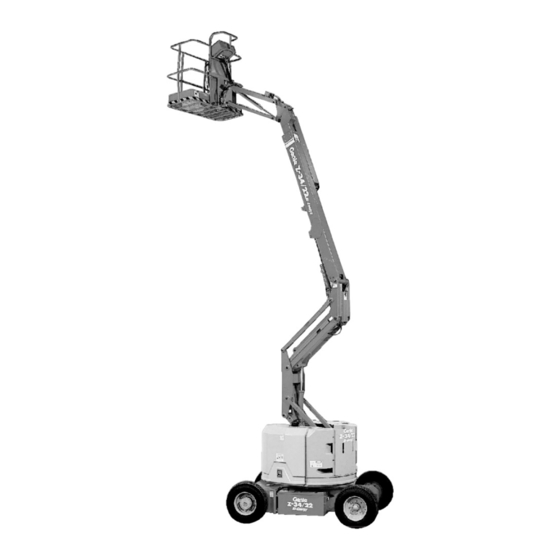

Genie Z-34/22 Bi-Energy Bedienungsanleitung Mit Wartungsinformationen
Vorschau ausblenden
Andere Handbücher für Z-34/22 Bi-Energy:
- Bedienungsanleitung (40 Seiten) ,
- Bedienungsanleitung (35 Seiten) ,
- Bedienungsanleitung (34 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Genie Z-34/22 Bi-Energy
Inhaltszusammenfassung für Genie Z-34/22 Bi-Energy
- Seite 1 Bedienungsanleitung First Edition Fifth Printing mit Wartungsinformationen Part No. 56011GR...
- Seite 2 Technische Daten ............28 Copyright © 1998 Genie Industries So erreichen Sie uns: Erste Auflage: Fünfter Druck, September 2002 Internet: http://www.genielift.com „Genie“ und „Z“ sind in den USA und vielen E-Mail: techpub@genieind.com anderen Ländern eingetragene Warenzeichen von Genie Industries. Gedruckt auf Recyclingpapier L Gedruckt in den USA.
- Seite 3 Anweisungen und Sicherheitsbestimmungen des Herstellers die Sicherheitshandbücher und Bedienungsanleitungen und die Maschinen- aufschriften, die Sicherheitsbestimmungen des Arbeitgebers und die Arbeitsanleitungen, die geltenden gesetzlichen Bestimmungen. Sie müssen für die sichere Inbetriebnahme der Maschine entsprechend geschult sein. Teile-Nr. 56011GR Genie Z-34/22 Bi-Energy...
- Seite 4 Betrieb nehmen, bis horizontalen Untergrund. die Strom führenden Leitungen abgeschaltet sind. Nehmen Sie die Maschine bei Gewitter oder Sturm nicht in Betrieb. Verwenden Sie die Maschine nicht als Masse bei Schweißarbeiten. Genie Z-34/22 Bi-Energy Teile-Nr. 56011GR...
- Seite 5 Fahren Sie mit der Maschine bei angehobenem oder ausgefahrenem Auslegerarm nicht auf unebenes Gelände, unstabilen Untergrund oder in sonstige Gefahrensituationen. Verwenden Sie keine Leitern oder Gerüste auf der Plattform, und stützen Sie Leitern oder Gerüste nicht an der Maschine ab. Teile-Nr. 56011GR Genie Z-34/22 Bi-Energy...
- Seite 6 Plattformeinstiegstor oder die Schiebetür. Entfernung zu Funken, offener Flamme und brennenden Zigaretten. Nehmen Sie die Maschine nie an gefährlichen Standorten oder an Standorten in Betrieb, an denen potenziell brennbare oder explosive Gase oder Partikel vorhanden sein könnten. Genie Z-34/22 Bi-Energy Teile-Nr. 56011GR...
- Seite 7 Stellen Sie sicher, dass alle Wartungsarbeiten der Plattformsteuerung und des Antriebsrahmens. so ausgeführt wurden, wie sie in diesem Handbuch und im Wartungshandbuch für Genie Z-34/22 Bi-Energy beschrieben werden. Vergewissern Sie sich, dass alle Aufschriften angebracht und lesbar sind. Stellen Sie sicher, dass die Bedienungsanleitungen und die Aufgaben- und Sicherheitshandbücher...
- Seite 8 Erste Auflage • Fünfter Druck SICHERHEITSBESTIMMUNGEN Gefahr der Beschädigung von Legende – Aufschriften Bauteilen Für die Produktaufschriften von Genie werden Symbole, Farbkodierungen und Signalwörter mit Verwenden Sie zum Starten des Motors keine folgender Bedeutung verwendet: Batterie bzw. kein Ladegerät mit mehr als 12V Spannung.
- Seite 9 Drehzahl 18 Schalter Primärausleger 7 Roter NOT-AUS-Taster · Schildkröte: niedrige heben/senken 8 Nicht verwendet Leerlaufdrehzahl 19 Schalter Drehtisch drehen · Hase: Volllastdrehzahl und 9 Batterieladestandsanzeige 20 Schalter Plattform schwenken (Option) schnelles Aufladen der Batterie Teile-Nr. 56011GR Genie Z-34/22 Bi-Energy...
- Seite 10 10A-Sicherungsautomat für elektrische Auswahlschalter Leerlaufdrehzahl · Schildkröte: niedrige Leerlaufdrehzahl Steuerschaltkreise · Hase: Volllastdrehzahl und schnelles Reserveantriebsschalter Aufladen der Batterie Nicht verwendet Lösen der Bremse durch Fernschalter Fahralarm Schalter Korbausleger heben/senken Schlüsselschalter für Auswahl Schalter Sekundärausleger heben/senken Plattformsteuerung/Aus/Bodensteuerung Genie Z-34/22 Bi-Energy Teile-Nr. 56011GR...
- Seite 11 Nachdem die Reparaturarbeiten abge- schlossen sind, muss der Bediener vor den Funktionstests eine erneute Inspektion vor Inbetriebnahme durchführen. Routinemäßige Wartungsinspektionen sind von qualifizierten Technikern gemäß den Hersteller- spezifikationen und den im Aufgabenhandbuch aufgelisteten Erfordernissen durchzuführen. Teile-Nr. 56011GR Genie Z-34/22 Bi-Energy...
- Seite 12 Hydraulikpumpen, -schläuche, -anschlüsse, -zylinder und -steuerblöcke Generator, Riemen und verbundene Bauteile Kraftstoff- und Hydrauliktanks Antriebs- und Drehtischmotoren und Drehmomentnaben Auslegergleitplatten Räder und Reifen Motor und motorbezogene Komponenten Begrenzungsschalter, Alarmeinrichtungen und Hupe Schrauben, Muttern und sonstige Befestigungselemente Genie Z-34/22 Bi-Energy Teile-Nr. 56011GR...
- Seite 13 Zweck der Anweisungen zu verdeutlichen. Wenn am Anfang einer Wartungsanweisung ein oder mehrere Symbole abgebildet sind, hat dies folgende Bedeutung. Für diese Arbeiten sind Werkzeuge erforderlich. Für diese Arbeiten werden Neuteile benötigt. Teile-Nr. 56011GR Genie Z-34/22 Bi-Energy...
- Seite 14 Probleme im Kühlsystem hindeuten können. 6 Bringen Sie die Batteriezellendeckel wieder an. 1 Überprüfen Sie den Kühlmittelstand im Kühlmittel-Rücklaufbehälter. Füllen Sie bei Bedarf Kühlmittel nach. Ergebnis: Der Kühlmittelstand sollte sich an der Markierung ) befinden. FULL VOLL Genie Z-34/22 Bi-Energy Teile-Nr. 56011GR...
- Seite 15 Druck in allen luftgefüllten Reifen zu sorgen. 1 Überprüfen Sie jeden Reifen mit einem Luft- druckmesser, und führen Sie bei Bedarf Luft zu. Technische Daten – Reifen Industriereifen 9-14,5 LT 6,89 bar Geländereifen 10-16,5 NHS 3,1 bar Teile-Nr. 56011GR Genie Z-34/22 Bi-Energy...
- Seite 16 Servicetechnikern gemäß den den Fahrgeschwindigkeits-Begrenzungsschalter Spezifikationen des Herstellers vorgenommen hinaus angehoben wird. werden. Nach Abschluss der Reparaturarbeiten muss der Bediener eine Inspektion vor Inbetriebnahme durchführen und die Funktionstests wiederholen, bevor die Maschine in Betrieb genommen wird. Genie Z-34/22 Bi-Energy Teile-Nr. 56011GR...
- Seite 17 Ergebnis: Die Warnleuchte sollte blinken (falls vorhanden). Maschinen mit der Funktion Plattformausrichtung ausschalten: Der Kippschalter Plattform ausrichten 17 Starten Sie den Motor. Siehe Abschnitt funktioniert nicht, wenn der Primärausleger über Bedienungsanweisungen. den Fahrgeschwindigkeits-Begrenzungsschalter hinaus angehoben wird. Teile-Nr. 56011GR Genie Z-34/22 Bi-Energy...
- Seite 18 Maschine sollte sich in die von dem gelben Pfeil auf dem Fahrgestell angezeigte Richtung bewegen und dann abrupt zum Stillstand kommen. Hinweis: Die Bremsen müssen in der Lage sein, die Maschine auf jedem Gefälle zu halten, das die Steigfähigkeit der Maschine nicht überschreitet. Genie Z-34/22 Bi-Energy Teile-Nr. 56011GR...
- Seite 19 Fahren aktiviert befindet, kann es vorkommen, dass das Fahrzeug entgegen der Bewegung des Steuerhebels Fahren/Lenken losfährt. Stellen Sie anhand der Blau farbkodierten Richtungspfeile auf der Plattformsteuerung und am Fahrgestell fest, in welche Richtung die Gelb Maschine fahren wird. Teile-Nr. 56011GR Genie Z-34/22 Bi-Energy...
- Seite 20 Inspektion sollte vom Bediener durchgeführt werden, bevor die Maschine an den Arbeitsplatz gebracht wird. Der Bediener ist dafür verantwortlich, sich über die Arbeitsplatzgefahren hinreichend zu informieren. Diese Gefahrenpunkte sind beim Bewegen, Einrichten und Betrieb der Maschine zu vermeiden. Genie Z-34/22 Bi-Energy Teile-Nr. 56011GR...
- Seite 21 Sicherheitsbestimmungen und Anweisungen in der Bedienungsanleitung und den Sicherheits- und Aufgabenhandbüchern befolgt werden. Das bedeutet, dass jeder neue Bediener vor Benutzung der Maschine eine Inspektion vor Inbetriebnahme, die Funktionstests und eine Inspektion des Arbeitsplatzes durchführen muss. Teile-Nr. 56011GR Genie Z-34/22 Bi-Energy...
- Seite 22 2 Bewegen Sie langsam den entsprechenden Funktionssteuerhebel oder Kippschalter gemäß den Markierungen auf dem Steuerpult. Maschinen mit der Funktion Plattformausrichtung ausschalten: Der Kippschalter Plattform ausrichten funktioniert nicht, wenn der Primärausleger über den Fahrgeschwindigkeits-Begrenzungsschalter hinaus angehoben wird. Genie Z-34/22 Bi-Energy Teile-Nr. 56011GR...
- Seite 23 Batterien die aus vornehmen. Hebefunktionen der Primär- und Sekundärausleger 4 Halten Sie den Reserveantriebsschalter in der nicht mehr ausgeführt werden. Stellung ein, und aktivieren Sie die gewünschte Funktion. Die Fahrfunktionen können mit Reserveantrieb nicht angesteuert werden. Teile-Nr. 56011GR Genie Z-34/22 Bi-Energy...
- Seite 24 Stellen Sie sicher, dass der Motor nicht läuft. Verwenden Sie das zur Maschine gehörende Wechselstromladegerät, um die Batterie über Nacht aufzuladen. Das Ladegerät schaltet sich automatisch ab. Verwenden Sie regelmäßig ein Wechselstrom- ladegerät, um die Batterien voll aufzuladen. Genie Z-34/22 Bi-Energy Teile-Nr. 56011GR...
- Seite 25 Drehmomentnaben drehen (siehe werden dürfen. weiter unten). Sichern Sie vor dem Transport den Drehtisch Das Schleppen der Maschine Genie Z-34/22 mit dem entsprechenden Sperrstift gegen Bi-Energy wird nicht empfohlen. Wenn die Drehung. Entsichern Sie den Drehtisch wieder Maschine geschleppt werden muss, darf die für den Betrieb.
- Seite 26 Verwenden Sie die Befestigungspunkte am Fahrgestell zum Festbinden der Maschine auf der Transportfläche. Verwenden Sie Ketten oder Gurte mit ausrei- chender Festigkeit. Verwenden Sie mindestens vier Ketten. Justieren Sie die Ketten, um Beschädigungen zu vermeiden. Lastkraftwagen-Ladefläche Lastkraftwagen- Ladefläche Genie Z-34/22 Bi-Energy Teile-Nr. 56011GR...
- Seite 27 Leinen ausreichend bemessen sind, um dem Richten Sie die Ketten so aus, dass Beschädig- Gewicht der Maschine standzuhalten. Siehe ungen der Maschine vermieden werden und die Typenschild. Maschine horizontal gehalten wird. x-Achse 91,3 cm y-Achse 84,7 cm y-Achse x-Achse Teile-Nr. 56011GR Genie Z-34/22 Bi-Energy...
- Seite 28 52664GR Aufkleber – Statuslampen Steuergerät 31788GR Gefahr – Batterie-/Ladegerätsicherheit 52968 Cosmetic – Genie Boom 32700GR Gefahr – Sicherheitshinweise 62924 Cosmetic – Genie Z-34/22 Bi-Energy 33952GR Gefahr – Neigungsalarm 62930 Cosmetic – Genie Z-34/22 37051GR Hinweis – Max. Seitenkraft 667 N 72092GR Bodensteuerpult 37052GR Hinweis –...
- Seite 29 44986 28171 52437 27564 Motorseite 41971 Die Schattierung 31508 deutet darauf hin, 43658 dass der Aufkleber oder 44980 (beispielsweise unter 28162 28161 28235 oder 28175 28177 Abdeckungen) nicht 28174 72833 62930 41971 62924 sichtbar ist. Teile-Nr. 56011GR Genie Z-34/22 Bi-Energy...
- Seite 30 Maximaler Lärmpegel bei normalen Arbeitseinsätzen (Gewichtung A) Die ständige Verbesserung aller Produkte ist ein Gewicht Siehe Typenschild wichtiger Aspekt der Unternehmensphilosophie von (Das Maschinengewicht hängt von Genie. Die Änderung der Produktdaten ohne der Konfiguration ab.) Ankündigung ist vorbehalten. Genie Z-34/22 Bi-Energy Teile-Nr. 56011GR...
- Seite 31 Genie North America Telefon 425.881.1800 Gebührenfrei USA und Canada 800.536.1800 Fax 425.883.3475 Genie Australia Pty Ltd. Telefon +61 7 3375 1660 Fax +61 7 3375 1002 Genie Scandinavia Genie China Telefon +46 31 3409612 Telefon +86 21 53852570 Fax +46 31 3409613...
