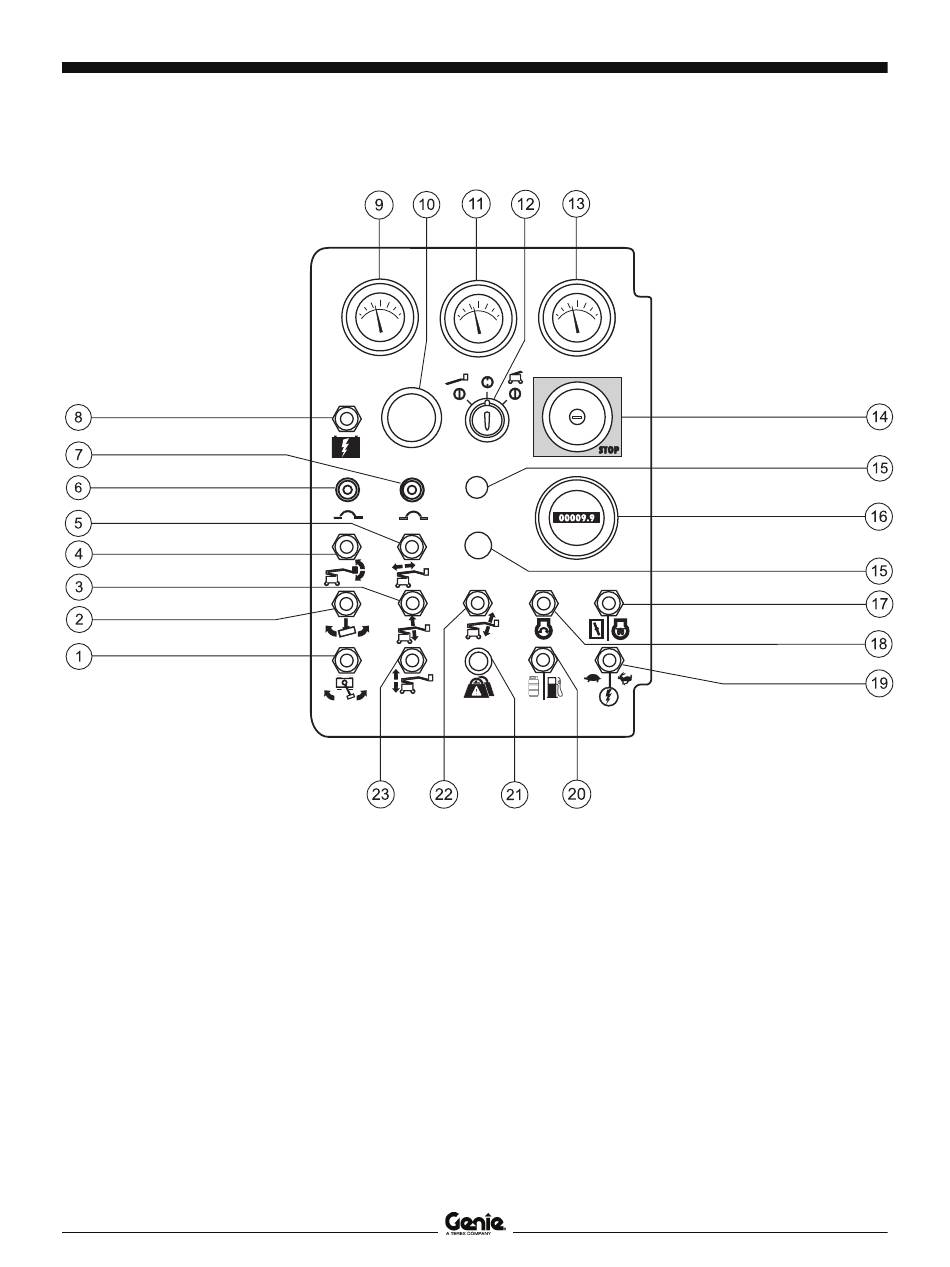

Bodensteuerpult
1 Schalter Drehtisch drehen
2 Schalter Plattform drehen
3 Schalter Primärausleger
heben/senken
4 Schalter Plattform ausrichten
5 Schalter Primärausleger
ausfahren/einfahren
6 10A-Sicherungsautomat für
elektrische Schaltkreise des
Motors
7 10A-Sicherungsautomat für
elektrische Steuerschaltkreise
8 Reserveantriebsschalter
Teile-Nr. 1000048GR
9 Benzin-/Propangasmodelle:
Wassertemperaturmesser
Dieselmodelle:
Öltemperaturanzeige
10 Fahralarm
11 Öldruckanzeige
12 Schlüsselschalter
für Auswahl
Plattformsteuerung/
Aus/Bodensteuerung
13 Spannungsanzeige
14 Roter NOT-AUS-Taster
15 Nicht verwendet
16 Betriebsstundenzähler
Z-34/22 IC
Bedienungsanleitung
STEUERUNG
17 Benzin-/Propangasmodelle:
Starthilfeschalter
Dieselmodelle:
Vorglühschalter (Option)
18 Schalter Motor starten
19 Totmannschalter
20 Benzin-/Propangasmodelle:
Kraftstoff-Auswahlschalter
21 Anzeigelampe
Plattformüberlastung (falls
vorhanden)
22 Schalter Korbausleger
heben/senken
23 Schalter Primärausleger
ausfahren/einfahren
9
