die von den gelben Dreiecken auf dem
Fahrgestell angezeigte Richtung drehen.
Fahrverhalten und Bremsen überprüfen
29 Betätigen Sie den Fußschalter.
30 Bewegen Sie den Steuerhebel Fahren langsam
in die von dem blauen Pfeil auf dem Steuerpult
angezeigte Richtung, bis die Maschine beginnt,
sich zu bewegen, und schieben Sie ihn dann
wieder in die Mittelstellung zurück.
Ergebnis: Der Fahralarm sollte ertönen. Die
Maschine sollte sich in die von dem blauen Pfeil
auf dem Fahrgestell angezeigte Richtung
bewegen und dann abrupt stehen bleiben.
31 Bewegen Sie den Steuerhebel Fahren langsam
in die von dem gelben Pfeil auf dem Steuerpult
angezeigte Richtung, bis die Maschine beginnt,
sich zu bewegen, und schieben Sie ihn dann
wieder in die Mittelstellung zurück.
Ergebnis: Der Fahralarm sollte ertönen. Die
Maschine sollte sich in die von dem gelben Pfeil
auf dem Fahrgestell angezeigte Richtung
bewegen und dann abrupt stehen bleiben.
Hinweis: Die Bremsen müssen in der Lage sein, die
Teile-Nr. 1000048GR
Maschine auf jedem Gefälle zu halten, das die
Steigfähigkeit der Maschine nicht überschreitet.
Antriebsaktivierungssystem überprüfen
32 Betätigen Sie den Fußschalter.
33 Fahren Sie den Primärausleger in die
eingefahrene Position zurück.

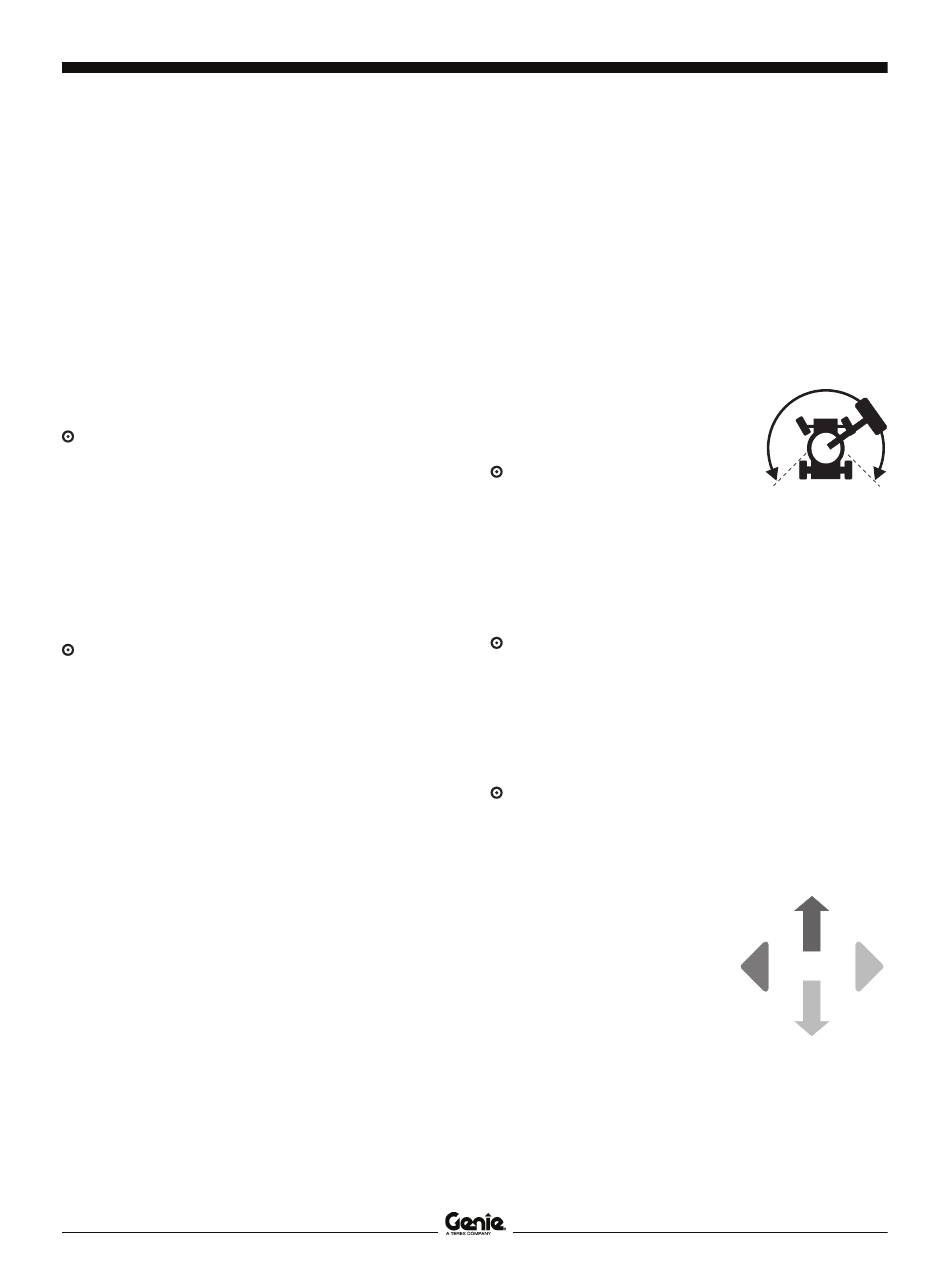

34 Drehen Sie den Drehtisch,
bis sich der Ausleger über
eines der nicht lenkbaren
Räder hinaus bewegt hat.
Ergebnis: Die Anzeigelampe
für die Antriebsaktivierung
sollte aufleuchten und
aktiviert bleiben, solange sich der Ausleger im
gezeigten Bereich befindet.
35 Bewegen Sie den Steuerhebel Fahren aus der
Mittelstellung.
Ergebnis: Die Fahrfunktion sollte nicht
angesteuert werden können.
36 Bewegen Sie den Kippschalter Fahren aktivieren
nach oben oder unten, halten Sie ihn gedrückt,
und bewegen Sie den Steuerhebel Fahren
langsam aus der Mittelstellung.
Ergebnis: Die Fahrfunktion sollte angesteuert
werden können.
Hinweis: Wenn das Antriebsaktivierungssystem
aktiviert ist, kann es
vorkommen, dass die
Maschine entgegen der
Bewegung des Steuerhebels
Fahren/Lenken losfährt.
Stellen Sie anhand der
farbkodierten Richtungspfeile
Z-34/22 IC
Bedienungsanleitung
FUNKTIONSTESTS
Blau
Gelb
