Protector AS-5120 Serie Betriebsanleitung Seite 2

AS-5120
Programmieren der aBluftsteuerung
(AS-5120 bestehend aus 1x Zentrale und 1x Fenster-Sender)
Wichtig! Um die Abluftsteuerung AS-5120 zu programmieren, muss die Umstecksicherung montiert sein!
Bevor Sie die AS-5120 NEU anlernen, sollten Sie einen RESET nach Anleitung ( Reset AS5120.pdf ) durchführen.
Nach erfolgreichem RESET sind an der AS-5120 Zentrale keine Sender mehr angelernt.
Folgende Schritte müssen Sie für ein
erfolgreiches ANLERNEN durchführen
bzw. werden ausgeführt:

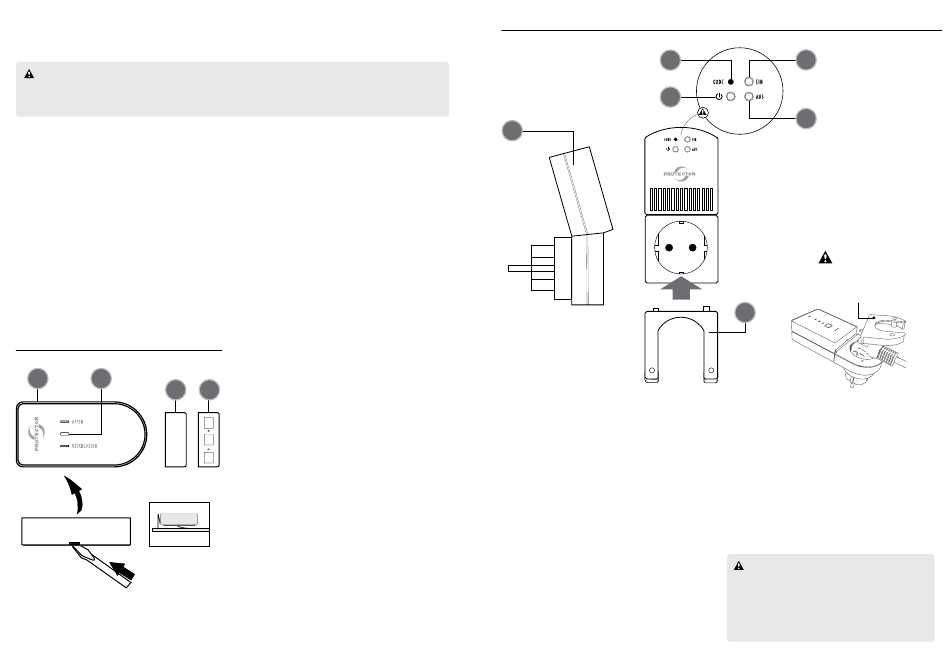

1. Zentrale mit Umstecksicherung (S) in eine
230V Netzsteckdose stecken
- Abluftsteuerung geht in die Grundstellung
Netz-LED (3) leuchtet grün (wenn AUS-LED (5)
-
rot blinkt, Umstecksicherung (S) montieren)
EIN- (4) und AUS-LED (5) sind dunkel
-
FenSter-SenDer
6 7
8
+
Batterie
CR 2477
Gehäuse öffnen durch
seitliches Hebeln mit
(6) Fenster-Sender Schraubendreher
(7) LED Status
(8) Magnet für Fenster-Sender
(U) Unterlegteile
2. Code-Taste (2) 5 Sekunden drücken, dadurch
wird die Zentrale in den Lern-Modus versetzt
Netz-LED (3) leuchtet grün
EIN- (4) und AUS-LED (5) blinken abwechselnd
-
3. Im Fenster-Sender die mitgelieferte Batterie
CR2477 polrichtig einlegen
4. 30 Sekunden warten, der Fenster-Sender
versucht sich mit der Zentrale zu verbinden
- Fenster-Sender LED blinkt abwechselnd rot
und grün
5. Aktivieren Sie den Fenster-Sender durch mehr-
maliges öffnen und schließen des Fensters
(Fenster-Sender und Magnet müssen korrekt
montiert sein)
u
Fenster-Sender
Fenster-Sender LED leuchtet bei:
- Magnet am Reed-Kontakt rot
- Magnet nicht am Reed-Kontakt grün
Zentrale
Netz-LED (2) leuchtet dauerhaft grün
-
EIN- (4) und AUS-LED (5) blinken nach erfolg-
-
reicher Verbindung mehrmals synchron
- Anlernen des Fenster-Senders der Abluftsteuerung
wurde erfolgreich durchgeführt
EIN- (4) und AUS-LED (5) entsprechend Status
-
(rot für Fenster ZU oder grün für Fenster AUF)
Fertig!
ZentrAle
2
3
1
reset der aBluft-
steuerung as-5120
Folgende Schritte müssen Sie für einen
erfolgreichen Reset durchführen bzw.
werden ausgeführt:
1. Zentrale mit Umstecksicherung (S) in eine
230V Netzsteckdose stecken
- Abluftsteuerung geht in die Grundstellung
Netz-LED (3) leuchtet grün (wenn Netz-LED rot
-
leuchtet, Umstecksicherung (S) montieren)
EIN- (4) und AUS-LED (5) leuchten je nach
-
Status des Fenster-Senders (rot oder grün)
4
(1) AS 5120 Empfänger
(2) Test-Taste Test/Codierung
5
(3) LED Netz
(4) LED Gerät Zustand EIN
(5) LED Gerät Zustand AUS
(S) Umstecksicherung
Die Umstecksicherung
muss montiert sein!
s
2. Die Code-Taste (2) 10 Sekunden gedrückt
halten
Netz-LED (3) sollte leuchtet grün
-
EIN (4)und AUS-LED (5) gehen je nach Schalt-
-
status auf dunkel
- RESET der Abluftsteuerung wurde erfolgreich
durchgeführt. Fertig!
Wichtig!
Um die Abluftsteuerung AS-5120 zu RESETEN,
muss die Umstecksicherung montiert sein!
Nach dem RESET sind keine Sender mehr angelernt
und müssen anschließend NEU angelernt werden!
