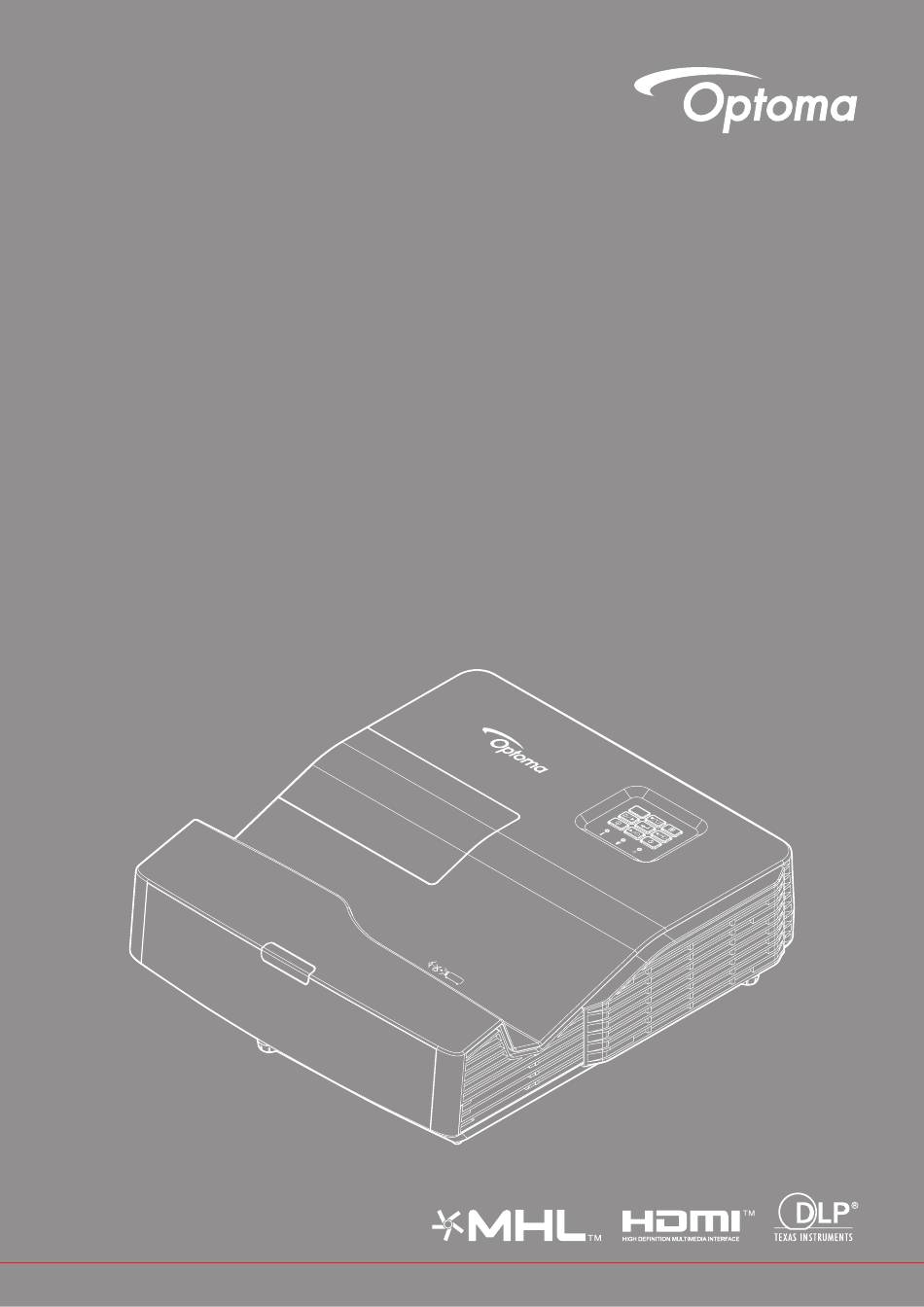

- Seite 1 -Projektor ® Bedienungsanleitung...
- Seite 2 INHALTSVERZEICHNIS SICHERHEIT ..................4 Wichtige Sicherheitshinweise ....................4 Informationen zur 3D-Sicherheit ....................5 Urheberrecht..........................6 Haftungsausschluss ........................6 Anerkennung von Marken ......................6 FCC ............................7 Konformitätserklärung für EU-Länder ..................7 WEEE ............................7 EINFÜHRUNG ..................8 Lieferumfang..........................8 Standardzubehör ........................8 Optionales Zubehör ........................
- Seite 3 Auswechseln der Lampe ......................59 Staubfilter installieren und reinigen ..................61 ZUSÄTZLICHE INFORMATIONEN ............ 62 Kompatible Auflösungen ......................62 Bildgröße und Projektionsabstand.................... 64 Projektorabmessungen und Deckenmontage ................66 IR-Fernbedienungscodes ......................67 Technische Daten ........................73 Optoma-Niederlassungen weltweit ................... 74 Deutsch...
- Seite 4 SICHERHEIT Das Blitzzeichen mit einem Pfeil am Ende in einem gleichseitigen Dreieck warnt vor nicht isolierter „gefährlicher Spannung“ innerhalb des Produkts. Diese Spannung kann elektrische Schläge verursachen. Das Ausrufezeichen in einem gleichseitigen Dreieck soll Sie auch wichtige Bedienungs- und Wartungsanweisungen in der mit dem Gerät gelieferten Literatur aufmerksam machen.
- Seite 5 Versuchen Sie niemals den Projektor in Eigenregie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Bitte nehmen Sie vor dem Einsenden Ihres Gerätes zu Reparaturzwecken Kontakt mit Optoma auf. ‡ Achten Sie auf die Sicherheitshinweise am Projektorgehäuse.
- Seite 6 ‡ Falls bei Ihnen irgendeines der folgenden Symptome auftritt, unterbrechen Sie umgehend die Betrachtung von 3D-Bildern und wenden Sie sich an einen Arzt: (1) Verändertes Sehvermögen; (2) Benommenheit; (3) Schwindel; (4) unfreiwillige Bewegungen, wie Augen- oder Muskelzucken; (5) Verwirrung; (6) Übelkeit; (7) Bewusstlosigkeit; (8) Zuckungen; (9) Krämpfe; und / oder (10) Desorientiertheit.
- Seite 7 Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohnanlagen zu gewährleisten. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann.
- Seite 8 EINFÜHRUNG Lieferumfang Packen Sie das Produkt vorsichtig aus und prüfen Sie, ob die unter dem Standardzubehör aufgelisteten Artikel vollständig sind. Einige der Artikel des optionalen Zubehörs sind je nach Modell, Spezifi kationen und Einkaufsland möglicherweise nicht verfügbar. Bitte prüfen Sie dies mit Ihrem Händler. Einige Zubehörartikel können je nach Region variieren.
- Seite 9 EINFÜHRUNG Produktübersicht Hinweiss: Blockieren Sie keine Zu-/Abluftöffnungen des Projektors. (*) Optionales Zubehör kann je nach Modell, technischen Daten und Region variieren. Eintrag Eintrag Lampenabdeckung Anschluss für Kensington -Schloss IR-Empfänger Netzanschluss Bedienfeld Ein-/Ausgänge Winkelverstellfüße 10. Belüftung (Eingang) Belüftung (Ausgang) 11. Objektiv IR-Kamera (nur bei interaktiver Sicherheitssperre Version)
- Seite 10 EINFÜHRUNG Anschlüsse Eintrag Eintrag HDMI 1-Anschluss Audioeingang USB-Anschluss* für WLAN (Dongle) Audioausgang HDMI 2 / MHL-Anschluss 10. RS-232C-Anschluss Videoanschluss 11. Anschluss für Kensington -Schloss Anschluss für USB-Lesegerät/ VGA-IN / YPbPr-Anschluss Display/FW-Aktualisierung/Maus/ Stromversorgung* VGA-Ausgang 13. Netzanschluss RJ-45-Anschluss Hinweiss: ‡ *Unterstützt Ausgabe von 5 V/1 A nur, wenn MHL-Quelle nicht erkannt wird. Falls MHL-Quelle erkannt wird, wird die Ausgabe von 5 V/1 A automatisch deaktiviert.
- Seite 11 EINFÜHRUNG Bedienfeld Eintrag Eintrag Betrieb/Bereitschaft-LED 7. Bestätigen Lampen-LED 8. Vier Richtungstasten Temperatur-LED 9. Trapezkorrektur Info 10. Menü Quelle 11. Erneute Synchronisierung IR-Empfänger 12. Power Deutsch...
- Seite 12 EINFÜHRUNG Fernbedienung Power Switch Freeze Enter Page- Laser Page+ Keystone Volume Menu HDMI Video User1 User2 User3 Source Resync Eintrag Eintrag Ein- / Austaste 15. Modus Helligkeit Standbild 16. Maus ein/aus Anzeige / Ton ausblenden 17. Stumm Linke Maustaste 18. Rechte Maustaste Bestätigen 19.
- Seite 13 Projektor darf nicht horizontal aufgestellt und nicht nach vorne/hinten oder links/rechts geneigt werden. Jede andere Ausrichtung lässt die Garantie erlöschen und kann die Lebenszeit der Projektorlampe oder des Projektors selbst verkürzen. Bitte wenden Sie sich für eine nicht standardmäßige Installation an Optoma. Deutsch...
- Seite 14 AUFSTELLUNG UND INSTALLATION Hinweis zur Projektorinstallation ‡ Stellen Sie den Projektor horizontal auf. Der Neigungswinkel des Projektors sollte 15 Grad nicht überschreiten. Zudem sollte der Projektor ausschließlich auf einem Tisch aufgestellt oder an der Decke montiert werden. Andernfalls könnte sich die Lebensdauer der Lampe dramatisch verkürzen und es drohen andere unvorhersehbare Schäden.
- Seite 15 AUFSTELLUNG UND INSTALLATION Quellen mit dem Projektor verbinden MOLEX Eintrag Eintrag Lightning-zu-HDMI-Kabel/Adapter 10. RJ-45-Kabel HDMI-Kabel 11. RS-232C-Kabel HDMI- / MHL-Kabel 12. VGA-Eingangskabel Videokabel 13. USB-Kabel (Maussteuerung) Cinch-Komponentenkabel 14. Netzkabel VGA Ausgangkabel 15. USB-zu-HDMI-Kabel/Adapter Audioeingangskabel 16. USB-Stromversorgung (5 V/1 A) Audioausgangskabel 17.
- Seite 16 AUFSTELLUNG UND INSTALLATION Projektionsbild einstellen Bildhöhe Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann. Machen Sie an der Unterseite des Projektors den höhenverstellbaren Fuß ausfindig, den Sie anpassen möchten. Drehen Sie zum Erhöhen/Absenken des Projektors die einstellbaren Füße im bzw. gegen den Uhrzeigersinn.
- Seite 17 AUFSTELLUNG UND INSTALLATION Fernbedienung in Betrieb nehmen Batterien installieren/auswechseln Zwei AAA-Batterien werden für die Fernbedienung mitgeliefert. Entfernen Sie die Batteriefachabdeckung an der Rückseite der Fernbedienung. Legen Sie AAA-Batterien wie abgebildet in das Batteriefach ein. Bringen Sie die Abdeckung wieder an der Fernbedienung an. Hinweiss: Ersetzen Sie die Batterien nur durch den gleichen und einen gleichwertigen Batterietyp.
- Seite 18 AUFSTELLUNG UND INSTALLATION Ca. ± 15 ° Ca. ± 45° Deutsch...
- Seite 19 PROJEKTOR VERWENDEN Projektor ein-/ausschalten Power Switch oder Freeze Freeze Power Switch Freeze Enter Enter Page- Laser Page+ Keystone Volume Menu HDMI Video User1 User2 User3 Source Resync Page- Laser Page+ Keystone Volume Einschalten Stellen Sie sicher, dass Netzkabel und Signal-/Eingangskabel richtig verbunden sind. Wenn die Kabel angeschlossen sind, leuchtet die Betrieb/Bereitschaft-LED rot.
- Seite 20 Page- Laser Page+ AUFSTELLUNG UND INSTALLATION Keystone Volume Eine Eingangsquelle wählen Menu Schalten Sie die angeschlossene Quelle, wie Computer, Notebook, Videoplayer etc., ein, die Sie anzeigen lassen möchten. Der Projektor erkennt die Quelle automatisch. Falls mehrere Quellen angeschlossen sind, drücken Sie HDMI Video die Eingangstaste am Bedienfeld des Projektors oder an der Fernbedienung zur Auswahl der gewünschten Quelle.
- Seite 21 PROJEKTOR VERWENDEN Menünavigation und -funktionen Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Drücken Sie zum Öffnen des OSD-Menüs die -Taste an der Fernbedienung oder am Bedienfeld. Bei angezeigtem OSD können Sie mit den Tasten Elemente im Hauptmenü...
- Seite 22 PROJEKTOR VERWENDEN OSD-Menübaum Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Präsentation Hell Kino Spiel Anzeigemodus [Daten] sRGB DICOM SIM. Benutzer Drei Dimensionen Aus [Standard] Tafel Hellgelb Wandfarbe [Daten] Hellgrün Hellblau Pink Grau Helligkeit -50 bis 50 Kontrast -50 bis 50 Schärfe 1 bis 15 Farbe...
- Seite 23 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Abbrechen [Standard] Zurücksetzen Farbabstimmung Beenden Rot Verstärkung -50 bis 50 Grün Verstärkung -50 bis 50 Blau Verstärkung -50 bis 50 Rot Grundeinstell. -50 bis 50 RGB Verst./ Grün Grundeinstell. -50 bis 50 Grundein.
- Seite 24 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte 3D-Modus DLP Link [Standard] Drei Dimensionen [Standard] 3D→2D Drei Dimensionen Auto [Standard] Side By Side 3D Format Top and Bottom Frame Sequential 3D-Sync. umkehr. Aus [Standard] 16:9 16:10 [WXGA-/WUXGA-Modelle] Seitenverhältnis LBX [mit Ausnahme von SVGA-/ XGA-Modellen]...
- Seite 25 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Front Hinten Projektion Decke oben [Standard] Hinten oben 16:9 [WXGA-/WUXGA- Bildschirmtyp Modelle] 16:10 [Standard] Hinweis zur Lampe Ein [Standard] Lampen- einstellungen Abbrechen [Standard] Lampenstd. auf Null Optional installierter Filter Nein [Standard] Filter (schreibgeschützt)
- Seite 26 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Einstellungen HDMI Verbindung HDMI Verbindung Green Grid Magenta Grid Testbild White Grid Weiß Infrarot Funktion HDMI 2 Testbild Helligkeit Kontrast Zeitsteuerung Farbabstimmung Benutzer1 Farbtemperatur Gamma Projektion Setup Lampeneinstellungen Zoom Fernbedienungs- einstellungen Standbild...
- Seite 27 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte HDMI 2 Testbild Helligkeit Kontrast Zeitsteuerung Fernbedienungs- einstellungen Farbabstimmung Benutzer3 Farbtemperatur [je nach Fernbedienung] Gamma Projektion Lampeneinstellungen Zoom Standbild Projektor-ID 00 bis 99 English [Standard] Deutsch Français Italiano Español Português Polski Nederlands...
- Seite 28 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Oben links Oben rechts Menüposition Mitte [Standard] Menü Unten links Einstellungen Unten rechts Menü Timer 5 Sek. 10 Sek. [Standard] Aus [Standard] Auto-Quelle HDMI1 HDMI2/MHL Eingabequelle Video Network Display USB-Display USB-Reader Standard [Standard]...
- Seite 29 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Grün Optionen Hintergrundfarbe Grau Logo Abbrechen [Standard] Setup OSD zurücksetzen Zurücksetzen Abbrechen [Standard] Einstellungen zurücksetzen Netzwerkstatus (schreibgeschützt) MAC-Adresse (schreibgeschützt) Aus [Standard] DHCP IP-Adresse 192.168.0.100 [Standard] Subnetzmaske 255.255.255.0 [Standard] Gateway 192.168.0.254 [Standard] 192.168.0.51 [Standard] Zurücksetzen...
- Seite 30 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Regulatory Seriennummer Quelle Auflösung 00x00 Refresh Rate 0,00Hz Anzeigemodus Betriebsmodus (Standby) Modus Hell 0 Std. Eco-Modus 0 Std. Lampenstd. Dynamic-Modus 0 Std. Eco+-Modus 0 Std. Information Stunden gesamt Netzwerkstatus IP-Adresse Projektor-ID 00 bis 99...
- Seite 31 PROJEKTOR VERWENDEN Menü ANZEIGE Menü Bildschirm Bildeinstellungen Anzeigemodus Hier finden Sie zahlreiche für verschiedene Bildtypen optimal angepasste Werkseinstellungen. ‡ Präsentation: Dieser Modus eignet sich zur Anzeige von PowerPoint-Präsentationen, wenn der Projektor mit dem PC verbunden ist. ‡ Hell: Maximale Helligkeit für PC-Quellen. Kino: Wählen Sie diesen Modus bei einer Heimkinoanlage.
- Seite 32 PROJEKTOR VERWENDEN Farbeinstell. Konfigurieren Sie die Farbeinstellungen. ‡ BrilliantColor™: Diese Funktion verwendet einen neuen Farbverarbeitungsalgorithmus und Verbesserungen zur Erzielung einer höheren Helligkeit bei realistischen, lebhafteren Farben. ‡ Farbtemperatur (nur Datenmodus): Wählen Sie eine Farbtemperatur zwischen Warm, Mittel und Kühl. ‡ Farbabstimmung: Wählen Sie die folgenden Optionen: ±...
- Seite 33 PROJEKTOR VERWENDEN Eco+: Wenn Eco+ aktiviert ist, wird die Helligkeit des Inhalts zur deutlichen Reduzierung des ‡ Lampenstromverbrauchs (um bis zu 70 %) während der Inaktivität automatisch erkannt. Zurücksetzen Setzt die Farbeinstellungen auf die werkseitigen Standardeinstellungen zurück. Menü Anzeige Drei Dimensionen 3D-Modus Nutzen Sie diese Option zum Deaktivieren der 3D-Funktion oder zur Auswahl der geeigneten 3D-Funktion.
- Seite 34 PROJEKTOR VERWENDEN Hinweiss: ‡ Weitere Informationen zum LBX-Modus: ± Einige DVDs im Letterbox-Format sind nicht für 16x9-Fernseher geeignet. In diesem Fall ist das Bild bei der Anzeige im 16:9-Modus verzerrt. Bitte zeigen Sie die DVD im 4:3-Modus an. Wenn das Format des Inhaltes nicht 4:3 ist, erscheinen bei einer 16:9-Anzeige schwarze Balken rund um das Bild.
- Seite 35 PROJEKTOR VERWENDEN WXGA-Skalierungstabelle (Leinwandtyp 16 x 10): Hinweiss: ‡ Unterstützter Bildschirmtyp 16:9 (1280 x 720), 16:10 (1280 x 800). ‡ Wenn der Anzeigetyp 16:9 ist, ist das Format 16 x 10 nicht verfügbar. ‡ Wenn der Bildschirmtyp 16:10 ist, ist das Format 16 x 9 nicht verfügbar. ‡...
- Seite 36 PROJEKTOR VERWENDEN WXGA-Skalierungstabelle (Leinwandtyp 16 x 9): 16 s: 9 Leinwände 480i/p 576i/p 1080i/p 720p 4 x 3 Auf 960 x 720 skalieren. 16 x 9 Auf 1280 x 720 skalieren. Skalierung auf 1280 x 960, dann zentrales Bild mit 1280 x 720 anzeigen. Native 1:1-Abbildung, zentriert.
- Seite 37 PROJEKTOR VERWENDEN 1080p-Skalierungstabelle: 16 s: 9 Leinwände 480i/p 576i/p 1080i/p 720p 4 x 3 Auf 1440 x 1080 skalieren. 16 x 9 Auf 1920 x 1080 skalieren. Skalierung auf 1920 x 1440, dann zentrales Bild mit 1920 x 1080 anzeigen. Native 1:1-Abbildung, zentriert.
- Seite 38 PROJEKTOR VERWENDEN Menü Anzeige Geometrische Korrektur Vier Ecken Lassen Sie das Bild so zusammendrücken, dass es in einen durch Verschieben der X- und Y-Position jeder der vier Ecken definierten Bereich passt. Horizontale Trapezkorrektur Bildverzerrung horizontal anpassen und das Bild möglichst rechteckig darstellen. Horizontale Trapezkorrektur dient der Korrektur einer verzerrten Bildform, bei der linker und rechter Bildrand ungleichmäßig lang sind.
- Seite 39 PROJEKTOR VERWENDEN Menü Setup Menü Setup Projektion Projektion Wählen Sie die bevorzugte Projektionsart zwischen Front, Hinten, Decke oben und Hinten oben. Menü Setup Bildschirmtyp Bildschirmtyp (nur bei WXGA- und WUXGA-Modellen) Wählen Sie den Bildschirmtyp zwischen 16:9 und 16:10. Menü Setup Lampeneinstellungen Hinweis zur Lampe Hier entscheiden Sie, ob Sie über eine Meldung an das Auswechseln der Lampe erinnert werden möchten.
- Seite 40 PROJEKTOR VERWENDEN Autom. aus (Min.) Hier stellen Sie den Countdown-Timer ein. Der Countdown-Timer fängt an zu zählen, wenn kein Signal am Projektor anliegt. Der Projektor wird automatisch ausgeschaltet, sobald der Countdown (in Minuten) abgelaufen ist. Zeitsteuerung Konfigurieren Sie den Zeitsteuerung. ‡...
- Seite 41 PROJEKTOR VERWENDEN Menü Einstellungs: HDMI Link Einstellungen Hinweiss: ‡ Wenn Sie HDMI-CEC-kompatible Geräte per HDMI-Kabel am Projektor anschließen, können Sie deren Betriebsmodus über die Funktion HDMI Verbindung im OSD-Menü des Projektors steuern. Dadurch ist es möglich, ein oder mehrere Geräte in einer Gruppe per HDMI Verbindung ein- und auszuschalten.
- Seite 42 PROJEKTOR VERWENDEN Menü Setup Optionen Sprache Wählen Sie die Sprache des OSD-Menüs: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Polnisch, Niederländisch, Schwedisch, Norwegisch/Dänisch, Finnisch, Griechisch, Chinesisch traditionell, Chinesisch vereinfacht, Japanisch, Koreanisch, Russisch, Ungarisch, Tschechisch, Arabisch, Thai, Türkisch, Farsi, Vietnamesisch, Indonesisch, Rumänisch und Slowakisch. Closed Caption Closed Caption ist eine Textversion von Programmton und anderen angezeigten Informationen.
- Seite 43 PROJEKTOR VERWENDEN Setzt alle Einstellungen auf die werkseitigen Standardeinstellungen zurück. Netzwerk-Menü Netzwerk-LAN-Menü Netzwerkstatus Zeigt den Netzwerkverbindungsstatus (reine Anzeige). MAC-Adresse Zeigt die MAC-Adresse (reine Anzeige). DHCP Verwenden Sie diese Option zum Aktivieren oder Deaktivieren der DHCP-Funktion. ‡ Ein: Projektor bezieht automatisch eine IP-Adresse von Ihrem Netzwerk. Aus: Zur manuellen Zuweisung von IP, Subnetzmaske, Gateway und DNS-Konfiguration.
- Seite 44 PROJEKTOR VERWENDEN Bei Herstellung einer direkten Verbindung von Ihrem Computer zum Projektor* Setzen Sie die DHCP-Option am Projektor auf „Aus“. Konfigurieren Sie IP-Adresse, Subnetzmaske, Gateway und DNS am Projektor („Netzwerk“ > „LAN“). Öffnen Sie die Seite Netzwerk- und Freigabecenter an Ihrem PC und weisen Sie die am Projektor eingestellten Netzwerkparameter auch Ihrem PC zu.
- Seite 45 PROJEKTOR VERWENDEN Menü setup Netzwerks: Control Settings LAN_RJ45-Funktion Für einen einfachen Betrieb bietet der Projektor verschiedene Netzwerk- und Fernverwaltungsfunktionen. Die LAN/ RJ45-Funktion des Projektors über ein Netzwerk, bspw. zur externen Verwaltung: Ein-/Abschaltung, Helligkeits- und Kontrasteinstellungen. Zudem können Sie Projektorstatusinformationen einsehen, wie: Videoquelle, Stummschaltung etc.
- Seite 46 PROJEKTOR VERWENDEN LAN/RJ45 Verbinden Sie ein RJ45-Kabel mit den RJ45-Ports an Projektor und PC (Notebook). Wählen Sie am PC (Notebook) Start > Systemsteuerung > Netzwerkverbindungen. Rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften. Wählen Sie im Eigenschaften-Fenster das Allgemein-Register und dann Internetprotokoll (TCP/ IP).
- Seite 47 PROJEKTOR VERWENDEN Klicken Sie auf „Eigenschaften“. Geben Sie IP-Adresse und Subnetzmaske ein, drücken Sie dann „OK“. Drücken Sie die „Menü“-Taste am Projektor. Öffnen Sie am Projektor Netzwerk > LAN. Geben Sie die folgenden Verbindungsparameter ein: ± DHCP: Aus ± IP-Adresse: 192.168.0.100 ±...
- Seite 48 PROJEKTOR VERWENDEN Informationen-Seite Haupt-Seite Werkzeuge-Seite IT-Helpdesk kontaktieren Deutsch...
- Seite 49 PROJEKTOR VERWENDEN Funktion RS232 per Telnet Es gibt eine alternative Methode zur RS232-Befehlssteuerung, das sogenannte „RS232 by TELNET“ für die LAN- / RJ-45-Schnittstelle. Kurzanleitung für „RS232 by Telnet“ ‡ Prüfen und beziehen Sie die IP-Adresse im OSD des Projektors. ‡ Stellen Sie sicher, dass der PC/das Notebook auf die Webseite des Projektors zugreifen kann.
- Seite 50 PROJEKTOR VERWENDEN Menü Infos Menü Infos Zur Anzeige der Projektorinformationen wie nachstehend aufgelistet: ‡ Regulatory ‡ Seriennummer ‡ Quelle ‡ Auflösung ‡ Refresh Rate ‡ Anzeigemodus ‡ Betriebsmodus (Standby) ‡ Lampenstd. ‡ Netzwerkstatus ‡ IP-Adresse ‡ Projektor-ID ‡ Filter Betriebsstunden ‡...
- Seite 51 PROJEKTOR VERWENDEN USB-Reader Hinweiss: Ein USB-Flash-Datenträger muss in den Projektor eingesteckt sein, wenn Sie die Funktion USB-Leser nutzen möchten. Befolgen Sie diese Schritte zur Wiedergabe von Foto- oder Offi ce-Dateien an Ihrem Projektor: Verbinden Sie ein Ende des Stromkabels mit dem Projektor und das andere Ende mit der Steckdose. Schalten Sie dann den Projektor mit der Taste „...
- Seite 52 PROJEKTOR VERWENDEN Drücken Sie zur Auswahl einer Steuerfunktion am Bildschirm oder , drücken Sie dann zum Ausführen der Steuerfunktion am Projektorbedienfeld oder an der Fernbedienung. Enter Die Symbole und Funktionen der Steuertaste sind in der folgenden Tabelle aufgeführt: Funktionssymbol Funktionsbeschreibung Foto um 90 Grad drehen Vergrößern oder verkleinern ‡...
- Seite 53 PROJEKTOR VERWENDEN Offi ce Drücken Sie zur Auswahl eines Dokuments oder , drücken Sie dann zum Aufrufen der Dokumentenbetrachter-Steuerung am Projektorbedienfeld oder an der Fernbedienung. Enter Drücken Sie zur Auswahl einer Steuerfunktion am Bildschirm oder , drücken Sie dann zum Ausführen der Steuerfunktion am Projektorbedienfeld oder an der Fernbedienung.
- Seite 54 PROJEKTOR VERWENDEN Dokumentenformat Unterstützte Seiten-/Zeilen- Dateiformat Größenbeschränkung Anmerkung Version beschränkung Adobe PDF PDF 1.0 Bis 1000 Seiten je Datei Bis 75 MB PDF 1.1 PDF 1.2 PDF 1.3 PDF 1.4 MS Word British Word 95 Da der Office-Betrachter Bis 100 MB Fettschrift wird nicht alle Seiten bei vereinfachtem...
- Seite 55 PROJEKTOR VERWENDEN USB-Display Hinweiss: Die Funktion USB-Display erfordert eine Tethering-Verbindung zwischen Smart-Gerät und Projektor. Befolgen Sie diese Schritte zum Spiegeln des Bildschirms Ihres Smart-Gerätes am Projektor: Verbinden Sie ein Ende des Stromkabels mit dem Projektor und das andere Ende mit der Steckdose. Schalten Sie dann den Projektor mit der Taste „...
- Seite 56 Öffnen Sie je nach Betriebssystem Ihres Mobilgerätes App Store (iOS) oder Google Play (Android) und installieren Sie die App HDCast Pro auf Ihrem Smart-Gerät. Falls Sie einen Laptop nutzen, laden Sie die App HDCast Pro von der Webseite www.optoma.com/ hdcastpro herunter.
- Seite 57 PROJEKTOR VERWENDEN Unterstützte Merkmale Gerät Merkmal Beschränkung Laptop Windows 10 Spiegelung Split Screen Hinweiss: Erweiterungsmodus wird nicht unterstützt. Bildschirmspiegelung, AirPlay und Foto Videoinhalte werden nicht unterstützt Dokument Kamera Split Screen Android Videoinhalt wird nicht unterstützt Spiegelung Foto Dokument Kamera Split Screen Systemanforderungen Betriebssystem / Element Anforderung...
- Seite 58 PROJEKTOR VERWENDEN Betriebssystem / Element Anforderung iOS: iOS 10 oder höher Alle iPhone™-Modelle nach iPhone 5 Gerät Alle iPad™-Modelle nach iPad mini 2 Festplattenspeicher Mindestens 40 MB freier Festplattenspeicher Android: Telefon/Tablet Android 5.0 oder höher mit 1 GB RAM Auflösung WVGA ±...
- Seite 59 WARTUNG Auswechseln der Lampe Der Projektor erkennt automatisch die Lebensdauer der Lampe. Wenn die Lampe fast am Ende Ihrer Einsatzzeit ist, erscheint eine Warnmeldung. Achtung Warnung Lampe Lampenlaufzeit überschritten. Wenn Sie diese Meldung sehen, wenden Sie sich zum Auswechseln der Lampe bitte baldmöglichst an Ihren Händler oder das nächste Kundencenter.
- Seite 60 WARTUNG Auswechseln der Lampe (Fortsetzung) Verfahren: Schalten Sie die Stromversorgung zum Projektor aus, indem Sie die „ “-Taste an der Fernbedienung oder am Projektorbedienfeld drücken. Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen. Trennen Sie das Gerät vom Stromnetz. Lösen Sie die Schraube an der Abdeckung.
- Seite 61 WARTUNG Staubfilter installieren und reinigen Staubfilter installieren Hinweiss: Staubfilter werden nur in ausgewählten Regionen mit übermäßigem Staub benötigt/mitgeliefert. Staubfilter reinigen Sie sollten den Staubfilter einmal alle drei Monate reinigen. Reinigen Sie ihn häufiger, falls der Projektor in einer staubigen Umgebung verwendet wird. Verfahren: Schalten Sie die Stromversorgung zum Projektor aus, indem Sie die „...
- Seite 62 ZUSÄTZLICHE INFORMATIONEN Kompatible Auflösungen Digitale Kompatibilität B0/Hergestellt-Timing B0/Standard-Timing B0/Detail-Timing B1/Videomodus B1/Detail-Timing 720 x 400 bei 70 Hz XGA/WXGA: Natives Timing: 640 x 480p bei 60 Hz 720 x 480p bei 60 Hz 640 x 480 bei 60 Hz 1440 x 900 bei 60 Hz XGA: 1024 x 768 bei 60 Hz 720 x 480p bei 60 Hz 1280 x 720p bei 60 Hz...
- Seite 63 Wenn der 3D-Eingang 1080p bei 24 Hz ist, sollte das DMD mit ganzzahligem Vielfachem mit 3D-Modus wiedergeben. ‡ Unterstützt NVIDIA 3DTV Play, falls keine Patentgebühr von Optoma existiert. 1080i bei 25 Hz und 720p bei 50 Hz laufen in 100 Hz; andere 3D-Timings laufen in 120 Hz. ‡...
- Seite 64 ZUSÄTZLICHE INFORMATIONEN Bildgröße und Projektionsabstand (XGA) Bildversatz Abstand Abstand Abstand von der von der zwischen Wand Abstand Breite der Höhe der Abstand von der Mitte des Mitte des (Projektionsfläche) zwischen Wand Bildgröße Bildgröße zwischen Wand Oberkante Objektivs Objektivs und Mitte des (Projektions- Bilddiagonale (Projektions-...
- Seite 65 ZUSÄTZLICHE INFORMATIONEN Bildgröße Deutsch...
- Seite 66 ZUSÄTZLICHE INFORMATIONEN Projektorabmessungen und Deckenmontage Bitte verwenden Sie bei der Installation zur Vermeidung von Schäden am Projektor unser Deckenmontageset. Falls Sie ein Deckenmontageset von Dritten nutzen möchten, stellen Sie bitte sicher, dass die Schrauben zur Befestigung des Projektors mit den folgenden Spezifi kationen übereinstimmen: ‡...
- Seite 67 ZUSÄTZLICHE INFORMATIONEN IR-Fernbedienungscodes Power Switch Freeze Enter Page- Laser Page+ Keystone Volume Menu HDMI Video User1 User2 User3 Source Resync Wiederholungs- Adresse Daten Druckschlüssel- Schlüssel Beschreibung format definition Byte 1 Byte 2 Byte 3 Byte 4 Zum Ein-/Ausschalten des Power Ein- / Austaste Projektors drücken.
- Seite 68 ZUSÄTZLICHE INFORMATIONEN Adresse Daten Wiederholungs- Druckschlüssel- Schlüssel Beschreibung format Byte 1 Byte 2 Byte 3 Byte 4 definition Trapezkorrektur + Zum Anpassen von durch Neigen des Trapezkor Projektors verursachten Trapezkorrektur - Bildverzerrungen drücken. Lautstärke + Zum Erhöhen/Verringern Lautstärke der Lautstärke drücken. Lautstärke - ‡...
- Seite 69 ZUSÄTZLICHE INFORMATIONEN Problemlösung Falls Probleme mit dem Projektor auftreten, beachten Sie bitte folgende Informationen. Falls sich ein Problem nicht beseitigen lässt, wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundencenter. Bildprobleme Es wird kein Bild angezeigt. ‡ Überprüfen Sie, ob alle Kabel und Stromverbindungen, wie im Abschnitt „Installation“ beschrieben, richtig und fest angeschlossen sind.
- Seite 70 ZUSÄTZLICHE INFORMATIONEN Verschwommene Doppelbilder ‡ Drücken Sie die „3D“-Taste und wählen Sie „Aus“; dadurch können Sie verhindern, dass normale 2D-Bilder als verschwommene Doppelbilder angezeigt werden. Zwei Bilder, side-by-side-Format ‡ Drücken Sie die „3D“-Taste und wählen bei einem zweidimensionalen HDMI 1.3 2D-Eingangssignal (1080i, nebeneinander) „Side By Side“.
- Seite 71 ZUSÄTZLICHE INFORMATIONEN LED-Meldungen Nachricht Betriebs-LED Betriebs-LED Temperatur-LED Lampen-LED (rot) (Blau) (rot) (rot) Bereitschaftsmodus Leuchtet (Netzkabel angeschlossen) Blinkt Eingeschaltet (Aufwärmen) (0,5 Sek. aus / 0,5 Sek. ein) Eingeschaltet und die Leuchtet Lampe leuchtet Blinkt (0,5 Sek. aus / 0,5 Sek. ein). Ausgeschaltet (Abkühlen) Leuchtet wieder dauerhaft rot,...
- Seite 72 ZUSÄTZLICHE INFORMATIONEN ‡ Lüfter versagt: Achtung Lüfter geschlossen Der Projektor schaltet sich automat. aus. Bitte kontaktieren Sie das Service Center. ‡ Außerhalb des Anzeigebereichs: HDMI Bereichüberschr. ‡ Abschaltwarnung: Abschalten Ausschalt-Timer aktiv Ausschalten in Sek. ‡ Sicherheits-Timer-Alarm: Achtung Sicherheits-Timer-Alarm Zeitübersch. in Sek.
- Seite 73 ZUSÄTZLICHE INFORMATIONEN Technische Daten Optisch Beschreibung - Videotiming bis 1080p Maximale Auflösung - Grafiktiming bis 1920 x 1080 bei 60 Hz Native Auflösung XGA/ WXGA/ 1080p Objektiv Manueller Fokus - XGA: 70 bis 100 Zoll Bildgröße (diagonal) - WXGA: 85 bis 115 Zoll - 1080p: 80 bis 100 Zoll - XGA: 0,472 bis 0,675 m - WXGA: 0,485 bis 0,656 m...
- Seite 74 ZUSÄTZLICHE INFORMATIONEN Optoma-Niederlassungen weltweit Bitte wenden Sie sich für Service und Kundendienst an Ihre örtliche Niederlassung. Japan 3178 Laurelview Ct. 888-289-6786 東京都足立区綾瀬3-25-18 Fremont, CA 94538, USA 510-897-8601 info@os-worldwide.com 株式会社オーエス www.optomausa.com services@optoma.com コンタクトセンター: 0120-380-495 www.os-worldwide.com Kanada Taiwan 3178 Laurelview Ct. 888-289-6786 12F., No.213, Sec.
- Seite 75 *36.7C601G001-A* P/N:36.7C601G001-A www.optoma.com...
