Einleitung:
Der Zusammenbau sollte in der Reihenfolge der
Baustufen nach dieser Anleitung erfolgen.
Die mit Laser geschnittenen Bauteile sind mit
Bauteilnummern versehen. Einige Teile müssen
möglicherweise (fertigungsbedingt) mit einem dünnen
Bastlermesser nachgeschnitten werden und die
dunklen Kanten der Laserteile sollten mit Schleifpapier
gesäubert werden, um gute Verklebungen zu erzielen.
Alle Bauteile vor dem Kleben auf den richtigen Sitz
prüfen, eventuell muss etwas nachgearbeitet werden.
Vor Beginn der nächsten Baustufe sollten alle
Klebestellen gut ausgehärtet sein. Zum Kleben
empfehlen wir einen schnell aushärtenden,
wasserfesten Weißleim. Auf das noch nicht lackierte
Mahagoni-Holz bzw. auf die später sichtbaren
Außenseiten darf kein Leim oder Klebstoff kommen, da
dies nach dem Lackieren als Fleck erscheint. Am
Besten werden die Bauteile aus Mahagoni-Holz vor
dem Leimen mit Porenfüller (Bestell-Nummer 7666/02)
grundiert und geschliffen. Bevor das Boot ins Wasser
gesetzt wird, muss es mit Bootslack innen und außen
lackiert werden, damit das Holz und die Leimstellen
wasserfest werden. Teile, die auf den Bootslack geklebt
werden, mit einem 2-Komponenten-Klebstoff
verbinden.
1

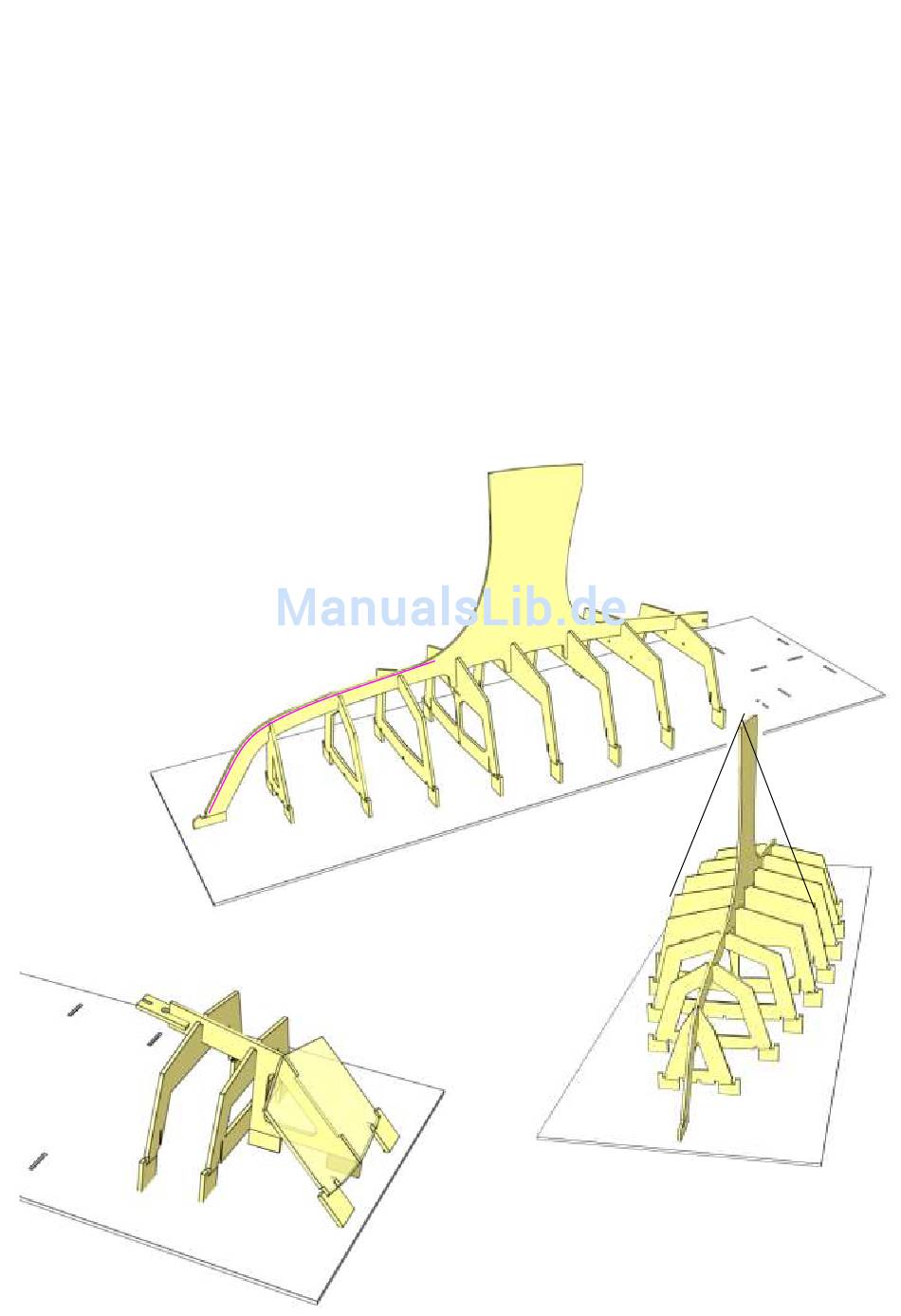

Die Spanten 4 -11 auf die Hellingplatte 0
stecken. Den Kiel 12 vorne von der markierten
roten Linie auf beiden Seiten spitz zu schleifen.
Den Kiel 12 auf die Spanten stecken. Alle Teile
sind verzahnt und dadurch automatisch
ausgerichtet.
13
3
10
11
0
Die Kielflosse ausrichten und mit
Malerkrepp fixieren. Spanten und
Kiel in den Eckverbindungen
verkleben.
14
1
2
12
8
9
2
3
Die Spanten 2-3 auf die Helling stecken, das hintere Kielteil
14 aufstecken und verkleben. Den Spant 1 und die
Verbindung 13 aufkleben.
RC-Funktionen:
Technische Daten:
Länge
Breite
Masthöhe
Verdrängung
Hauptsegel
Focksegel
Standard-Servo Ruder ca. 3 Kg
Standard-Servo Segel ca. 5 Kg
Akku
4
5
6
7
Ruder
Segelverstellung
ca. 810 mm
ca. 235 mm
ca. 1050 mm
ca. 2600 g
ca. 17,0 dm²
ca.
8,6 dm²
ca. 1000 mAH
