3.4.2 Freigabe logik Block

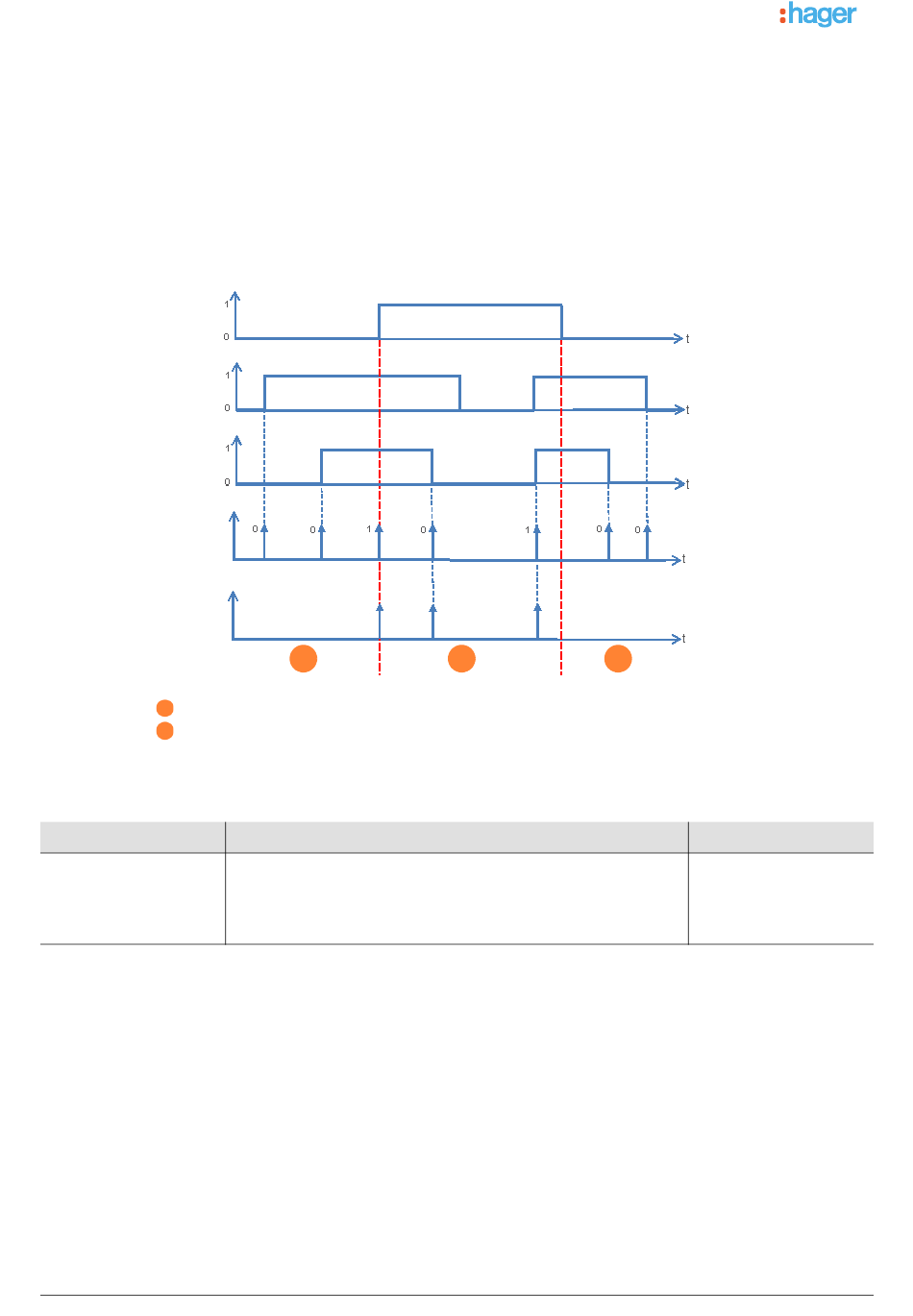

Prinzip der Logik Block Freigabe:
Die Parameter sind folgend eingestellt:
-
Freigabe logik Block : 0 = Gesperrt, 1 = Freigegeben.
-
Aktion bei logik Ausgang = 0 : Szene 1.
-
Aktion bei logik Ausgang = 1 : Szene 2.
-
Logik Eingang 1 und 2 sind UND verknüpft.
-
Logik Ausgang senden: Bei Eingangsänderung.
Freigabe logik Block
Logik Eingang 1
Logik Eingang 2
Logik Ausgang
Ausgang
1
Der Logik Ausgang hat keinen Einfluss auf den Ausgang.
2
Die Befehle vom Logik Ausgang werden ausgeführt.
Hinweis: Die Befehle vom Logik Ausgang werden entsprechend dem Parameter Logik Ausgang bei Freigabe senden werden
gleich nach Freigabe ausgeführt.
Parameter
Objekt Freigabe logik
Block
Hinweis: Wenn der Logik Block gesperrt ist wird die logische Verknüpfung nicht verarbeitet.
Kommunikationsobjekte:
* Defaultwert
TYA661A/B - TYA663A
Szene 2
1
Das Kommunikationsobjekt Logik Block 1 – Freigabe und die
zugehörigen Parameter sind ausgeblendet.
Das Kommunikationsobjekt Logik Block 1 – Freigabe und die
zugehörigen Parameter sind eingeblendet.
Block 1
95 - Logik Block 1 - Freigabe (1 bit - 1.003 DPT_Enable)
Block 2
101 - Logik Block 2 - Freigabe (1 bit - 1.003 DPT_Enable)
Szene 1
Szene 2
2
Beschreibung
24
1
Wert
Inaktiv*
Aktiv
