Bestellnummer
TXA661A
TXA661B
TXA663A
TXA664A

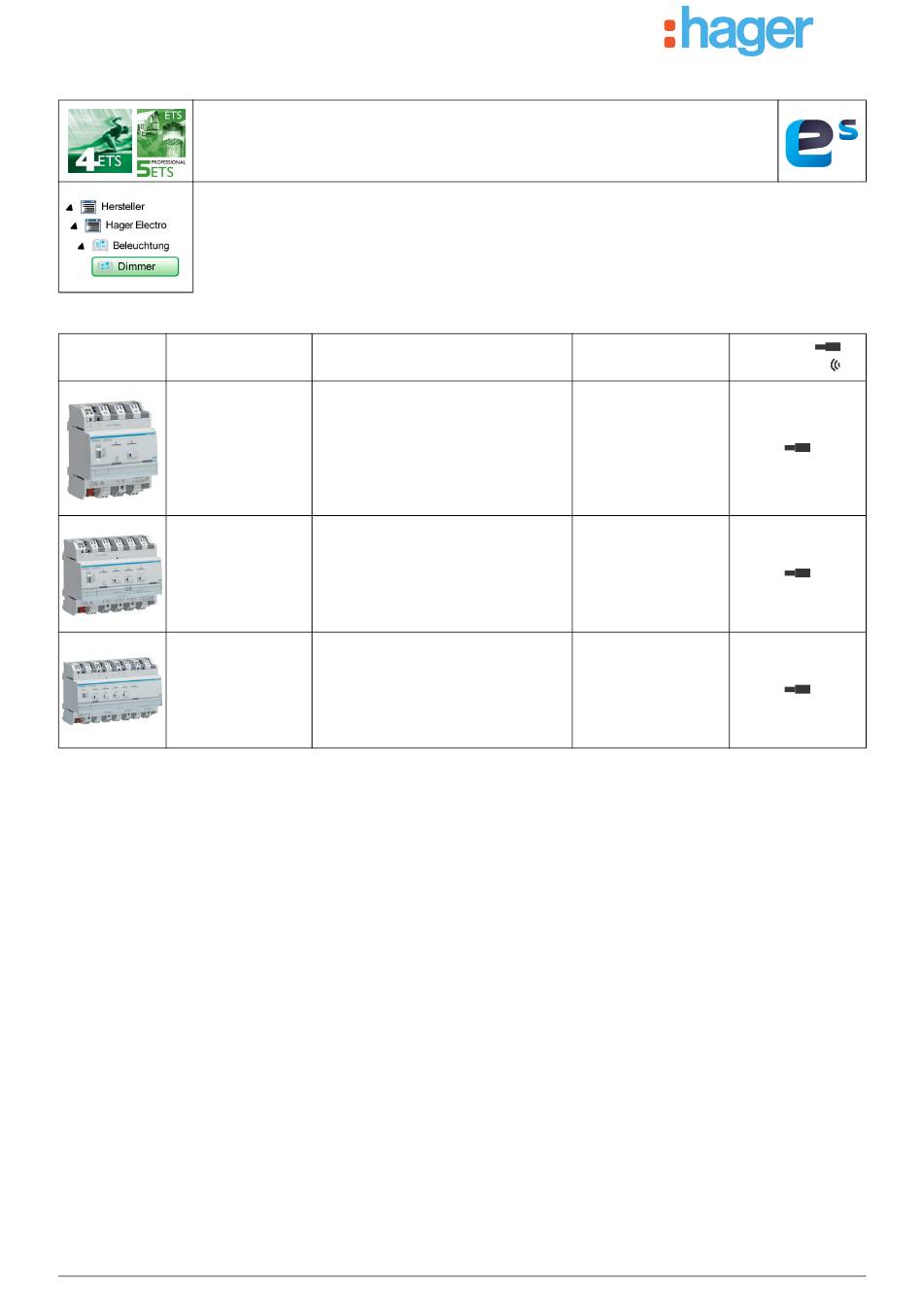

TXA661 A/B - TXA663A - TXA664A
Applikationsbeschreibung
Elektrische/mechanische Daten: siehe bedienungsanleitung des produkts
Produkt-bezeichnung

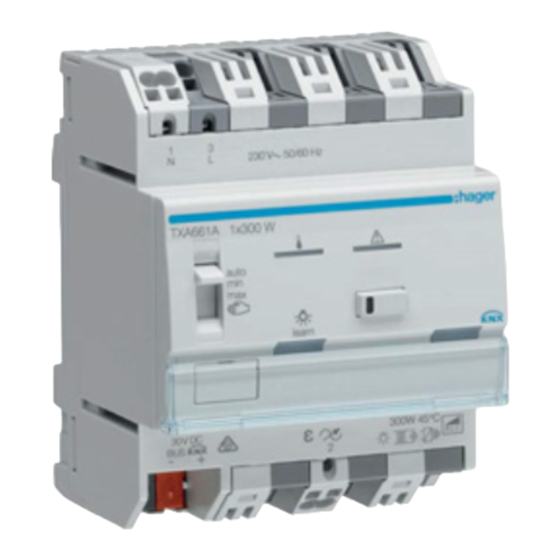

Dimmer 1-fach, 300W
Dimmer 1-fach, 600W
Dimmer 3-fach, 300W
Dimmer 4-fach, 300W
1
Dimmer KNX: 1, 3 und 4-fach
Applikations-
TP-Produkt
programm
Funkprodukt
STXA661
Version 1.x
STXA663
Version 1.x
STXA664A
Version 1.x
6LE001736A
Werbung
Verwandte Anleitungen für hager TXA661A
Inhaltszusammenfassung für hager TXA661A
- Seite 1 Applikationsbeschreibung Dimmer KNX: 1, 3 und 4-fach Elektrische/mechanische Daten: siehe bedienungsanleitung des produkts Applikations- TP-Produkt Bestellnummer Produkt-bezeichnung programm Funkprodukt TXA661A Dimmer 1-fach, 300W STXA661 Version 1.x TXA661B Dimmer 1-fach, 600W STXA663 TXA663A Dimmer 3-fach, 300W Version 1.x STXA664A TXA664A Dimmer 4-fach, 300W Version 1.x...
- Seite 2 4.2.5 Zwangssteuerung ............................34 4.2.6 Automatik................................. 36 4.2.7 Szene................................39 5. Anhang.................................... 42 5.1 Spezifikationen ................................42 5.1.1 TXA661A/B ..............................42 5.1.2 TXA663A ................................. 43 5.1.3 TXA664A ................................. 44 5.2 Kenndaten ................................. 44 5.3 Index der Objekte ..............................45 TXA661 A/B - TXA663A - TXA664A...
- Seite 3 *.knxprod ETS5 *.knxprod 1.2.2 Applikationsbezeichnung Applikation Bestellnummer STXA661 TXA661A/B STXA663 TXA663A STXA664 TXA664A 1.3 Zum Programm Easy tool Dieses Gerät kann auch mithilfe des Konfigurationstools TXA100 parametriert werden. Es setzt sich aus einem TJA665- Konfigurationsserver zusammen. Es ist zwingend notwendig, eine Aktualisierung der Softwareversion des Konfigurationsservers durchzuführen.
- Seite 4 2. Allgemein Beschreibung 2.1 Installation des Geräts 2.1.1 Übersichts Darstellung KNX Schalter TXA661A/B Last KNX Melder TXA663A Funkschalter Medienkoppler TXA664A Funk Funkmelder Local Server ETHERNET Touchscreen Touchpad Smartphone TXA661 A/B - TXA663A - TXA664A 6LE001736A...
- Seite 5 2.1.2 Anschluss TXA661A/B TXA663A TXA661 A/B - TXA663A - TXA664A 6LE001736A...
- Seite 6 TXA664A Hinweis: die stellungen min und max ermöglichen die einstellung der geringsten bzw. der höchsten beleuchtungsstufe der ausgänge. Diese Einstellung erfolgt durch das Abspeichern des aktuellen Ausgangswerts, indem man den entsprechenden Taster am Ausgang auf der Vorderseite des Geräts lang drückt. 2.1.3 Physikalische Adressierung Um die physikalische Adressierung durchzuführen oder zu prüfen, ob der Bus angeschlossen ist, den Leuchttaster betätigen (siehe Kapitel 2.1.2 für die Lokalisierung des Tasters).
- Seite 7 2.2 Funktionsmodule der Applikation Das Gerät hat mehrere Befehlsmodi mit jeweils einer eigenen Priorität. Zwangssteuerung Hoch Ä Niedrig AUSGANGSMODULE Ausgang Dimmwert Grundfunktionen* Hoch Ä Niedrig * Schalten - Dimmen - Zeitschalter - Szene: Der letzte erhaltene Befehl ist prioritär. 2.2.1 Hauptfunktionen Die Applikationen ermöglichen die individuelle Konfiguration der Geräteausgänge.
- Seite 8 ■ Relatives oder absolutes Dimmen (Dimmwert) Beim relativen Dimmen wird der Dimmwert in Relation zum momentanen Dimmwert erhöht oder verringert. Dies erfolgt zum Beispiel durch eine lange Betätigung eines Tastsensors. Beim absoluten Dimmen wird dem Dimmer der zu erreichende Dimmwert als fester Wert in % vorgegeben. ■...
- Seite 9 3. Programmierung durch ETS Die Funktionsweise der verschiedenen Geräte unterscheidet sich nur in der Anzahl der Ausgänge. Aus diesem Grund wird immer nur ein Gerät oder ein Ausgang beschrieben. Parameter 3.1.1 Auswahl Anzahl der benutzten Ausgänge (Ausschließlich Referenz TXA663A) Parameter Beschreibung Wert Anzahl der benutzten...
- Seite 10 3.1.3 Funktionen der Ausgänge Dieses Parameterfenster ermöglicht die Einstellung der Geräteausgänge. Diese Parameter sind für jeden Ausgang einzeln verfügbar. 3.1.3.1 Andimmzeit (soft-Ein) - Ausdimmzeit (soft-Aus) Befehl Dimmwert 100% 100% Andimmzeit (soft-Ein) Ausdimmzeit (soft-Aus) TXA661 A/B - TXA663A - TXA664A 6LE001736A...
- Seite 11 Parameter Beschreibung Wert Andimmzeit (soft-Ein) Dieser Parameter definiert die Andimmzeit zum 0*...1h45m00s Erreichen des Dimmwerts nach dem Eingang eines EIN-Befehls. Parameter Beschreibung Wert Ausdimmzeit (soft-Aus) Dieser Parameter definiert die Ausdimmzeit zum 0*...1h45m00s Erreichen des Dimmwerts 0% nach dem Eingang eines AUS-Befehls. 3.1.3.2 Zeitschalter Mit der Zeitschalter-Funktion kann ein Beleuchtungskreis für eine einstellbare Dauer eingeschaltet werden.
- Seite 12 Funktionsprinzip: Befehl Anfang Anfang Ende Anfang Anfang Ende 100% Ausgang Statusanzeige Schalten Statusanzeige Dimmwert Tm: Zeitschaltdauer Tp: Dauer der Voranzeige Hinweis: ist die vorlaufzeit der ausschaltvorwarnung größer als die dauer des zeitschalters, wird die ausschaltvorwarnung nicht ausgelöst. Kommunikationsobjekte: 10 - Ausgang 1 - Zeitschalter (1 Bit – 1.001 DPT_Switch) 24 - Ausgang 2 - Zeitschalter (1 Bit –...
- Seite 13 Funktionsprinzip: Zwangssteuerung Ein Zwangssteuerung Ein Ende der Ende der Zwangssteuerung Zwangssteuerung Zwangssteuerungsbefehl Zwangsste Ende der Zwangssteuerung uerung Zwangssteuerung Ausgang 100% Ausgang Statusanzeige Schalten Ende der Ende der Ende der Zwangssteuerung Statusanzeige Zwangssteuerung Zwangssteuerung Zwangssteuerung Zwangssteuerung Zwangssteuerung Zwangssteuerung Kommunikationsobjekte: 12 - Ausgang 1 - Zwangssteuerung (2 Bit – 2.002 DPT_Bool_Control) 26 - Ausgang 2 - Zwangssteuerung (2 Bit –...
- Seite 14 Funktionsprinzip: Schalten Schalten Automatik Dimmwert 100% Automatik Dimmwert Automatik Inaktiv Aktiv Inaktiv deaktivieren Status Automatik Inaktiv Aktiv Inaktiv deaktivieren 100% Ausgang Kommunikationsobjekte: 4 - Ausgang 1 - Schalten Automatik (1 Bit – 1.001 DPT_Switch) 18 - Ausgang 2 - Schalten Automatik (1 Bit – 1.001 DPT_Switch) 32 - Ausgang 3 - Schalten Automatik (1 Bit –...
- Seite 15 3.1.3.5 Szene Mit der Funktion Szene können Gruppen von Ausgängen in einen einstellbaren vordefinierten Zustand versetzt werden. Jeder Ausgang kann in 64 verschiedene Szenen integriert werden. Parameter Beschreibung Wert Anzahl verwendeter Dieser Parameter legt die Anzahl verwendeter Szenen fest. 8* - 16 - 32 - 48 - 64 Szenen Hinweis: falls die am objekt szene eingegangene szenennummer größer ist als die maximale szenenanzahl, bleibt der zustand des ausgangs unverändert.
- Seite 16 Funktionsprinzip: Heller Dunkler Dunkler Steuerung Dimmwert Stopp Stopp Stopp Statusanzeige Dimmwert Statusanzeige Schalten Szene 1 Szene 1 Szene 1 Szenennummer ausführen speichern ausführen 100% Ausgang Einlernen und Speichern von Szenen Dieser Vorgang ermöglicht die Änderung und Speicherung einer Szene. Zum Beispiel durch die lokale Betätigung der Taster im Raum oder durch das senden von Werten aus einer Visualisierung.
- Seite 17 Hier die Szenenspeicherung am Beispiel von lokalen Tastern. • Szene durch kurzes Betätigen des Senders, der die Szene startet, aktivieren. • Die Ausgänge (Licht, Rollläden, ...) mit Hilfe der üblichen lokalen Bediengeräte (Taster, Fernbedienung, ...) in den gewünschten Zustand versetzen. •...
- Seite 18 3.2 Kommunikationsobjekte Anzahl Name Funktion des Objekts Länge Ü Ausgang 1 Schalten 1 Bit Ausgang 1 Dimmen 4 Bit Ausgang 1 Dimmwert 1 byte Ausgang 1 Abspeicherung der Last 1 Bit Ausgang 1 Schalten Automatik 1 Bit Ausgang 1 Dimmwert in % Automatik 1 byte Ausgang 1 Automatik deaktivieren...
- Seite 19 Anzahl Name Funktion des Objekts Länge Ü Ausgang 3 Schalten 1 Bit Ausgang 3 Dimmen 4 Bit Ausgang 3 Dimmwert 1 byte Ausgang 3 Abspeicherung der Last 1 Bit Ausgang 3 Schalten Automatik 1 Bit Ausgang 3 Dimmwert in % Automatik 1 byte Ausgang 3 Automatik deaktivieren...
- Seite 20 3.2.1 Schalten Name Funktion des Objekts Datentyp Flags 0, 14, 28, 42 Ausgang x Schalten 1 bit - 1.001 DPT_Switch K, L, S Diese Objekte sind immer aktiviert. Sie ermöglichen das Schalten des Ausgangskontakt in Abhängigkeit vom Wert, der an den KNX-Bus geschickt wird. Schließer: Bei Eingang eines OFF-Befehls stellt sich der Ausgang auf den Dimmwert 0% um.
- Seite 21 3.2.3 Abspeicherung der Last Name Funktion des Objekts Datentyp Flags 3, 17, 31, 45 Ausgang x Abspeicherung der Last 1 bit - 1.003 DPT_Enable K, L, S Diese Objekte sind immer aktiviert. Sie ermöglichen das Starten des Abspeichervorgangs in Abhängigkeit vom Wert, der an den KNX-Bus geschickt wird.
- Seite 22 Name Funktion des Objekts Datentyp Flags 7, 21, 35, 49 Ausgang x Status Automatik deaktivieren 1 bit - 1.003 DPT_Enable K, L, Ü Dieses Objekt wird aktiviert, wenn der Parameter Automatik deaktivieren aktiviert wurde. Mit diesem Objekt kann der Zustand der Funktion Automatik Deaktivierung auf den Bus KNX gesendet werden. Objektwert: Ist die Funktion Automatik Deaktivierung deaktiviert, wird ein Telegramm mit dem Logikwert 0 gesendet.
- Seite 23 3.2.7 Szene Name Funktion des Objekts Datentyp Flags 11, 25, 39, 53 Ausgang x Szene 1 byte - 18.001 K, L, S DPT_SceneNumber Dieses Objekt wird aktiviert wenn der Parameter Szene aktiv ist. Dieses Objekt ermöglicht den Wiederaufruf bzw. die Speicherung einer Szene. Nachstehend finden Sie Details zum Format des Objekts.
- Seite 24 Name Funktion des Objekts Datentyp Flags 13, 27, 41, 55 Ausgang x Statusanzeige Zwangssteuerung 1 bit - 1.011 DPT_State K, L, Ü Dieses Objekt wird aktiviert wenn der Parameter Zwangssteuerung aktiv ist. Dieses Objekt ermöglicht die Übermittlung des Status der Zwangsteuerung des Geräts an den KNX-Bus. Objektwert: 0 = Kein Zwang, 1 = Zwang: Wenn die Zwangssteuerung deaktiviert ist, wird ein Telegramm mit dem logischen Wert 0 gesendet.
- Seite 25 4.1 Einführung in das Gerät ■ TXA 661A/B: Dimmer 1-fach, 300W Übersicht Gerät: Übersicht der Kanäle: 0 Eingang 1 Ausgang TXA661A - 1 - 1 Haus - Dimmen ■ TXA 663A: Dimmer 3-fach, 300W Übersicht Gerät: Übersicht der Kanäle: 0 Eingang...
- Seite 26 ■ TXA 664A: Dimmer 4-fach, 300W Übersicht Gerät: Übersicht der Kanäle: 0 Eingang 4-fach Ausgang TXA663A - 1 - 1 Haus - Dimmen TXA663A - 1 - 2 Haus - Dimmen TXA663A - 1 - 3 Haus - Dimmen TXA663A - 1 - 4 Haus - Dimmen ■...
- Seite 27 ■ Verfügbare Funktionen Beleuchtung Dimmen Dimmen heller/ON Dimmen dunkler/OFF Schalten Dimmen heller/dunkler Um (Toggeln) Dimmen Zeitschalter Dimmen Schalter Zwangssteuerung Ein Taste Automatik Dimmen Zwangssteuerung Aus Schalter Automatik Dimmen Taste Zwangssteuerung ON (1) Szene Taste Zwangssteuerung OFF (1) Schalter Szene Automatik ON Automatik deaktivieren Automatik OFF Taste Automatik deaktivieren (1)
- Seite 28 4.2 Gerätefunktionen 4.2.1 Schalten Mit der Funktion Schalten kann ein Ausgang ein- bzw. ausgeschaltet werden. Der Befehl kann von Schaltern, Tastern oder anderen Steuereingängen kommen. ■ Ein: ermöglicht, die beleuchtungsanlage anzuschalten. Eingänge Ausgänge WST316 - 1 - 1 TXA663 - 1 - 1 Haus Haus - Dimmen Schließen des Eingangskontakts: das licht wird auf der zuletzt gespeicherten stufe angeschaltet...
- Seite 29 4.2.2 Relatives oder absolutes Dimmen (Dimmwert) Beim relativen Dimmen wird der Dimmwert in Relation zum momentanen Dimmwert erhöht oder verringert. Dies erfolgt zum Beispiel durch eine lange Betätigung eines Tastsensors. Beim absoluten Dimmen wird dem Dimmer der zu erreichende Dimmwert als fester Wert in % vorgegeben. ■...
- Seite 30 Hinweis: im moment der verknüpfung muss der dimmwert für das schließen des eingangskontakts festgelegt werden. ■ Dimmen Schalter: ermöglicht, das licht je nach öffnung oder schließung des eingangskontakts mit zwei festgelegten dimmwerten zu dimmen. Eingänge Ausgänge TXB692F - 1 - 1 TXA663 - 1 - 1 Haus Haus - Dimmen...
- Seite 31 4.2.3 Andimmzeit (soft-Ein) - Ausdimmzeit (soft-Aus) Befehl Dimmwert 100% 100% Andimmzeit (soft-Ein) Ausdimmzeit (soft-Aus) Parameter Beschreibung Wert Andimmzeit (soft-Ein) Dieser Parameter definiert die Andimmzeit zum 0*...6553s Erreichen des Dimmwerts nach dem Eingang eines EIN-Befehls. Parameter Beschreibung Wert Ausdimmzeit (soft-Aus) Dieser Parameter definiert die Ausdimmzeit zum 0*...6553s Erreichen des Dimmwerts 0% nach dem Eingang eines AUS-Befehls.
- Seite 32 4.2.4 Zeitschalter Mit der Zeitschalter-Funktion kann ein Beleuchtungskreis für eine einstellbare Dauer eingeschaltet werden. Die Zeitschaltung kann vor Ablauf der Verzögerungszeit unterbrochen werden. Eine einstellbare Ausschaltvorwarnung kündigt das Ende der Verzögerungszeit durch das Halbieren der anstehenden Dimmwertes des Ausgangs an. Parameter Beschreibung Wert...
- Seite 33 ■ Verknüpfung: Mit der Zeitschalter-Funktion kann ein Beleuchtungskreis für eine einstellbare Dauer eingeschaltet werden. Eingänge Ausgänge WST316 - 1 - 1 TXA663 - 1 - 1 Haus Haus - Dimmen Kurzes Schließen des Eingangskontakts: das licht wird für eine festgelegte zeit auf der zuletzt gespeicherten stufe angeschaltet Unterbrechung der Zeitschaltung: Längeres Schließen des Eingangskontakts: beenden der laufenden zeitschaltung und ausschalten des lichts Hinweis: es ist möglich, im moment der verknüpfung die zeitschaltdauer festzulegen.
- Seite 34 4.2.5 Zwangssteuerung Mit der Zwangssteuerfunktion kann für einen Ausgang ein definierter Zustand erzwungen werden. Priorität: Zwangssteuerung > Grundfunktionen. Nur ein Befehl Zwangsteuerung AUS gibt den Ausgang zu Steuerung frei. Nach Ende der Zwangssteuerung schaltet der Ausgang wieder in den Zustand, in dem er sich vor der Zwangssteuerung befand (Speicher-Funktion).
- Seite 35 Zwangssteuerung Aus: ermöglicht, die beleuchtungsanlage zwangsweise zu steuern und ausgeschaltet zu lassen. Eingänge Ausgänge TXB692F - 1 - 1 TXA663 - 1 - 1 Haus Haus - Dimmen Schließen des Eingangskontakts: ausschalten des lichts Öffnen des Eingangskontakts: ende der zwangssteuerung Taste Zwangssteuerung OFF: ermöglicht, die beleuchtungsanlage mithilfe eines tasters zwangsweise zu steuern und ausgeschaltet zu lassen.
- Seite 36 4.2.6 Automatik Mit der Automatik-Funktion kann ein Ausgang parallel zur Funktion Schalten angesteuert werden. Beide Funktionen besitzen den gleichen Prioritätsgrad. Der letzte erhaltene Befehl beeinflusst den Zustand des Ausgangs. Zur Aktivierung oder Deaktivierung einer Automatik wird ein zusätzliches Befehlsobjekt verwendet. Beispiel: Wir ein Ausgang gleichzeitig durch einen Taster und eine Automatik (Zeitschalter, Dämmerungsschalter, Wetterstation...) angesteuert, kann die Automatik aus Komfortgründen (Ferien, Feste, ...) deaktiviert werden.
- Seite 37 Automatik OFF: ermöglicht, die beleuchtungsanlage mithilfe der automatik anzuschalten. Eingänge Ausgänge TXB692F - 1 - 1 TXA663 - 1 - 1 Haus Haus - Dimmen Schließen des Eingangskontakts: ausschalten des lichts Öffnen des Eingangskontakts: keine aktion Schalten Automatik: ermöglicht, die beleuchtungsanlage mithilfe der automatik (schalter) an- oder auszuschalten. Eingänge Ausgänge TXB692F - 1 - 1...
- Seite 38 Hinweis: im moment der verknüpfung müssen die dimmwerte für das öffnen oder schließen des eingangskontakts festgelegt werden. Automatik deaktivieren: ermöglicht, die automatik zu deaktivieren. Eingänge Ausgänge TXB692F - 1 - 1 TXA663 - 1 - 1 Haus Haus - Dimmen Schließen des Eingangskontakts: automatik deaktiviert Öffnen des Eingangskontakts: automatik aktiviert Taste Automatik deaktivieren: Ermöglicht, die Automatik über eine Taste zu deaktivieren.
- Seite 39 4.2.7 Szene Mit der Funktion Szene können Gruppen von Ausgängen in einen einstellbaren vordefinierten Zustand versetzt werden. Jeder Ausgang kann in 8 verschiedene Szenen integriert werden. Funktionsprinzip: Heller Dunkler Dunkler Steuerung Dimmwert Stopp Stopp Stopp Statusanzeige Dimmwert Statusanzeige Schalten Szene 1 Szene 1 Szene 1 Szenennummer...
- Seite 40 Hier die Szenenspeicherung am Beispiel von lokalen Tastern. • Szene durch kurzes Betätigen des Senders, der die Szene startet, aktivieren. • Die Ausgänge (Licht, Rollläden, ...) mit Hilfe der üblichen lokalen Bediengeräte (Taster, Fernbedienung, ...) in den gewünschten Zustand versetzen. •...
- Seite 41 Schalter Szene: die szene wird je nach öffnung oder schließung des eingangskontakts aktiviert. Eingänge Ausgänge TXB692F - 1 - 1 TXA663 - 1 - 1 Haus Haus - Dimmen Schließen des Eingangskontakts: aktivierung der szene 1 Öffnen des Eingangskontakts: aktivierung der szene 2 Hinweis: im moment der verknüpfung muss die szenennummer für das schließen und öffnen des eingangskontakts festgelegt werden.
- Seite 42 5. Anhang 5.1 Spezifikationen 5.1.1 TXA661A/B TXA661 A/B - TXA663A - TXA664A 6LE001736A...
- Seite 43 5.1.2 TXA663A TXA661 A/B - TXA663A - TXA664A 6LE001736A...
- Seite 44 5.1.3 TXA664A 5.2 Kenndaten TXA664A Gerät TXA661A/B TXA663A TXA664A Max. Anzahl der Gruppenadressen Max. Anzahl der Zuordnungen Objekte TXA661 A/B - TXA663A - TXA664A 6LE001736A...
- Seite 45 5.3 Index der Objekte Schalten ....................................20 Dimmen....................................20 Dimmwert.................................... 20 Abspeicherung der Last ..............................21 Schalten Automatik ................................21 Dimmwert in % Automatik..............................21 Automatik deaktivieren................................ 21 Status Automatik deaktivieren ............................22 Statusanzeige Schalten ..............................22 Statusanzeige Dimmwert ..............................22 Zeitschalter ..................................
