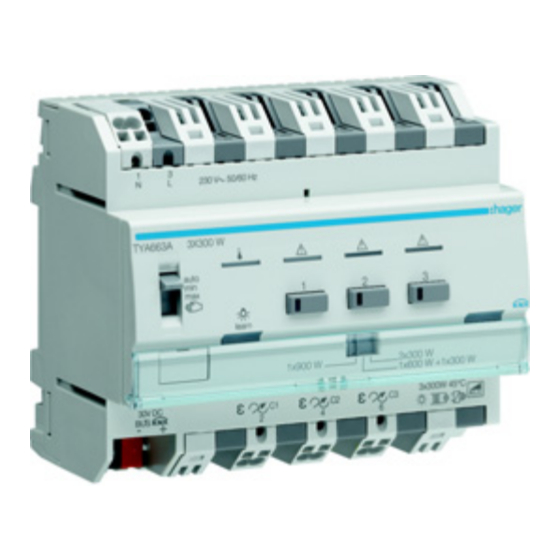

hager Tebis TYA661A Applikationsbeschreibung
  1. Anleitungen
  2. Marken
  3. hager Anleitungen
  4. Dimmer
  5. Tebis TYA661A
  6. Applikationsbeschreibung
hager Tebis TYA661A Applikationsbeschreibung

hager Tebis TYA661A Applikationsbeschreibung

Applikationsbeschreibung
Vorschau ausblenden Andere Handbücher für Tebis TYA661A:

Werbung

Quicklinks

Diese Anleitung herunterladen
A faire
Bestellnummer
TYA661A
TYA661B
TYA663A
TYA661A/B - TYA663A

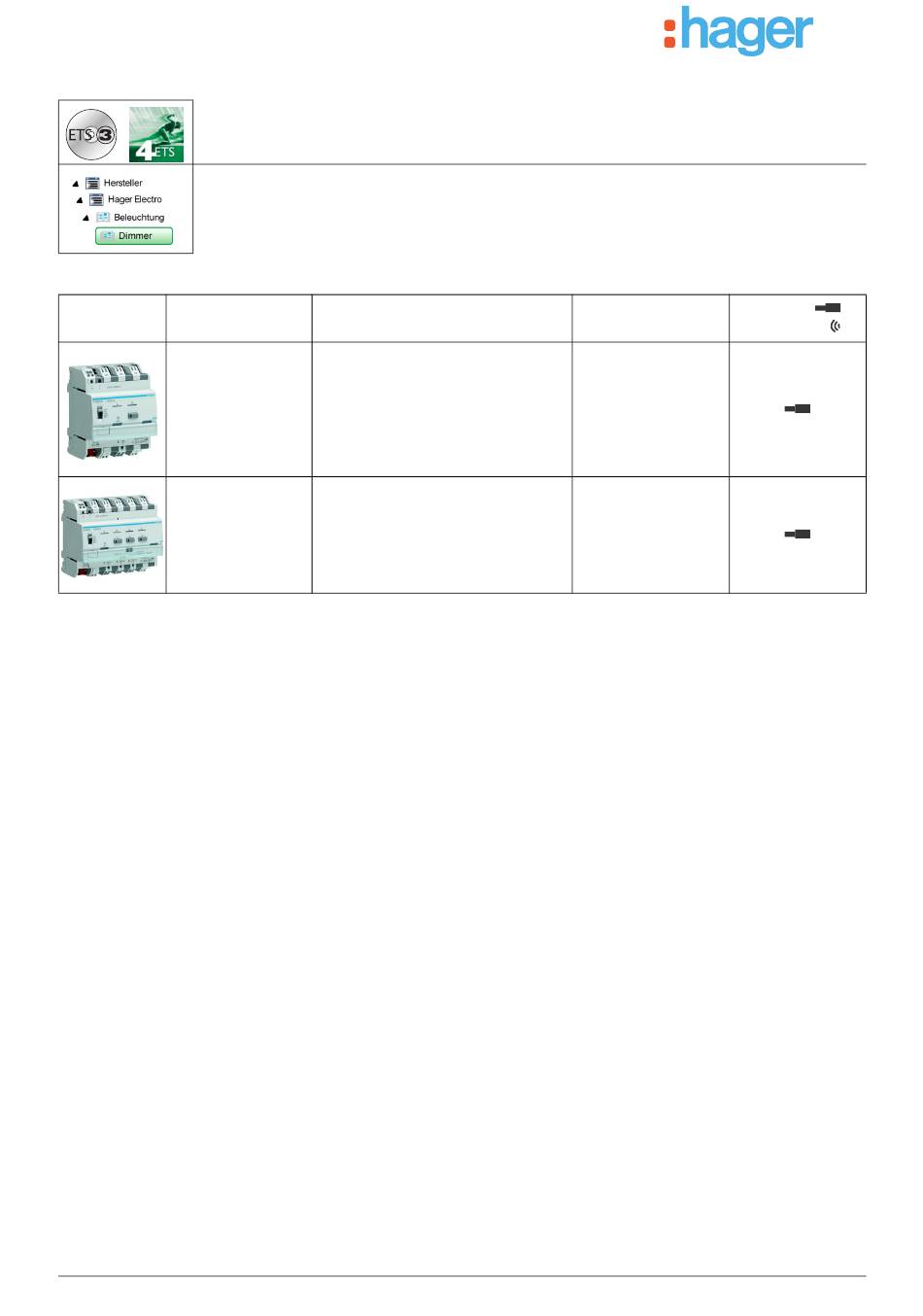

Applikationsbeschreibung Tebis
Elektrische/mechanische Daten: Siehe Bedienungsanleitung des Produkts
Produkt-bezeichnung
Dimmer 1-fach, 300W
Dimmer 1-fach, 600W
Dimmer 3-fach, 300W
1
Dimmer 1-fach, Dimmer 3-fach
Applikations-
TP-Produkt
programm
Funkprodukt
STYA661
Version 1.x
STYA663B
Version 1.x
6T 8097-01b

Werbung

loading

Verwandte Anleitungen für hager Tebis TYA661A

Inhaltszusammenfassung für hager Tebis TYA661A

  • Seite 1 Applikationsbeschreibung Tebis Dimmer 1-fach, Dimmer 3-fach Elektrische/mechanische Daten: Siehe Bedienungsanleitung des Produkts A faire Applikations- TP-Produkt Bestellnummer Produkt-bezeichnung programm Funkprodukt TYA661A Dimmer 1-fach, 300W STYA661 Version 1.x TYA661B Dimmer 1-fach, 600W STYA663B TYA663A Dimmer 3-fach, 300W Version 1.x TYA661A/B - TYA663A 6T 8097-01b...
  • Seite 2 Inhalt 1. Allgemeines ..................................4 1.1 Zu diesem Handbuch ..............................4 1.2 Zum Programm................................4 1.2.1 ETS-Kompatibilität ..............................4 1.2.2 Applikationsbezeichnung ............................4 2. Allgemein Beschreibung ..............................5 2.1 Installation des Geräts..............................5 2.1.1 Übersichts Darstellung ............................5 2.1.2 Anschluss................................6 2.1.3 Physikalische Adressierung ..........................
  • Seite 3 4. Kommunikationsobjekte..............................77 4.1 Kommunikationsobjekte Allgemein..........................77 4.1.1 Handbetrieb................................. 77 4.1.2 Logik Block................................78 4.1.3 Verhalten des Geräts ............................79 4.1.4 Gerätediagnose..............................80 4.2 Kommunikationsobjekte Ausgang ..........................81 4.2.1 Schalten ................................84 4.2.2 Dimmen................................84 4.2.3 Abspeicherung der Last ............................85 4.2.4 Zeiten für Schaltobjekt ............................
  • Seite 4 1. Allgemeines 1.1 Zu diesem Handbuch Gegenstand dieses Handbuchs ist die Beschreibung des Betriebs und der Parametrierung der KNX-Geräte mit Hilfe des Programms ETS. Es besteht aus 4 Teilen: Allgemeine Informationen. Parameterbeschreibung. KNX-Objekte Übersicht. Technische Eigenschaften. 1.2 Zum Programm 1.2.1 ETS-Kompatibilität Die Applikationsprogramme sind für ETS4 und * 2 kompatibel.
  • Seite 5 2. Allgemein Beschreibung 2.1 Installation des Geräts 2.1.1 Übersichts Darstellung KNX Schalter Last TYA661A/B KNX Melder TYA663A Funkschalter Medienkoppler Funk Funkmelder Local Server ETHERNET Touchscreen Touchpad Smartphone TYA661A/B - TYA663A 6T 8097-01b...
  • Seite 6 2.1.2 Anschluss TYA661A/B TYA663A Hinweis: Die Stellungen Min und Max ermöglichen die Einstellung der geringsten bzw. der höchsten Beleuchtungsstufe der Ausgänge. Diese Einstellung erfolgt durch das Abspeichern des aktuellen Ausgangswerts, indem man den entsprechenden Taster am Ausgang auf der Vorderseite des Geräts lang drückt. TYA661A/B - TYA663A 6T 8097-01b...
  • Seite 7 2.1.3 Physikalische Adressierung Um die physikalische Adressierung durchzuführen oder zu prüfen, ob der Bus angeschlossen ist, den Leuchttaster ((6)) rechts oberhalb des Beschriftungsfeldes auf der Gerätefront betätigen. Leuchte ein = Bus angeschlossen und bereit zur physikalischen Adressierung. Der Programmiermodus ist aktiviert bis die physikalische Adresse von der ETS übertragen wird. Durch erneutes Betätigen des Tasters wird der Programmiermodus verlassen.
  • Seite 8 2.2.1 Hauptfunktionen Die Applikationen ermöglichen die individuelle Konfiguration der Geräteausgänge. Die wichtigsten Funktionen sind: ■ Schalten Mit der Funktion Schalten kann ein Ausgang ein- bzw. ausgeschaltet werden. Der Befehl kann von Schaltern, Tastern oder anderen Steuereingängen kommen. ■ Relatives oder absolutes Dimmen (Dimmwert) Beim relativen Dimmen wird der Dimmwert in Relation zum momentanen Dimmwert erhöht oder verringert.
  • Seite 9 ■ Einstellung des Minimalen- und des Maximalen Dimmwertes Mit dieser Funktion können für jeden Ausgang die Min- und Max-Werte für das relative Dimmen festgelegt werden. Diese Grenzwerte können mittels ETS-Parametrierung oder lokal auf der Vorderseite des Geräts eingestellt werden. ■ Auswahl der Anzahl der genutzten Ausgänge (Ausschließlich Referenz TYA663A) Mit dem Gerät können 1, 2 oder 3 Beleuchtungskreise gesteuert werden.
  • Seite 10 3. Parameter 3.1 Definition der allgemeinen Parameter Dieses Parametrierungsfenster ermöglicht die allgemeine Einstellung des Geräts. 3.1.1 Handbetrieb Parameter Beschreibung Wert Handbetrieb Die Umschaltung in den Handbetrieb ist nicht möglich. Inaktiv Die Umschaltung in den Handbetrieb ist zeitlich unbegrenzt möglich. Aktiv* Der Handbetrieb kann für eine über die ETS Parameter einstellbare Zeitlich begrenzt Dauer aktiviert werden.
  • Seite 11 3.1.2 Aktivierung der Statusanzeige Parameter Beschreibung Wert Statusanzeige Kommunikationsobjekte und Parameterregister Logik Block 1 sind Inaktiv ausgeblendet. Kommunikationsobjekte und Parameterregister Logik Block 1 sind Aktiv* eingeblendet. Konfiguration siehe Kapitel: Statusanzeige. 3.1.3 Aktivierung der Logik-Blöcke Parameter Beschreibung Wert Logik Block 1 Kommunikationsobjekte und Parameterregister Logik Block 1 sind Inaktiv* ausgeblendet.
  • Seite 12 3.1.5 Rücksetzen auf ETS-Parameterwerte Im Gerät gibt es 2 Arten von Parametern: Parameter, die nur durch ETS geändert werden können. Parameter, die durch ETS und durch den KNX-Bus geändert werden können. Für Parameter, die durch ETS und durch den KNX-Bus geändert werden können, sind 2 Werte im Gerätespeicher hinterlegt: Der Wert, der dem ETS-Parameter entspricht und der aktuell verwendete Wer.
  • Seite 13 3.1.6 Zustand bei Busausfall oder Download Parameter Beschreibung Wert Dimmwert während Der Ausgang wird bei Busausfall auf den eingetragenen Dimmwert 0* ... 100% Busausfall (0-100%), eingestellt. letzter Wert (101) Der Ausgangszustand bleibt bei Busausfall unverändert. Parameter Beschreibung Wert Dimmwert nach Der Ausgangszustand bleibt bei Buswiederkehr unverändert.
  • Seite 14 Parameter Beschreibung Wert Andimmzeit für Dimmwert Dieser Parameter definiert die Andimmzeit zum 0 Stunden: 0 bis 23 h nach ETS Download Erreichen des Dimmwerts nach dem Download der 0 Minuten: 0 bis 59 min ETS-Parameter. 0 Sekunden: 0 bis 59 s Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Dimmwert nach ETS Download (0-100%) den folgenden Wert aufweist: Wert %.
  • Seite 15 3.2 Handbetrieb Bei Handbetrieb wird das Gerät vom KNX Bus getrennt. Mit den Handbedientasten kann die Funktion der angeschlossenen Last überprüft werden. Der Handbetrieb kann nur über den Schalter auf der Vorderseite des Geräts aktiviert werden. In dieser Betriebsart werden die vom KNX-Bus kommenden Telegramme ignoriert.
  • Seite 16 Parameter Beschreibung Wert Polarität Das Objekt Sperre des Handbetriebs empfängt: 0 = Der Handbetrieb ist aktivierbar 0 = Handbetrieb freigegeben, 1 = Der Handbetrieb ist nicht aktivierbar 1 = Handbetrieb gesperrt* 0 = Der Handbetrieb ist nicht aktivierbar 0 = Handbetrieb gesperrt, 1 = Der Handbetrieb ist aktivierbar 1 = Handbetrieb freigegeben Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Objekt Sperre Handbetrieb den folgenden Wert aufweist: Aktiv.
  • Seite 17 3.2.4 Zustand nach Handbetrieb Parameter Beschreibung Wert Zustand nach Handbetrieb Der Ausgangszustand wird am Ende des Handbetriebes: Nicht verändert. Zustand beibehalten* Auf den gegensätzlichen Zustand umgeschaltet. Invertieren Gezielt eingeschaltet. Gezielt ausgeschaltet. Auf den eingetragenen Wert eingestellt. Wert % Auf den Zustand der vor dem Handbetrieb aktiv war zurückgeschaltet. Zustand vor Handbetrieb Auf den Zustand geschaltet der entsprechend anderer Theoretischer Zustand Kommunikationsobjekte aktiv wäre wenn kein Handbetrieb...
  • Seite 18 3.3 Statusanzeige Die Funktion Statusanzeige gibt den Status des Ausgangskontakts an. Parameter Beschreibung Wert Objekte Statusanzeige Die zugehörigen Parameter sind ausgeblendet. Inaktiv schalten Die zugehörigen Parameter sind eingeblendet. Aktiv* Parameter Beschreibung Wert Polarität Das Kommunikationsobjekt Statusanzeige Schalten sendet: 0 = Bei geöffnetem Ausgangskontakt 0 = Aus, 1 = Bei geschlossenem Ausgangskontakt 1 = Ein*...
  • Seite 19 Parameter Beschreibung Wert Senden Das Kommunikationsobjekt Statusanzeige Schalten wird gesendet: Bei jeder Ausgangsänderung. Bei Statusänderung* Zyklisch nach einstellbarer Zeit. Zyklisch Bei Ausgangsänderung und zyklisch nach einstellbarer Zeit. Bei Statusänderung und zyklisch Parameter Beschreibung Wert Stunden (h) Dieser Parameter bestimmt den zeitlichen Abstand 0 Stunden: 0 bis 23 h zwischen den einzelnen Versendungen des Objekts Minuten (min)
  • Seite 20 Parameter Beschreibung Wert Zeit für zyklisches senden Dieser Parameter bestimmt den zeitlichen Abstand 0 Stunden: 0 bis 23 h Dimmwert zwischen den einzelnen Versendungen des Objekts 10 Minuten: 0 bis 59 min Statusanzeige Dimmwert. 0 Sekunden: 0 bis 59 s Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Dimmwert senden den folgenden Wert aufweist: Zyklisch oder Bei Statusänderung und zyklisch.
  • Seite 21 3.4 Logik Block Die Logikfunktion ermöglicht die Steuerung eines Ausgangs in Abhängigkeit vom Ergebnis einer logischen Verknüpfung. Dieser Befehl hat die niedrigste Priorität. Das Ergebnis der Funktion kann auf dem KNX-Bus ausgegeben werden und kann den Status eines Ausgangs oder mehrerer Ausgänge direkt betreffen.
  • Seite 22 Funktionsprinzip des Logik Block: Logik Eingang 1 Logik Eingang 2 Logik Ausgang 1 ODER Logik Eingang 3 Logik Eingang 4 Sperre logik Block 1 Logische Eingangsanzahl: ermöglicht die Freigabe des logischen Eingangs Logischer Eingangswert: invertiert, ja oder nein Art der Logikfunktion (UND oder ODER): Auswahl der Logikfunktion Das logische Ergebnis wirkt auf Ausgänge: Auswahl der betroffenen Ausgänge durch die logische Verknüpfung * Defaultwert...
  • Seite 23 3.4.1 Konfiguration der Logik Funktion Parameter Beschreibung Wert Art der logischen Funktion Die Eingangsobjekte werden miteinander: ODER verknüpft. ODER* UND verknüpft. Logiktabellen siehe: Anhang. Parameter Beschreibung Wert Anzahl logischer Eingänge Dieser Parameter bestimmt die Anzahl der Eingänge des Logik Blocks. Es können maximal 4 Eingänge verwendet werden. Kommunikationsobjekte: Block 1 97 - Logik Block 1 - Eingang 2 (1 bit - 1.002 DPT_Bool)
  • Seite 24 3.4.2 Freigabe logik Block Prinzip der Logik Block Freigabe: Die Parameter sind folgend eingestellt: Freigabe logik Block : 0 = Gesperrt, 1 = Freigegeben. Aktion bei logik Ausgang = 0 : Szene 1. Aktion bei logik Ausgang = 1 : Szene 2. Logik Eingang 1 und 2 sind UND verknüpft.
  • Seite 25 Parameter Beschreibung Wert Initialwert Bei Initialisierung des Gerätes nach Download oder Busspannungswiederkehr ist der Wert des Objektes Logik Block 1 – Freigabe: Auf 0 gesetzt. Auf 1 gesetzt. Entsprechend dem Wert den das Objekt vor der Initialisierung hatte. Wert vor Initialisierung* Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Objekt Freigabe Logik Block den folgenden Wert aufweist: Aktiv.
  • Seite 26 3.4.3 Logik Ausgang Parameter Beschreibung Wert Logik Ausgang senden Das Objekt Logik Ausgang wird gesendet bei: Jedem Empfang eines Telegramms auf einen der Logik Bei Eingangsänderung Eingänge. Einer Wertänderung des Logik Ausganges. Bei logik Ausgangsänderung* Parameter Beschreibung Wert Logik Ausgang wirkt auf Der Logik Ausgang wirkt: Ausgänge Nur auf das Kommunikationsobjekt Logik Ausgang.
  • Seite 27 Parameter Beschreibung Wert Dimmwert bei logik Dieser Parameter bestimmt den Dimmwert, der auf den Ausgang 0 ... 100%* Ausgang=0 (0-100%) anzuwenden ist wenn das Ergebnis des Logik Ausgangs nach der Neubewertung 0 ist. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Aktion bei Logik Ausgang = 0 den folgenden Wert aufweist: Wert %.
  • Seite 28 Parameter Beschreibung Wert Dimmwert bei logik Dieser Parameter bestimmt den Dimmwert, der auf den Ausgang 0 ... 100%* Ausgang=1 (0-100%) anzuwenden ist wenn das Ergebnis des Logik Ausgangs nach der Neubewertung 1 ist. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Aktion bei Logik Ausgang = 1 den folgenden Wert aufweist: Wert %.
  • Seite 29 3.5 Gerätediagnose Das Objekt Gerätediagnose ermöglicht die Meldung des Betriebszustands des Geräts über den KNX-Bus. Diese Information wird zyklisch und/oder bei Statusänderungen versendet. Das Objekt Gerätediagnose ermöglicht je nach Gerät und verwendeter Anwendung das Melden aktueller Störungen. Es ermöglicht außerdem auch das Übermitteln der Stellung des Schalters auf der Vorderseite des Geräts und der Nummer des Ausgangs, der von der/den Störung(en) betroffen ist.
  • Seite 30 Byte 5: Entspricht dem verwendeten Anwendungstyp und der Nummer des vom Fehler betroffenen Ausgangs. Anwendungsart Ausgangsnummer 0 = Nicht definiert 0 = Gerätestörung 1 = Schaltausgang 1 = Ausgang 1 2 = Rollladen/Jalousie 2 = Ausgang 2 3 = Dimmer ..
  • Seite 31 3.6 Funktionsfreigabe Dieses Parameterfenster ermöglicht die Einstellung der Geräteausgänge. Diese Parameter sind für jeden Ausgang einzeln verfügbar. * Defaultwert TYA661A/B - TYA663A 6T 8097-01b...
  • Seite 32 3.6.1 Definition Dimmer und Schalter Prinzip: Befehl Maximaler Dimmwert Mindest-Dimmwert Andimmzeit (soft-Ein) Dimmwert bei Einschalten (0-100%), letzter Wert (101) Andimmzeit relativ Dimmen Mindest relativ Dimmwert (1 - 50%) Andimmzeit relativ Dimmen Maximaler relativ Dimmwert (51 - 100%) Ausdimmzeit (soft-Aus) Die Einstellung von unteren und oberen Grenzwerten für das relative Dimmen kann für jeden Ausgang des Geräts erfolgen. Diese Einstellung kann über den KNX-Bus oder lokal mit Hilfe der Taster auf der Vorderseite des Geräts erfolgen.
  • Seite 33 Parameter Beschreibung Wert Dimmmodus nach ETS Der Dimmmodus (induktiv, capacitiv, LED…) nach einem ETS Download Download entspricht. Dem über die Bedienelemente auf der Gerätefront eingestellten Am Produkt eingestellte Dimmmodus. Werte* Dem in der ETS Parametrierung eingestellten Dimmosus. ETS parametrierte Werte Die Dimmer sind mit einer Funktion für die Abspeicherung der Last ausgestattet, um eine effizientere Steuerung der dimmbaren Kompaktleuchtstofflampen und der LED-Lampen zu ermöglichen.
  • Seite 34 Parameter Beschreibung Wert Auswahl des Dimm-Modus Der Dimmodus des Gerätes wird nach dem nächsten ETS Download wie folgt eingestellt: Automatische Lasterkennung von induktiven und kapazitiven Werkseinstellung* Lasten. Optimiertes Dimmverhalten für Energiesparleuchten. Energiesparlampe (CFL) Optimiertes Dimmverhalten für LED´s. Phasenanschnittsteuerung für induktive Lasten. Induktionslast Phasenabschnittsteuerung für kapazitive Lasten.
  • Seite 35 Parameter Beschreibung Wert Dimmwert bei Einschalten Bei Empfang eines EIN Befehls auf dem Kommunikationsobjekt (0-100%), letzter Wert Schalten wird der Ausgang auf folgenden Wert eingestellt (101) Auf den eingetragenen Dimmwert. 0 ... 100% Auf den letzten Helligkeitswert. 101* Parameter Beschreibung Wert Mindest relativ Dimmwert Dieser Parameter bestimmt einen Mindesthelligkeitswert für das...
  • Seite 36 Parameter Beschreibung Wert Statusanzeige Schalten Das Kommunikationsobjekt Statusanzeige Schalten ist: Ausgeblendet. Inaktiv Eingeblendet, die Statusanzeige kann über den Bus übertragen Aktiv* werden. Kommunikationsobjekte: 7 - Ausgang 1 - Statusanzeige Schalten (1 bit - 1.001 DPT_Switch) 38 - Ausgang 2 - Statusanzeige Schalten (1 bit - 1.001 DPT_Switch) 69 - Ausgang 3 - Statusanzeige Schalten (1 bit - 1.001 DPT_Switch) Hinweis: Die Sendebedingungen der Objekte Statusanzeige mussen im der Parameterregister A1-Ax: Statusanzeige eingestellt werden: Statusanzeige.
  • Seite 37 Parameter Beschreibung Wert Szene Der Reiter Szenen, sowie die dazugehörigen Parameter und Objekte sind: Ausgeblendet. Inaktiv* Eingeblendet. Aktiv Kommunikationsobjekte: 11 - Ausgang 1 - Szene (1 byte - 17.001 DPT_SceneNumber) 42 - Ausgang 2 - Szene (1 byte - 17.001 DPT_SceneNumber) 73 - Ausgang 3 - Szene (1 byte - 17.001 DPT_SceneNumber) Konfiguration siehe Kapitel: Szene.
  • Seite 38 Kommunikationsobjekte 16 - Ausgang 1 - Sperre 1 (1 Bit - 1.003 DPT_Enable) Sperre 1 47 - Ausgang 2 - Sperre 1 (1 Bit - 1.003 DPT_Enable) 78 - Ausgang 3 - Sperre 1 (1 Bit - 1.003 DPT_Enable) Kommunikationsobjekte 17 - Ausgang 1 - Sperre 2 (1 Bit - 1.003 DPT_Enable) Sperre 2 48 - Ausgang 2 - Sperre 2 (1 Bit - 1.003 DPT_Enable)
  • Seite 39 Kommunikationsobjekte: 21 - Ausgang 1 - Betriebsstundenzählwert (2 byte - 7.001 DPT_16_bit_Counter) 52 - Ausgang 2 - Betriebsstundenzählwert (2 byte - 7.001 DPT_16_bit_Counter) 83 - Ausgang 3 - Betriebsstundenzählwert (2 byte - 7.001 DPT_16_bit_Counter) 22 - Ausgang 1 - Rücksetz. Betriebsstundenzähl. (1 bit - 1.015 DPT_Reset) 53 - Ausgang 2 - Rücksetz.
  • Seite 40 3.6.2 Zeiten für Schaltobjekt 3.6.2.1 Zeitverzögerung für Schaltobjekt Parameter Beschreibung Wert Zeitverzögerung für Der Parameter für ein Zeitverzögertes schalten des Ausgangs sind: Schaltobjekt Ausgeblendet. Inaktiv* Eingeblendet für Einschaltverzögerung. Einschaltverzögerung Eingeblendet für Ausschaltverzögerung. Ausschaltverzögerung Eingeblendet für Ein- und Ausschaltverzögerung. Ein- und Ausschaltverzögerung * Defaultwert TYA661A/B - TYA663A...
  • Seite 41 Einschaltverzögerung: Ermöglicht die Parametrierung einer Verzögerung zwischen dem Einschaltbefehl und der Umschaltung des Ausgangskontakts. Befehl Ausgang Einschaltverzögerung Ausschaltverzögerung: Ermöglicht die Parametrierung einer Verzögerung zwischen dem Ausschaltbefehl und der Umschaltung des Ausgangskontakts. Befehl Ausgang Ausschaltverzögerung Ein- und Ausschaltverzögerung: Ermöglicht die Parametrierung einer Verzögerung zwischen dem Einschaltbefehl und der Umschaltung des Ausgangskontakts, sowie zwischen dem Ausschaltbefehl und der Umschaltung des Ausgangskontakts.
  • Seite 42 3.6.2.2 Umschalten, Dauer/Zeitbetrieb für Schaltobjekt Diese Funktion ermöglicht das Umschalten des Ausgangskanals zwischen einer Dauer- und einer Zeitbetriebsfunktion, für beide Funktionen wird das Objekt Schalten genutzt. Beispiel: Schaltfunktion tagsüber und Sicherheits-Aus-Funktion nachts. Tagsüber wird der Taster als Schalter verwendet. Abends wird der Taster als Sicherheits-Aus-Schalter verwendet, damit sich das Licht automatisch ausschaltet.
  • Seite 43 3.6.2.3 Schalten zeitlich begrenzt Die Sicherheits-Aus-Funktion ermöglicht ein automatisches Ausschalten des Ausgangs nach einer einstellbaren Sicherheits-Aus Zeit. Der Ausgang arbeitet als normaler Schaltausgang wird jedoch zur Sicherheit nach einer Zeit ausgeschaltet. Beispiel: Dachboden, die Beleuchtung kann normal geschaltet werden geht jedoch spätestens nach 3 h aus. Parameter Beschreibung Wert...
  • Seite 44 3.6.3 Zeitschalter Mit der Zeitschalterfunktion kann ein Beleuchtungskreis für eine einstellbare Dauer ein- bzw. ausgeschaltet werden. Der Ausgang kann je nach gewählter Betriebsart des Zeitschalters für eine bestimmte Dauer auf EIN oder AUS geschaltet werden. Die Zeitschaltung kann vor Ablauf der Verzögerungszeit unterbrochen werden. Eine einstellbare Ausschaltvorwarnung kündigt das Ende der Verzögerungszeit durch eine 1 s dauernde Invertierung des Ausgangszustands an.
  • Seite 45 Parameter Beschreibung Wert Zeitschaltdauer Dieser Parameter bestimmt die Zeitschaltdauer. 0 Stunden: 0 bis 23 h 2 Minuten: 0 bis 59 min 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Parameter Beschreibung Wert Dimmwert während Während der Zeitschaltdauer wird der Ausgang auf folgenden Wert Zeitschalter (0-100%), eingestellt...
  • Seite 46 Parameter Beschreibung Wert Dimmwert 1 während Der Dimmwert 1 während des Blinkens entspricht blinken (0-100%) letzter Auf den eingetragenen Dimmwert. 0 ... 100% Wert (101) Auf den letzten Helligkeitswert. 101* Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Zeitschalterbetriebsart den folgenden Wert aufweist: Blinken. Parameter Beschreibung Wert...
  • Seite 47 Parameter Beschreibung Wert Statusanzeige Schalten Beim Blinken des Schaltausgangs sendet das Objekt Statusanzeige während Blinkfunktion Schalten: Den Wert, 1 = Ein. Ein* Den Wert, 0 = Aus. Im Wechsel einen Wert in Abhängingkeit vom aktuellen Dimmwert. Schalten Dimmwert = 0, Statusanzeige = 0 Dimmwert >...
  • Seite 48 3.6.3.3 Konfiguration Parameter Beschreibung Wert Zeitschalter unterbrechbar Bei Empfang des Wertes 0 auf dem Kommunikationsobjekt (mit 0) Zeitschalter wird die Zeitschaltung: Unterbrochen. Nicht unterbrochen. Nein Parameter Beschreibung Wert Zeitschalter retriggerbar Der Parameter Maximale Vervielfachung der Zeitschaltdauer (Erste (mit 1) 10 s) wird: Ausgeblendet.
  • Seite 49 3.6.4 Szene * Defaultwert TYA661A/B - TYA663A 6T 8097-01b...
  • Seite 50 Funktionsprinzip der Szenen: Befehl Szene 1 Szene 2 Szene 3 Andimmzeit für Szene 1 Dimmwert für Szene 1 Andimmzeit für Szene 2 Dimmwert für Szene 2 Andimmzeit für Szene 3 Dimmwert für Szene 3 Parameter Beschreibung Wert Anzahl verwendeter Dieser Parameter legt die Anzahl verwendeter Szenen fest. 8* - 16 - 24 - 32 - 48 - 64 Szenen Hinweis: Falls die am Objekt Szene eingegangene Szenennummer größer ist als die maximale Szenenanzahl, bleibt der Zustand...
  • Seite 51 Zum aufrufen und Speichern von Szenen müssen folgende Werte gesendet werden: Szenennummer Szene aufrufen Szene Speichern (Objektwert: 1 byte) (Objektwert: 1 byte) 1 - 64 = Szenennummer - 1 = Szenennummer + 128 Beispiel Hier die Szenenspeicherung am Beispiel von lokalen Tastern. •...
  • Seite 52 Parameter Beschreibung Wert Ausgangszustand für Bei Aktivierung der Szene X wird der Ausgang: Szene X Nicht verändert. Inaktiv* Gezielt eingeschaltet. Gezielt ausgeschaltet. Entsprechend der Blinkfunktion wechseln. Blinken (Blinkzeit über zusätzliche Parameter einstellbar.) Auf den eingetragenen Wert eingestellt. Wert % X = 1 bis 64 Hinweis: Jeder Ausgang verfügt gemäß...
  • Seite 53 Funktionsprinzip der Blinkfunktion: Dimmwert 1 Dimmwert 2 Andimmzeit für Dimmwert 1 Dauer Dimmwert 1 Andimmzeit für Dimmwert 2 Dauer Dimmwert 2 Parameter Beschreibung Wert Dimmwert 1 während Der Dimmwert 1 während des Blinkens entspricht blinken (0-100%) letzter Auf den eingetragenen Dimmwert. 0 ...
  • Seite 54 Parameter Beschreibung Wert Dauer Dimmwert 2 Der Dimmwert 2 wird während des Blinkens für die folgende Zeit 5 Sekunden: 5 bis 240 s während blinken (s) eingestellt. Hinweis: Dieser Parameter gilt für alle Szenen des jeweiligen Ausgangs, der den folgenden Wert aufweist: Blinken. Parameter Beschreibung Wert...
  • Seite 55 3.6.5 Preset Mit der Preset-Funktion kann ein Ausgang in verschiedene vordefinierte Zustände versetzt werden. Die Preset-Funktion wird über Objekte im 1-Bit-Format aktiviert. Prinzip der Preset Freigabe: Die Parameter sind folgend eingestellt: Polarität Freigabe Objekt Preset 1: 0 = Gesperrt, 1 = Freigegeben. Polarität Freigabe Objekt Preset 2: 0 = Gesperrt, 1 = Freigegeben.
  • Seite 56 Freigabe Preset 1 Freigabe Preset 2 Preset 1 Preset 2 Ausgang Szene 2 Szene 1 Die Preset Eingänge haben keinen Einfluss auf den Ausgang. Die Befehle von Preset 1 werden ausgeführt. Die Befehle von Preset 2 werden ausgeführt. Hinweis: Die Befehle vom Preset werden nicht gleich nach der Freigabe ausgeführt, sondern nur beim Wertwechsel des Presets. Parameter Beschreibung Wert...
  • Seite 57 Parameter Beschreibung Wert Initialwert Freigabe Objekt Bei Initialisierung des Gerätes nach Download oder Preset 1 Busspannungswiederkehr ist der Wert des Objektes Freigabe Preset Auf 0 gesetzt. Auf 1 gesetzt. Entsprechend dem Wert den der Logik Eingang vor der Initialisierung Wert vor Initialisierung* hatte.
  • Seite 58 Parameter Beschreibung Wert Szene wenn Preset 1 = 0 Dieser Parameter bestimmt den Wert der Szene wenn: Szene 1 ... 64 Das Objekt Preset 1 den Wert 0 aufweist. Der Parameter Zustand bei Objekt Preset 1 = log. 0 den Defaultwert: 1 Szenenwert aufweist.
  • Seite 59 Funktionsprinzip der Blinkfunktion: Dimmwert 1 Dimmwert 2 Andimmzeit für Dimmwert 1 Dauer Dimmwert 1 Andimmzeit für Dimmwert 2 Dauer Dimmwert 2 Parameter Beschreibung Wert Dimmwert 1 während Der Dimmwert 1 während des Blinkens entspricht blinken (0-100%) letzter Auf den eingetragenen Dimmwert. 0 ...
  • Seite 60 Parameter Beschreibung Wert Dauer Dimmwert 2 Der Dimmwert 2 wird während des Blinkens für die folgende Zeit 5 Sekunden: 5 bis 240 s während blinken (s) eingestellt. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Zustand bei Objekt Preset 1 = log. 0 oder Zustand bei Objekt Preset 1 = log.
  • Seite 61 3.6.6 Sperrfunktion Mit der Sperrfunktion kann ein Ausgang in einem vordefinierten Zustand gesperrt werden. Priorität: Handbetrieb > Zwangssteuerung > Sperrfunktion > Grundfunktionen. Die Sperrfunktion lässt bis zum Empfang eines Befehls zur Aufhebung der Sperre keine Betätigung zu. Die Dauer der Sperre kann eingestellt werden. Parameter Beschreibung Wert...
  • Seite 62 Parameter Beschreibung Wert Dauer der Sperre Die Dauer der Sperre ist Zeitlich nicht beschränkt, die Sperre wird erst durch ein Telegramm Permanent* auf dem Objekt Sperre 1 aufgehoben werden. Ist zeitlich begrenzt, nach Ablauf der Zeit wird die Steuerung des Zeitlich begrenzt Ausgangs wieder freigegeben.
  • Seite 63 Funktionsprinzip der Prioritäten: Falls Sperre 1 > Sperre 2 Aktive Sperrfunktion Aktivierungsreihenfolge der Sperre 1 Aktivierungsreihenfolge der Sperre 2 Keine Die Sperre 1 wird aktiviert Die Sperre 2 wird aktiviert Sperre 1 Die Sperre 1 bleibt aktiviert Trotz der Aktivierungsreihenfolge der Sperre 2 bleibt die Sperre 1 aktiviert Sperre 2 Die Sperre 1 wird aktiviert...
  • Seite 64 Parameter Betroffene Objekte Wert Schalten Schalten Nein* Szene Szene Nein* Zeitschalter Zeitschalter Nein* Umschalten, Dauer/Zeitbetrieb Umschalten, Dauer/Zeitbetrieb Nein* Schalten zeitlich begrenzt Schalten zeitlich begrenzt Nein* Preset 1 Preset 1 Nein* Preset 2 Preset 2 Nein* Hinweis: Die Parameter und Objekte sind für die Sperre 2 identisch ; Es werden lediglich die Begriffe angepasst. Parameter Beschreibung Wert...
  • Seite 65 Parameter Beschreibung Wert Polarität Das Kommunikationsobjekt Statusanzeige Sperre sendet: 0 bei Deaktivierung der Sperre. 0 = Sperre inaktiv, 1 bei Aktivierung der Sperre. 1 = Sperre aktiv* 0 bei Aktivierung der Sperre. 0 = Sperre aktiv, 1 bei Deaktivierung der Sperre. 1 = Sperre inaktiv Parameter Beschreibung...
  • Seite 66 3.6.7 Zwangssteuerung Mit der Zwangssteuerfunktion kann für einen Ausgang ein vordefinierter Zustand erzwungen werden. Priorität: Handbetrieb > Zwangssteuerung > Sperrfunktion > Grundfunktionen. Kein anderer Befehl wird berücksichtigt, wenn die Zwangssteuerung aktiv ist. Nur durch die Beendigung der Zwangssteuerung werden die anderen Befehle wieder zugelassen. Parameter Beschreibung Wert...
  • Seite 67 Parameter Beschreibung Wert Senden Das Kommunikationsobjekt Statusanzeige Zwangssteuerung wird gesendet: Bei Aktivierung und Deaktivierung der Zwangssteuerung. Bei Statusänderung* Zyklisch nach einstellbarer Zeit. Zyklisch Bei Aktivierung und Deaktivierung der Zwangssteuerung und zyklisch Bei Statusänderung und nach einstellbarer Zeit. zyklisch Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Objekt Statusanzeige Zwangssteuerung den folgenden Wert aufweist: Aktiv.
  • Seite 68 Parameter Beschreibung Wert Andimmzeit für Dimmwert Dieser Parameter definiert die Andimmzeit zum 0 Stunden: 0 bis 23 h nach Zwangssteuerung Erreichen des Dimmwerts des Ausgangs nach 0 Minuten: 0 bis 59 min Beendigung der Zwangssteuerung. 0 Sekunden: 0 bis 59 s Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Zustand nach Zwangssteuerung den folgenden Wert aufweist: Wert %.
  • Seite 69 3.6.8 Betriebsstundenzähler Die Funktion Betriebsstundenzähler dient zum Zählen der Gesamtbetriebsdauer eines Ausgangs im Zustand EIN oder AUS. Der Betriebsstundenzählsollwert kann über ein Objekt programmiert und verändert werden. Parameter Beschreibung Wert Zustand der gezählt Der Betriebsstundenzähler läuft wenn: werden soll Der Dimmwert >0 ist. Geschlossen* Der Dimmwert = 0 ist.
  • Seite 70 Hochzählen: Zähler Zählsollwert Der Zähler beginnt ab dem Wert 0 nach oben zu zählen. Sobald der Zählsollwert (Objekt Betriebsstundenzählsollwert) erreicht ist, wird das Objekt Betriebsstundenzähl. erreicht auf 1 gesetzt und an den Bus geschickt. Herunterzählen: Zähler Zählsollwert Der Zähler beginnt ab dem Betriebsstundenzählsollwert (Objekt Betriebsstundenzählsollwert) nach unten zu zählen. Sobald der Zähler bei 0 angekommen ist, wird das Objekt Betriebsstundenzähl.
  • Seite 71 Parameter Beschreibung Wert Betriebsstundenzählwert Das Kommunikationsobjekt Betriebsstundenzählwert wird senden gesendet: Bei jeder Änderung. Bei Statusänderung* Zyklisch nach einstellbarer Zeit. Zyklisch Bei Änderung und zyklisch nach einstellbarer Zeit. Bei Statusänderung und zyklisch Parameter Beschreibung Wert Wertintervall (h) Dieser Parameter legt das Wertintervall (in Stunden) für 1 ...
  • Seite 72 3.6.9 Meldungen 3.6.9.1 Dimmmodus Parameter Beschreibung Wert Objekt Dimmmodus Dieser Parameter ermöglicht die Freigabe des Objekts Dimmmodus. Inaktiv* Dieses Objekt ermöglicht das Senden des gewählten Dimmmodus. Aktiv Parameter Beschreibung Wert Senden Das Kommunikationsobjekt Dimmmodus wird gesendet: Bei Ein- oder Ausschalten des Handbetriebs. Bei Statusänderung* Zyklisch nach einstellbarer Zeit.
  • Seite 73 Parameter Beschreibung Wert Zeit für zyklisches senden Dieser Parameter bestimmt den zeitlichen Abstand 0 Stunden: 0 bis 23 h zwischen den einzelnen Versendungen des Objekts 15 Minuten: 0 bis 59 min Dimmmodus. 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Senden den folgenden Wert aufweist: Zyklisch oder Bei Statusänderung und zyklisch.
  • Seite 74 3.6.9.3 Kurzschluss Parameter Beschreibung Wert Objekt Kurzschluss Dieser Parameter ermöglicht die Freigabe des Objekts Kurzschluss. Inaktiv* Dieses Objekt ermöglicht die Meldung eines Kurzschlusses am Aktiv betroffenen Ausgang an den KNX-Bus. Kommunikationsobjekte: 27 - Ausgang 1 - Kurzschluss (1 bit - 1.005 DPT_Alarm) 58 - Ausgang 2 - Kurzschluss (1 bit - 1.005 DPT_Alarm) 89 - Ausgang 3 - Kurzschluss (1 bit - 1.005 DPT_Alarm) Parameter...
  • Seite 75 Parameter Beschreibung Wert Senden Das Kommunikationsobjekt Überspannung wird gesendet: Bei Ein- oder Ausschalten des Handbetriebs. Bei Statusänderung* Zyklisch nach einstellbarer Zeit. Zyklisch Bei Ein- oder Ausschalten des Handbetriebs und zyklisch nach Bei Statusänderung und einstellbarer Zeit. zyklisch Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Objekt Dimmmodus den folgenden Wert aufweist: Aktiv. Parameter Beschreibung Wert...
  • Seite 76 Parameter Beschreibung Wert Zeit für zyklisches senden Dieser Parameter bestimmt den zeitlichen Abstand 0 Stunden: 0 bis 23 h zwischen den einzelnen Versendungen des Objekts 15 Minuten: 0 bis 59 min Übertemperatur. 0 Sekunden: 0 bis 59 s Hinweis: Die kleinste ausführbare Zeit beträgt 1 Sekunde. Hinweis: Dieser Parameter ist nur sichtbar wenn der Parameter Senden den folgenden Wert aufweist: Zyklisch oder Bei Statusänderung und zyklisch.
  • Seite 77 4. Kommunikationsobjekte 4.1 Kommunikationsobjekte Allgemein Anzahl Bezeichnung Funktion des Objekts Länge Ü Ausgänge 1-6 Sperre des Handbetriebs 1 Bit Ausgänge 1-6 Statusanzeige Handbetrieb 1 Bit Ü Logik Block 1 Freigabe 1 Bit Logik Block 1 Eingang 1 1 Bit Logik Block 1 Eingang 2 1 Bit Logik Block 1...
  • Seite 78 Bezeichnung Funktion des Objekts Datentyp Flags Ausgänge 1-3 Statusanzeige Handbetrieb 1 bit - 1.011 DPT_State K, L, Ü Dieses Objekt wird aktiviert wenn die Parameter Lokale Handbedienung und Objekt Statusanzeige Handbetrieb aktiv sind. Dieses Objekt ermöglicht die Übermittlung des Handbetriebszustands des Geräts an den KNX-Bus. Objektwert: Er hängt vom Parameter Polarität ab.
  • Seite 79 Bezeichnung Funktion des Objekts Datentyp Flags Logik Block 1 Logik Ausgang 1 bit - 1.002 DPT_Bool K, L, Ü Dieses Objekt wird aktiviert wenn der Parameter Logik Block 1 aktiv ist. Dieses Objekt ermöglicht die Ausgabe des Ergebnisses der logischen Verknüpfung auf dem Bus. Der Wert des Objekts ist das Ergebnis einer logischen UND- bzw.
  • Seite 80 Bezeichnung Funktion des Objekts Datentyp Flags Ausgänge 1-3 Geräte-LEDs ausschalten 1 bit - 1.001 DPT_Switch K, L, S Dieses Objekt wird aktiviert wenn der Parameter Objekt Geräte-LEDs sperren aktiv ist. Diese Funktion wird verwendet, um den Gesamtenergieverbrauch des Geräts zu verringern. Sie ermöglicht das Ausschalten der LEDs, die sich auf der Vorderseite des Geräts befinden.
  • Seite 81 4.2 Kommunikationsobjekte Ausgang Anzahl Bezeichnung Funktion des Objekts Länge Ü Ausgang 1 Schalten 1 Bit Ausgang 1 Dimmen 1 Bit Ausgang 1 Dimmwert 1 byte Ausgang 1 Abspeicherung der Last 1 Bit Ausgang 1 Abspeicherungsfehler 1 Bit Ü Ausgang 1 Umschalten, Dauer/Zeitbetrieb 1 Bit Ausgang 1...
  • Seite 82 Anzahl Bezeichnung Funktion des Objekts Länge Ü Ausgang 2 Schalten 1 Bit Ausgang 2 Dimmen 1 Bit Ausgang 2 Dimmwert 1 byte Ausgang 2 Abspeicherung der Last 1 Bit Ausgang 2 Abspeicherungsfehler 1 Bit Ü Ausgang 2 Umschalten, Dauer/Zeitbetrieb 1 Bit Ausgang 2 Schalten zeitlich begrenzt 1 Bit...
  • Seite 83 Anzahl Bezeichnung Funktion des Objekts Länge Ü Ausgang 3 Schalten 1 Bit Ausgang 3 Dimmen 1 Bit Ausgang 3 Dimmwert 1 byte Ausgang 3 Abspeicherung der Last 1 Bit Ausgang 3 Abspeicherungsfehler 1 Bit Ü Ausgang 3 Umschalten, Dauer/Zeitbetrieb 1 Bit Ausgang 3 Schalten zeitlich begrenzt 1 Bit...
  • Seite 84 4.2.1 Schalten Bezeichnung Funktion des Objekts Datentyp Flags 0, 31, 62 Ausgang x Schalten 1 bit - 1.001 DPT_Switch K, L, S Diese Objekte sind immer aktiviert. Sie ermöglichen das Schalten des Ausgangskontakt in Abhängigkeit vom Wert, der an den KNX-Bus geschickt wird.
  • Seite 85 Bezeichnung Funktion des Objekts Datentyp Flags 2, 33, 64 Ausgang x Dimmwert 1 byte - 5.001 DPT_Scaling K, L, S Diese Objekte sind immer aktiviert. Sie ermöglichen das absolute Dimmen des Ausgangs in Abhängigkeit vom Wert, der an den KNX-Bus geschickt wird. Der Ausgang wird in Abhängigkeit vom Wert gedimmt, der im 1-Byte-Format eingeht und in % dem zu erreichenden Dimmwert entspricht.
  • Seite 86 4.2.4 Zeiten für Schaltobjekt Bezeichnung Funktion des Objekts Datentyp Flags 5, 36, 67 Ausgang x Umschalten, Dauer/Zeitbetrieb 1 bit - 1.001 DPT_Switch K, L, S Dieses Objekt wird aktiviert wenn der Parameter Umschalten, Dauer/Zeitbetrieb für Schaltobjekt aktiv ist. Dieses Objekt ermöglicht das Umschalten zwischen einer Dauer- und einer Zeitbetriebsfunktion auf ein und demselben Taster. Wenn das Objekt Umschalten Dauer/Zeitbetrieb den Wert 1 empfängt, wird die Dauerbetriebsfunktion aktiviert.
  • Seite 87 4.2.5 Statusanzeige Bezeichnung Funktion des Objekts Datentyp Flags 7, 38, 69 Ausgang x Statusanzeige Schalten 1 bit - 1.001 DPT_Switch K, L, Ü Dieses Objekt wird aktiviert wenn der Parameter Statusanzeige Schalten aktiv ist. Dieses Objekt ermöglicht die Übermittlung des Zustands des Ausgangskontakts des Geräts an den KNX-Bus. Objektwert: Er hängt vom Parameter Polarität ab.
  • Seite 88 Bezeichnung Funktion des Objekts Datentyp Flags 10, 41, 72 Ausgang x Zeitschaltdauer 3 byte - 10.001 DPT_TimeOfDay K, L, S Dieses Objekt wird aktiviert wenn der Parameter Zeitschaltdauer über Objekt änderbar aktiv ist. Mit diesem Objekt kann die Zeitschaltdauer eingestellt werden. Die Zeitschaltdauer kann somit in Abhängigkeit von einer Tageszeit eingestellt werden.
  • Seite 89 4.2.8 Preset Bezeichnung Funktion des Objekts Datentyp Flags 12, 43, 74 Ausgang x Preset 1 1 bit - 1.022 DPT_Scene_AB K, L, S Dieses Objekt wird aktiviert, wenn der Parameter Preset den Wert Aktiv mit 1 Preset Objekt oder Aktiv mit 2 Preset Objekten aufweist.
  • Seite 90 4.2.9 Sperrfunktion Bezeichnung Funktion des Objekts Datentyp Flags 16, 47, 78 Ausgang x Sperre 1 1 bit - 1.003 DPT_Enable K, L, S Dieses Objekt wird aktiviert, wenn der Parameter Sperre den Wert Aktiv mit 1 Sperrobjekt oder Aktiv mit 2 Sperrobjekten aufweist.
  • Seite 91 4.2.10 Zwangssteuerung Bezeichnung Funktion des Objekts Datentyp Flags 19, 50, 81 Ausgang x Zwangssteuerung 2 bit - 2.002 DPT_Bool_Control K, L, S Dieses Objekt wird aktiviert wenn der Parameter Zwangssteuerung aktiv ist. Der Zustand des Ausgangskontakts wird direkt durch dieses Objekt bestimmt. Nachstehend finden Sie Details zum Format des Objekts.
  • Seite 92 4.2.11 Betriebsstundenzähler Bezeichnung Funktion des Objekts Datentyp Flags 21, 52, 83 Ausgang x Betriebsstundenzählwert 2 byte - 7.001 K, L, Ü DPT_16_bit_Counter Dieses Objekt wird aktiviert wenn der Parameter Betriebsstundenzähler aktiv ist. Dieses Objekt ermöglicht die Übermittlung des Zählwerts der Betriebsstunden des Geräts an den KNX-Bus. Der Zählwert wird während eines Ausfalls des KNX-Busses gespeichert.
  • Seite 93 4.2.12 Meldungen Bezeichnung Funktion des Objekts Datentyp Flags 26, 57, 88 Ausgang x Überlast 1 bit - 1.005 DPT_Alarm K, L, Ü Dieses Objekt wird aktiviert wenn der Parameter Überlast aktiv ist. Dieses Objekt ermöglicht die Meldung einer Überlast am betroffenen Ausgang an den KNX-Bus. Eine Überlast entsteht beispielsweise wenn mehrere Lampen am Ausgang angeschlossen werden, die dessen Nennleistung überschreiten.
  • Seite 94 Bezeichnung Funktion des Objekts Datentyp Flags 30, 61, 92 Ausgang x Defekte Last 1 bit - 1.005 DPT_Alarm K, L, Ü Dieses Objekt wird aktiviert wenn der Parameter Defekte Last aktiv ist. Dieses Objekt ermöglicht die Meldung einer defekten Last am betroffenen Ausgang an den KNX-Bus. Defekte Last bedeutet, dass am Ausgang keine oder eine defekte Last vorhanden ist.
  • Seite 95 5. Anhang 5.1 Technische Daten 5.1.1 TYA661A/B TYA661A/B - TYA663A 6T 8097-01b...
  • Seite 96 5.1.2 TYA663A TYA661A/B - TYA663A 6T 8097-01b...
  • Seite 97 5.2 Tabelle der logischen Verknüpfungen Input 4 Input 3 Input 2 Input 1 5.3 Kenndaten Produkt TYA661 TYA663 Max. Anzahl der Gruppenadressen Max. Anzahl der Zuordnungen Objekte TYA661A/B - TYA663A 6T 8097-01b...
