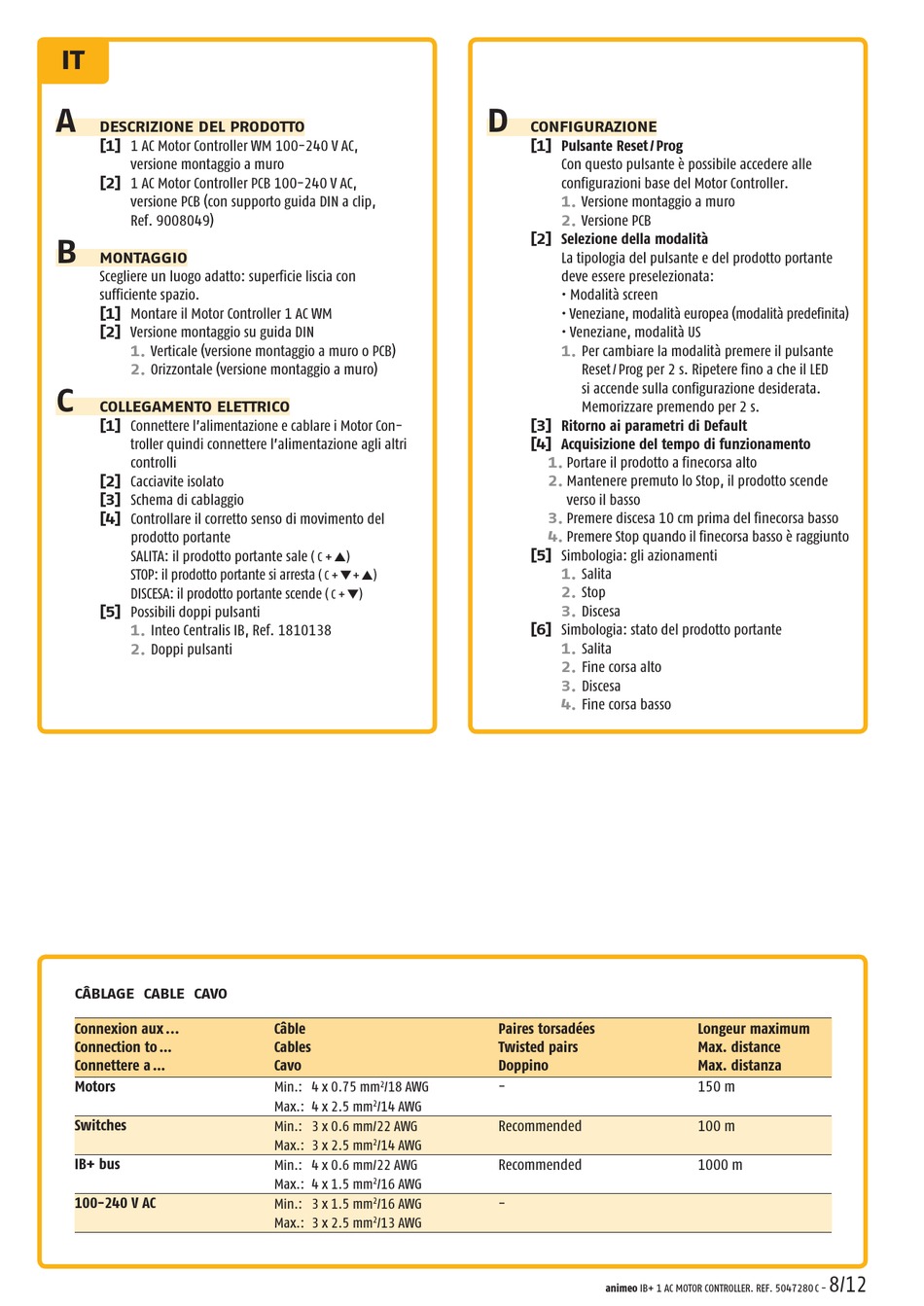

IT
A
DESCRIZIONE DEL PRODOTTO
[1] 1 AC Motor Controller WM 100-240 V AC,
versione montaggio a muro
[2] 1 AC Motor Controller PCB 100-240 V AC,
versione PCB (con supporto guida DIN a clip,
Ref. 9008049)
B
MONTAGGIO
Scegliere un luogo adatto: superficie liscia con
sufficiente spazio.
[1] Montare il Motor Controller 1 AC WM
[2] Versione montaggio su guida DIN
1.
Verticale (versione montaggio a muro o PCB)
2.
Orizzontale (versione montaggio a muro)
C
COLLEGAMENTO ELETTRICO
[1] Connettere l'alimentazione e cablare i Motor Con-
troller quindi connettere l'alimentazione agli altri
controlli
[2] Cacciavite isolato
[3] Schema di cablaggio
[4] Controllare il corretto senso di movimento del
prodotto portante
SALITA: il prodotto portante sale
STOP: il prodotto portante si arresta
DISCESA: il prodotto portante scende
[5] Possibili doppi pulsanti
1.
Inteo Centralis IB, Ref. 1810138
2.
Doppi pulsanti
CÂBLAGE CABLE CAVO
Connexion aux ...
Connection to ...
Connettere a ...
Motors
Switches
IB+ bus
100-240 V AC
( C + s)
( C + t+ s)
( C + t)
Câble
Cables
Cavo
Min.: 4 x 0.75 mm
/18 AWG
2
Max.: 4 x 2.5 mm
/14 AWG
2
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm
/14 AWG
2
Min.: 4 x 0.6 mm/22 AWG
Max.: 4 x 1.5 mm
/16 AWG
2
Min.: 3 x 1.5 mm
/16 AWG
2
Max.: 3 x 2.5 mm
/13 AWG
2
D
CONFIGURAZIONE
[1] Pulsante Reset / Prog
Con questo pulsante è possibile accedere alle
configurazioni base del Motor Controller.
1.
Versione montaggio a muro
2.
Versione PCB
[2] Selezione della modalità
La tipologia del pulsante e del prodotto portante
deve essere preselezionata:
• Modalità screen
• Veneziane, modalità europea (modalità predefinita)
• Veneziane, modalità US
1.
Per cambiare la modalità premere il pulsante
Reset / Prog per 2 s. Ripetere fino a che il LED
si accende sulla configurazione desiderata.
Memorizzare premendo per 2 s.
[3] Ritorno ai parametri di Default
[4] Acquisizione del tempo di funzionamento
1.
Portare il prodotto a finecorsa alto
2.
Mantenere premuto lo Stop, il prodotto scende
verso il basso
3.
Premere discesa 10 cm prima del finecorsa basso
4.
Premere Stop quando il finecorsa basso è raggiunto
[5] Simbologia: gli azionamenti
1.
Salita
2.
Stop
3.
Discesa
[6] Simbologia: stato del prodotto portante
1.
Salita
2.
Fine corsa alto
3.
Discesa
4.
Fine corsa basso
Paires torsadées
Twisted pairs
Doppino
-
Recommended
Recommended
-
animeo IB+ 1 AC MOTOR CONTROLLER. REF. 5047280 C -
Longeur maximum
Max. distance
Max. distanza
150 m
100 m
1000 m
8/12
