Ersatzteile

Ausgenommen sind Teile, die aufgrund technischer
Innovationen nicht mehr hergestellt werden!
Abb. Pos. Bezeichnung
1 1 Schutzhaube
1 2 Bedienteil *
Drehknopf *
1 3 Not-Aus-Schlagtaster *
1 3 Wippschalter *
1 3 Kleine Frontplatte
1 3 Kabelbaum *
1 4 Kopf
1 4 Adapter
1 5 Ersatz Sichtschutz *
1 5 Bohrschutzhalter
1 5 Klemmbacken (1 Paar)
1 5 Zylinderschraube M6x16-DIN 912
1 6 Arm
1 7 Zahnstange
1 8 Säule
1 9 Ständersäule
1 10 Ständerplatte
1 11 Tischfuß
1 12 Maschinenschrank (Option)
* Verschleißteil
1
2
3
4
5
6
9
10

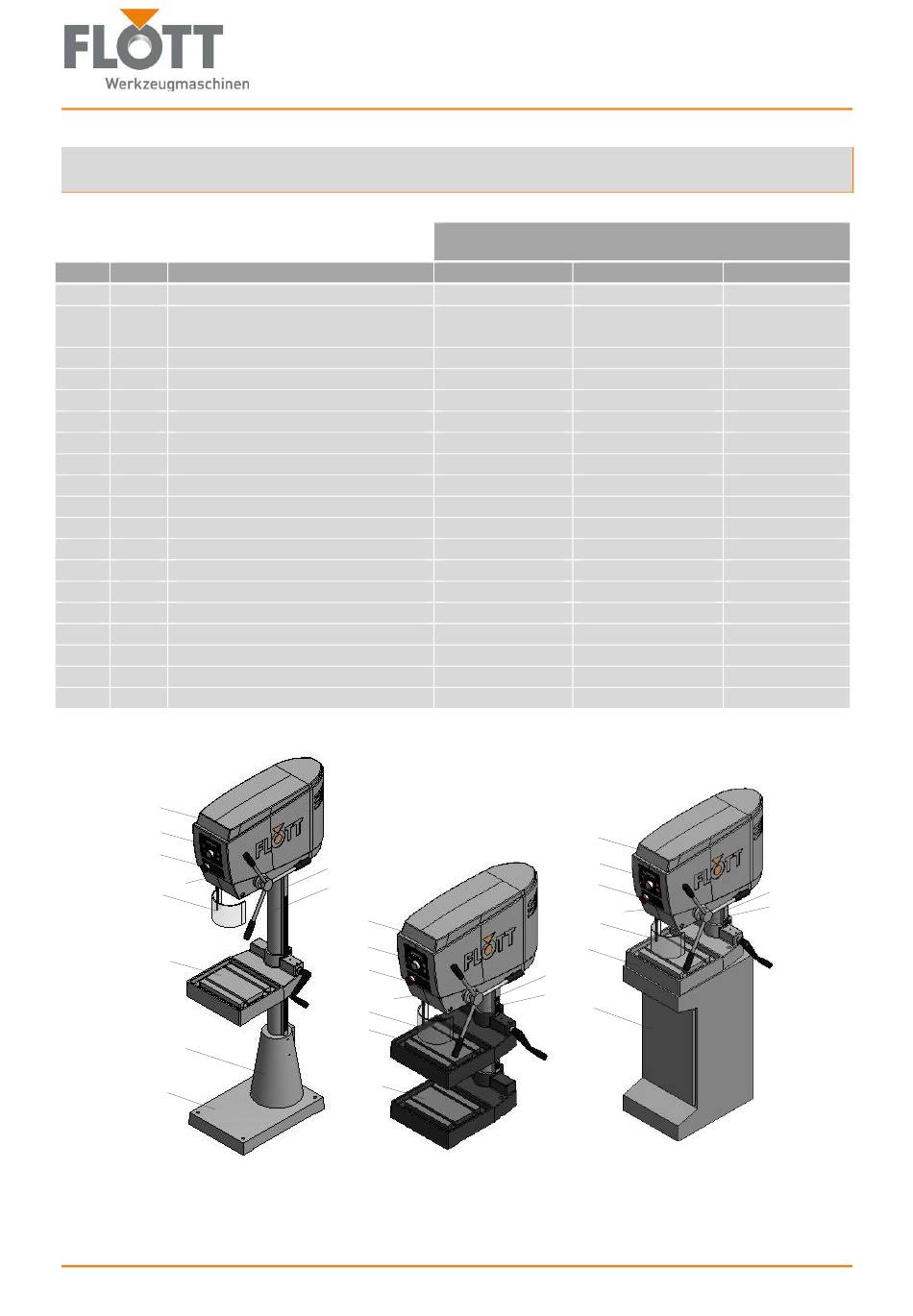

Abb. 1: SB/TB/TBZ 18 Plus
21 8 33 3
SB 18 Plus
218321
212581
212608
010053
009461
218322
218378
223051
218391
218366
290817
009603
004845
201103
218402
218401
140102
140101
–
–
7
8
1
2
3
4
5
6
11
218333
Bestellnummer
TB 18 Plus
218321
212581
212608
010053
009461
218322
218378
223051
218391
218366
290817
009603
004845
201103
218407
218406
–
–
201122
–
1
2
3
4
5
11
7
8
12
TBZ 18 Plus
218321
212581
212608
010053
009461
218322
218378
223051
218391
218366
290817
009603
004845
–
218411
218406
–
–
201143
201160
7
8
80
