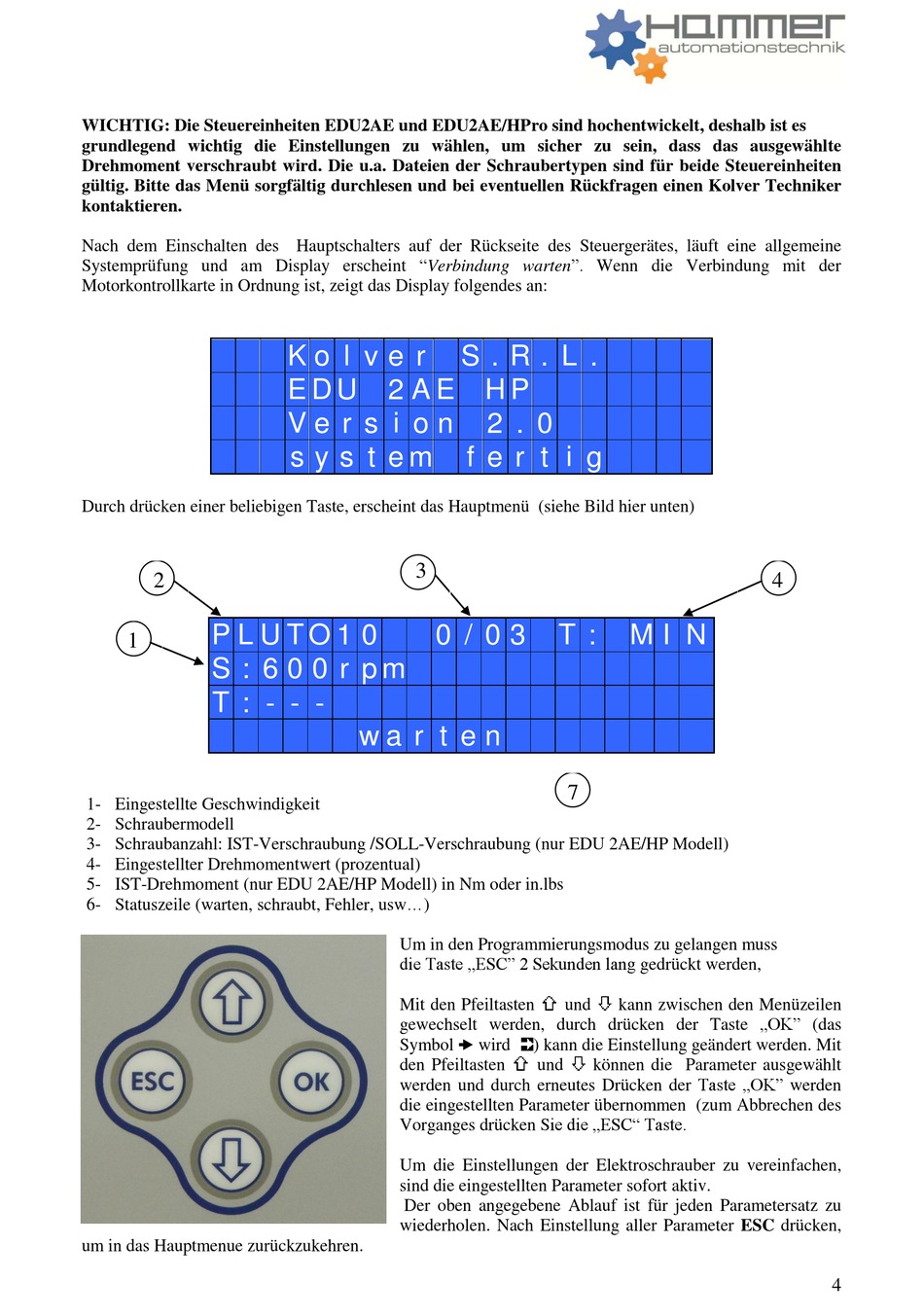

WICHTIG: Die Steuereinheiten EDU2AE und EDU2AE/HPro sind hochentwickelt, deshalb ist es
grundlegend wichtig die Einstellungen zu wählen, um sicher zu sein, dass das ausgewählte
Drehmoment verschraubt wird. Die u.a. Dateien der Schraubertypen sind für beide Steuereinheiten
gültig. Bitte das Menü sorgfältig durchlesen und bei eventuellen Rückfragen einen Kolver Techniker
kontaktieren.
Nach dem Einschalten des Hauptschalters auf der Rückseite des Steuergerätes, läuft eine allgemeine
Systemprüfung und am Display erscheint "Verbindung warten". Wenn die Verbindung mit der
Motorkontrollkarte in Ordnung ist, zeigt das Display folgendes an:
Durch drücken einer beliebigen Taste, erscheint das Hauptmenü (siehe Bild hier unten)
2
P L U T O 1 0
1
S : 6 0 0 r p m
T
: - - -
:
1- Eingestellte Geschwindigkeit
2- Schraubermodell
3- Schraubanzahl: IST-Verschraubung /SOLL-Verschraubung (nur EDU 2AE/HP Modell)
4- Eingestellter Drehmomentwert (prozentual)
5- IST-Drehmoment (nur EDU 2AE/HP Modell) in Nm oder in.lbs
6- Statuszeile (warten, schraubt, Fehler, usw...)
um in das Hauptmenue zurückzukehren.
K o l v e r
S . R . L .
E D U
2 A E H P
V e r s i o n
s y s t e m
3
0 / 0 3
w a r t e n
Um in den Programmierungsmodus zu gelangen muss
die Taste „ESC" 2 Sekunden lang gedrückt werden,
Mit den Pfeiltasten
gewechselt werden, durch drücken der Taste „OK" (das
Symbol wird
den Pfeiltasten
werden und durch erneutes Drücken der Taste „OK" werden
die eingestellten Parameter übernommen (zum Abbrechen des
Vorganges drücken Sie die „ESC" Taste.
Um die Einstellungen der Elektroschrauber zu vereinfachen,
sind die eingestellten Parameter sofort aktiv.
Der oben angegebene Ablauf ist für jeden Parametersatz zu
wiederholen. Nach Einstellung aller Parameter ESC drücken,
2 . 0
f e r t i g
T :
M I N
7
und
kann zwischen den Menüzeilen
) kann die Einstellung geändert werden. Mit
und
können die Parameter ausgewählt
4
4
