WICHTIG: WENN DIE OK/ESC OPTION NICHT AKTIVIERT IST, SETZEN DIE FEHLER SICH AM
FOLGENDEN ZYKLUS ZURÜCK. ANSONSTEN ESC DRÜCKEN. BITTE KONTAKTIEREN SIE
EINEN KOLVER KUNDENDIENST, FALLS SIE NOCH PROBLEME HABEN.
EDU2AE/HPro - SERIELL STECKER:
Nach Bedarf können alle Steuereinheiten mit einem 9 PIN seriellen Stecker versorgt werden. Damit kann
man die Resultate jeder Verschraubung auf einen PC speichern oder über einen Drucker ausdrucken.
Schnittstellenbeschreibung: Dateiübertragung: 9600 bits pro Sekunde, 8 data bits, n (keine Parität), 1 (bits
Stopp 1).Verbindungspin: PIN 2 = TX, PIN 5 = GND
Druckzeile:
MODELL
RESULTAT
ELEKTROSCH.
Druckzeile nach Fehler:
MODELL
RESULTAT
ELEKTROSCH.
Resultat = Ergebnis vom Schrauben: OK oder NOK.
OK = der Elektroschrauber hat das Drehmoment richtig erreicht und alle Parameter stimmen
überein. Die Steuereinheit bestätigt das richtige Drehmoment durch einen Piepton.
NOK = der Elektroschrauber hat das Drehmoment während der Montage, der Rampe usw. (siehe
Fehlerbehebung); auf diesem Fall hört man zwei Pieptöne und die rote LED leuchtet.
Modell Elektrosch. = eingestelltes Modell.
% Drehmo = Drehmoment auf Prozentsatz.
Montage = Typ von eingestellter Montage (H = hart oder S = soft / weich ).
Geschwin = Wert der eingestellten Geschwindigkeit.
Drehmo = Wert des erreichten Drehmoments.
Schraubzahlung = Nummer von befestigte Schrauben/Schrauben im Allgemeinen .
Meldung = Am Ende des Zyklus wird die Meldung „Ende Zyklus" ausgegeben.
Im Fehlerfall:
Fehlermeldung = Typ von Fehler.

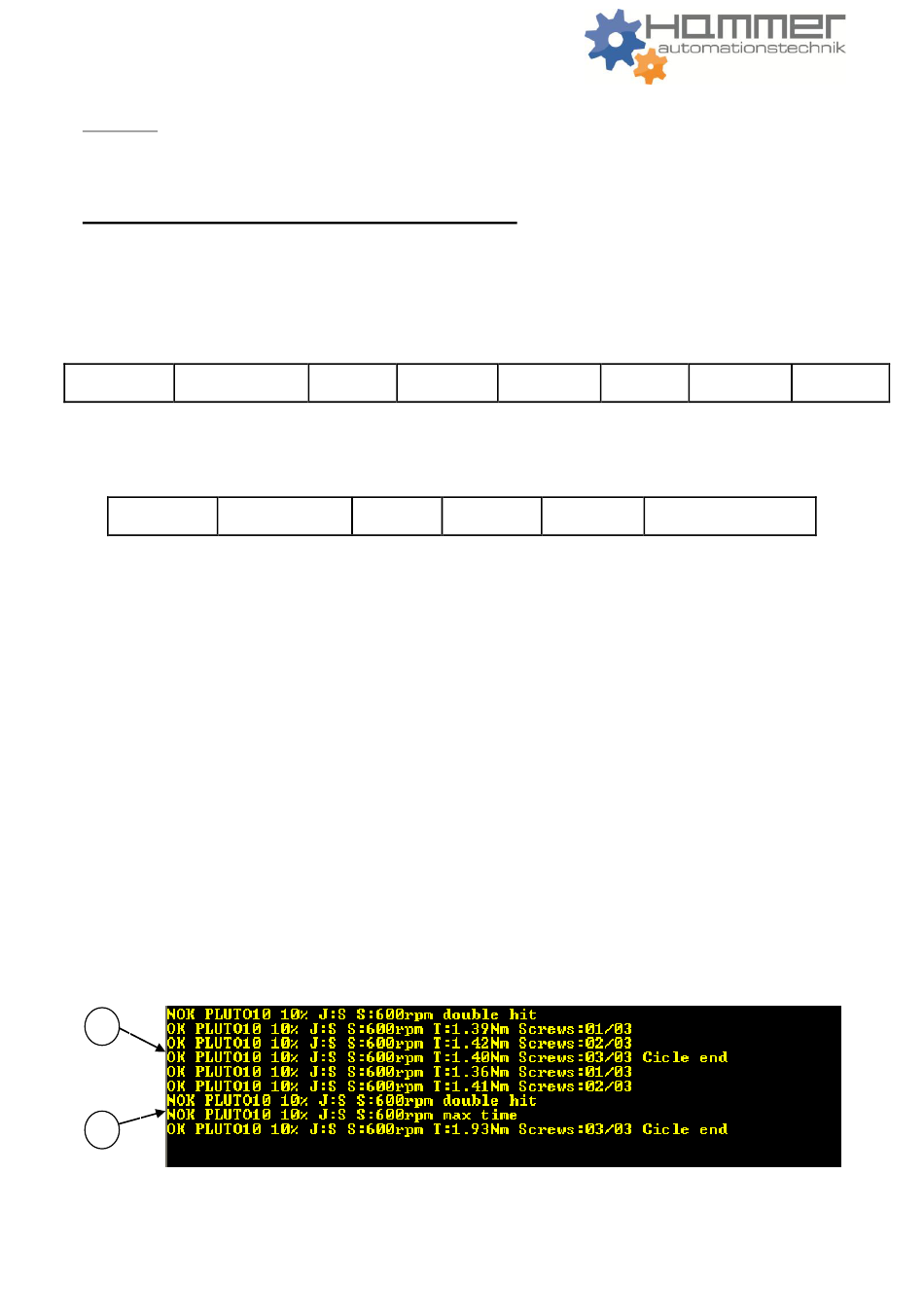

Beispiel von der Druckzeile:
1
2
1) Beispiel von Schraube OK
2) Fehlerbeispiel
%
MONTAGE
DREHMO
%
MONTAGE
DREHMO
GESCHWIN
DREHMO
GESCHWIN
FEHLERMELDUNG
SCHRAUB-
MELDUNG
ZAHLUNG
16
