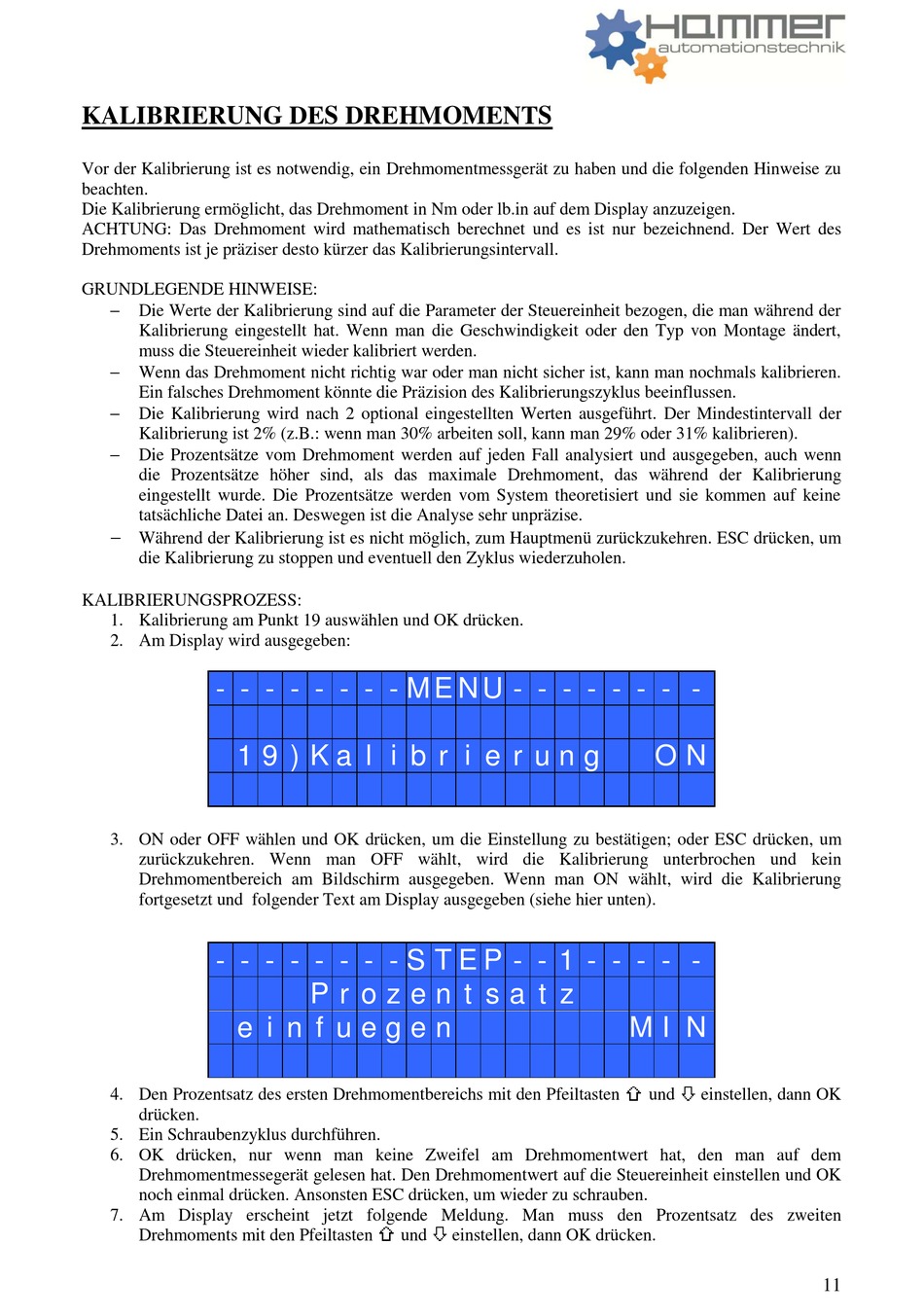

KALIBRIERUNG DES DREHMOMENTS
Vor der Kalibrierung ist es notwendig, ein Drehmomentmessgerät zu haben und die folgenden Hinweise zu
beachten.
Die Kalibrierung ermöglicht, das Drehmoment in Nm oder lb.in auf dem Display anzuzeigen.
ACHTUNG: Das Drehmoment wird mathematisch berechnet und es ist nur bezeichnend. Der Wert des
Drehmoments ist je präziser desto kürzer das Kalibrierungsintervall.
GRUNDLEGENDE HINWEISE:
Die Werte der Kalibrierung sind auf die Parameter der Steuereinheit bezogen, die man während der
Kalibrierung eingestellt hat. Wenn man die Geschwindigkeit oder den Typ von Montage ändert,
muss die Steuereinheit wieder kalibriert werden.
Wenn das Drehmoment nicht richtig war oder man nicht sicher ist, kann man nochmals kalibrieren.
Ein falsches Drehmoment könnte die Präzision des Kalibrierungszyklus beeinflussen.
Die Kalibrierung wird nach 2 optional eingestellten Werten ausgeführt. Der Mindestintervall der
Kalibrierung ist 2% (z.B.: wenn man 30% arbeiten soll, kann man 29% oder 31% kalibrieren).
Die Prozentsätze vom Drehmoment werden auf jeden Fall analysiert und ausgegeben, auch wenn
die Prozentsätze höher sind, als das maximale Drehmoment, das während der Kalibrierung
eingestellt wurde. Die Prozentsätze werden vom System theoretisiert und sie kommen auf keine
tatsächliche Datei an. Deswegen ist die Analyse sehr unpräzise.
Während der Kalibrierung ist es nicht möglich, zum Hauptmenü zurückzukehren. ESC drücken, um
die Kalibrierung zu stoppen und eventuell den Zyklus wiederzuholen.
KALIBRIERUNGSPROZESS:
1. Kalibrierung am Punkt 19 auswählen und OK drücken.
2. Am Display wird ausgegeben:
- - - - - - - - M E N U - - - - - - - -
1 9 ) K a l i b r i e r u n g
3. ON oder OFF wählen und OK drücken, um die Einstellung zu bestätigen; oder ESC drücken, um
zurückzukehren. Wenn man OFF wählt, wird die Kalibrierung unterbrochen und kein
Drehmomentbereich am Bildschirm ausgegeben. Wenn man ON wählt, wird die Kalibrierung
fortgesetzt und folgender Text am Display ausgegeben (siehe hier unten).
- - - - - - - - S T E P - - 1 - - - - -
e i n f u e g e n
4. Den Prozentsatz des ersten Drehmomentbereichs mit den Pfeiltasten
drücken.
5. Ein Schraubenzyklus durchführen.
6. OK drücken, nur wenn man keine Zweifel am Drehmomentwert hat, den man auf dem
Drehmomentmessegerät gelesen hat. Den Drehmomentwert auf die Steuereinheit einstellen und OK
noch einmal drücken. Ansonsten ESC drücken, um wieder zu schrauben.
7. Am Display erscheint jetzt folgende Meldung. Man muss den Prozentsatz des zweiten
Drehmoments mit den Pfeiltasten
P r o z e n t s a t z
und
einstellen, dann OK drücken.
O N
M I N
und
einstellen, dann OK
11
