Inbetriebnahme
1.5 Anschluß der Spannungsversorgung
Das COMBI-Modul 515 besitzt zwei getrennte Spannungsversor-
gungseingänge.
Der Eingang 24 VDC-CPU versorgt den Controllerteil des
COMBI-Moduls
515.
Die
typische
Stromaufnahme
beträgt
80..100 mA.
Am Eingang
24
VDC-Ext. werden
die
Transistorausgänge
(OUT8..15), PWM-Ausgänge (OUT16..17) und die Relais (OUT0..7)
versorgt. Die Stromaufnahme ist abhängig von der angeschlossenen
Last an den Transitorausgängen und kann max. 4 A betragen.
Für die erste Inbetriebnahme ist es ausreichend, die Spannungs-
versorgungseingänge parallel an einem Netzteil 24 VDC/ 1..6 A zu
betreiben. Der Anschluß der Versorgungsspannung ist nachfolgender
Bild 2 zu entnehmen, und im spannungslosen Zustand herzustellen.

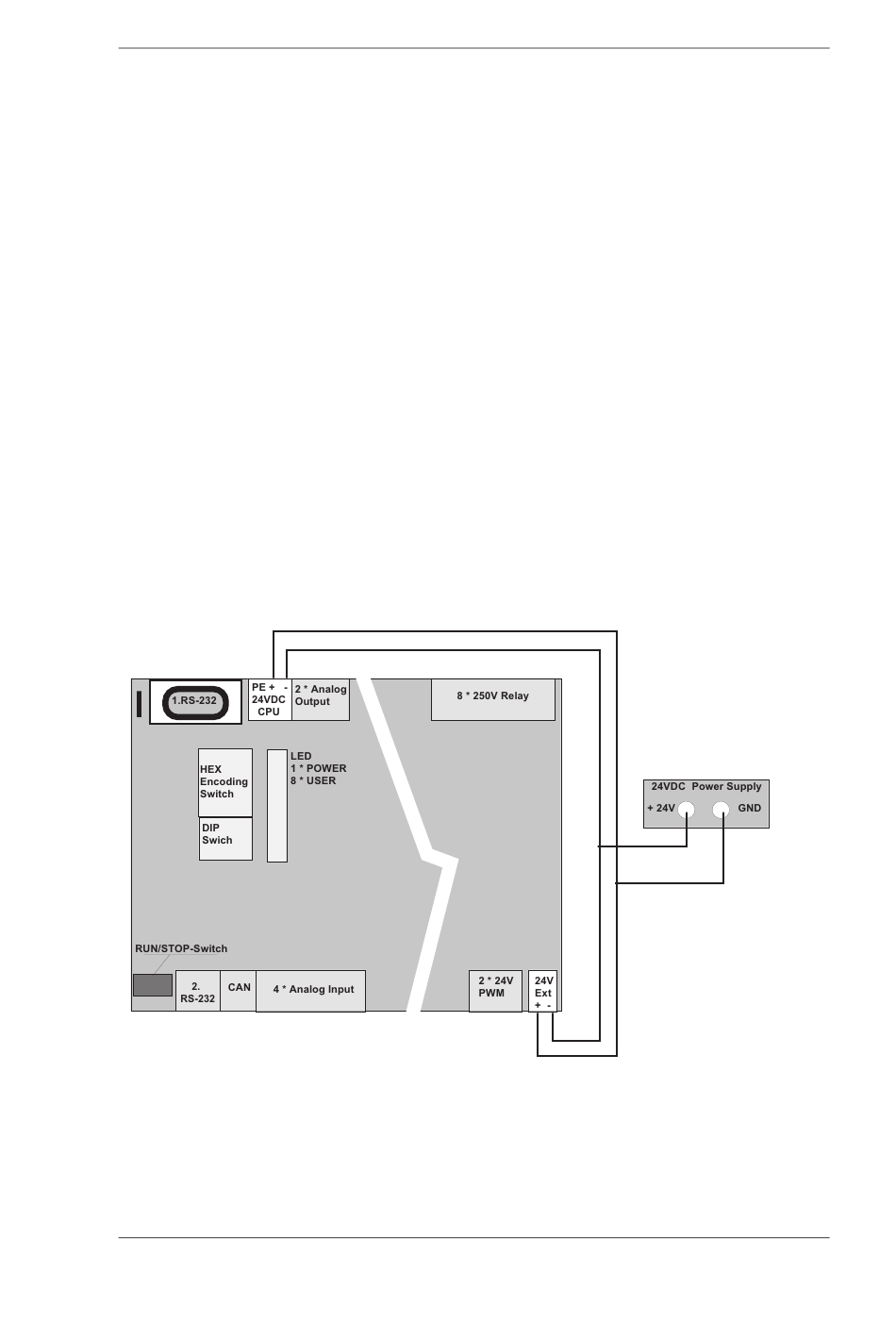

Bild 2:
Anschluß Spannungsversorgung
© PHYTEC Elektronik GmbH 2001
5
L-568d_1
