Montageanleitung
Topmeter für RTL-Box SI
Beschreibung
Topmeter Regulierventil zur Einregulierung des Volumenstroms. Das Ventiloberteil besteht
aus einem Ventilkegel mit steigender Spindel und einem Handrad für die Einstellung. Im
Handrad ist das Sichtglas eingebaut, an welchem der Durchfluss je nach Stellung des
Anzeigekörpers direkt in L/min an der aufgedruckten Skala abgelesen werden kann. Die
Einstellung am Topmeter kann durch die mitgelieferte Arretierkappe blockiert und bei Be-
darf plombiert werden.
Volumenstromregulierung
Arretierkappe entfernen. Die Regulierung erfolgt durch drehen am schwarzen Handrad,
wobei der Ventilkegel im rechtsgängigen Drehsinn niedergeschraubt wird. Der Volumen-
strom verringert sich bis zur vollständigen Absperrung. Öffnen des Ventils erfolgt in umge-
kehrtem Drehsinn.
Reinigung
Sichtglas und Messfeder können zu Wartungszwecke auch bei vollem Anlagendruck
demontiert und gereinigt werden: Dazu das schwarze Handrad fest gegenhalten und das
Sichtglas durch drehen vom Handrad lösen (Drehsinn links). Dabei keine Werkzeuge ver-
wenden! Bruchgefahr!
Das Schauglas zügig abschrauben und zusammen mit der innenliegenden Feder abneh-
men. Das Topmeter sperrt selbsttätig ab sobald das Schauglas abgehoben und die Feder
entfernt ist. In diesem Zustand kann leichter Wasserverlust aus dem Ventil auftreten.
Schauglas zügig reinigen und in umgekehrter Reihenfolge zusammenschrauben.
Technische Änderungen vorbehalten.

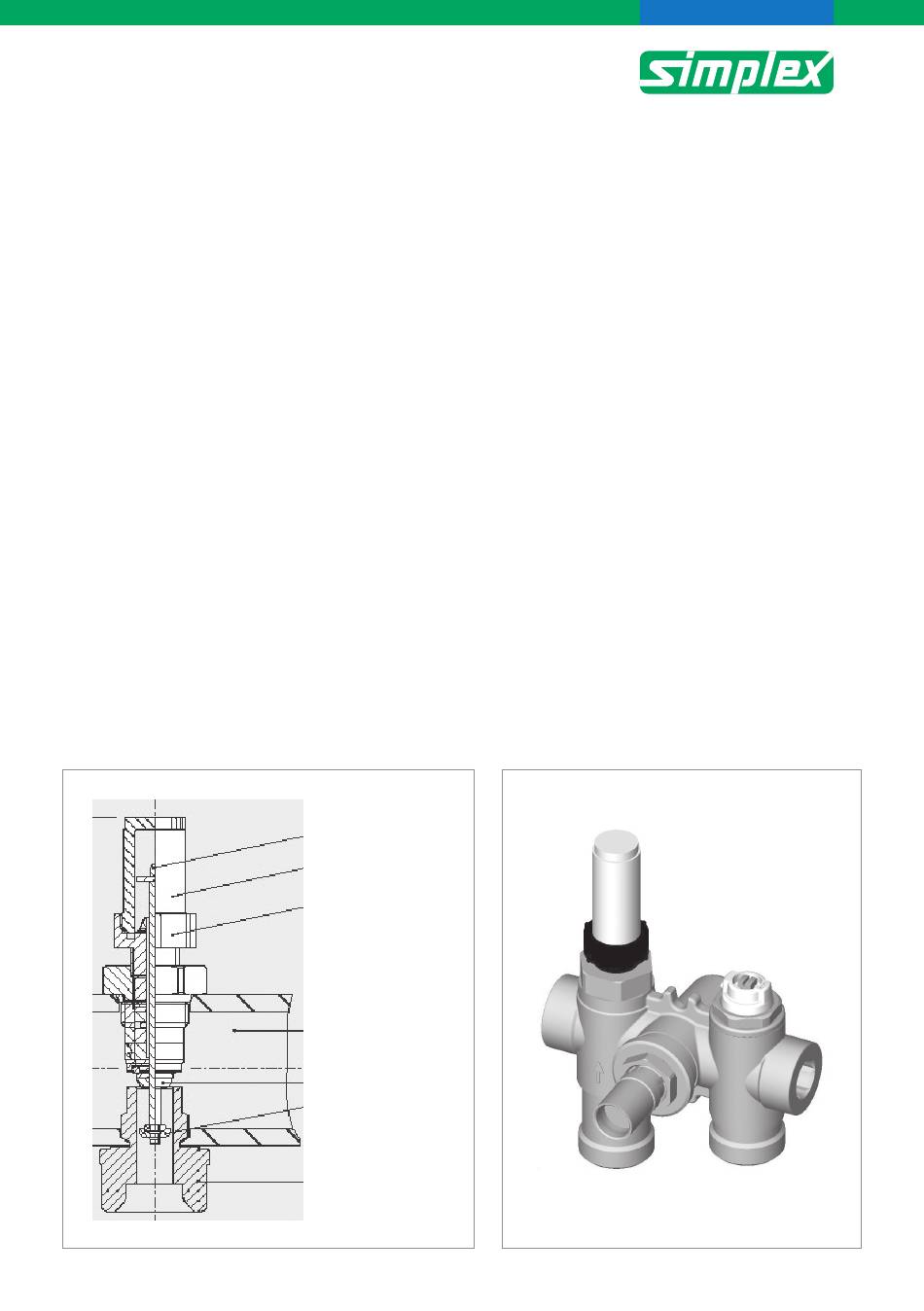

Anzeigekörper
Sichtglas mit Skala
Spindel
Rücklaufverteiler
Ventilkegel
Prallscheibe
Ventilunterteil
Seite 6/6
Stand 10/2010
