Montageanleitung
Technische Beschreibung
Das Rücklauftemperaturbegrenzungsventil wird im Rücklauf eines entsprechenden Hei-
zungssystems angeordnet (Fußbodentemperierung, Wandheizung, etc.). Der Anschluss an
das Rohrsystem erfolgt mit Klemmverschraubungen mit Eurokonus nach DIN V 3838 (kein
Lieferumfang).
Das Thermostatventil regelt über den integrierten Temperaturfühler die maximal zulässige
Rücklauftemperatur im System.
Achtung: Durch die rücklaufseitige Anordnung des Ventils können bei zu hoher Vorlauf-
Systemtemperatur ( >70°C) Teile des vorgeschalteten Flächenheizungssystems (Rohrlei-
tungen) oder des Baukörpers beschädigt werden.
Die Einstellziffern auf dem Thermostatkopf entsprechen folgenden Rücklauftemperaturen
bei welchen das Ventil schließt. Serienmäßig ist der Thermostatkopf auf maximal 40°C
begrenzt (Stellung 4). Höhere Temperaturen werden nicht empfohlen.
Einstellmarkierung
ca. Rücklauftemp. [°C]
Sicherheitsventil
Das RTL-Ventil ist mit einem Sicherheitsschlussventil ausgerüstet. Liegt auf Grund eines
defekten Thermostatkopfes eine überhöhte Systemtemperatur von mehr als 70°C am Ven-
til an, schließt die Sicherheitseinrichtung das Ventil dauerhaft um zu verhindern, dass sich
die Raumheizfläche unzulässig hoch erwärmt.

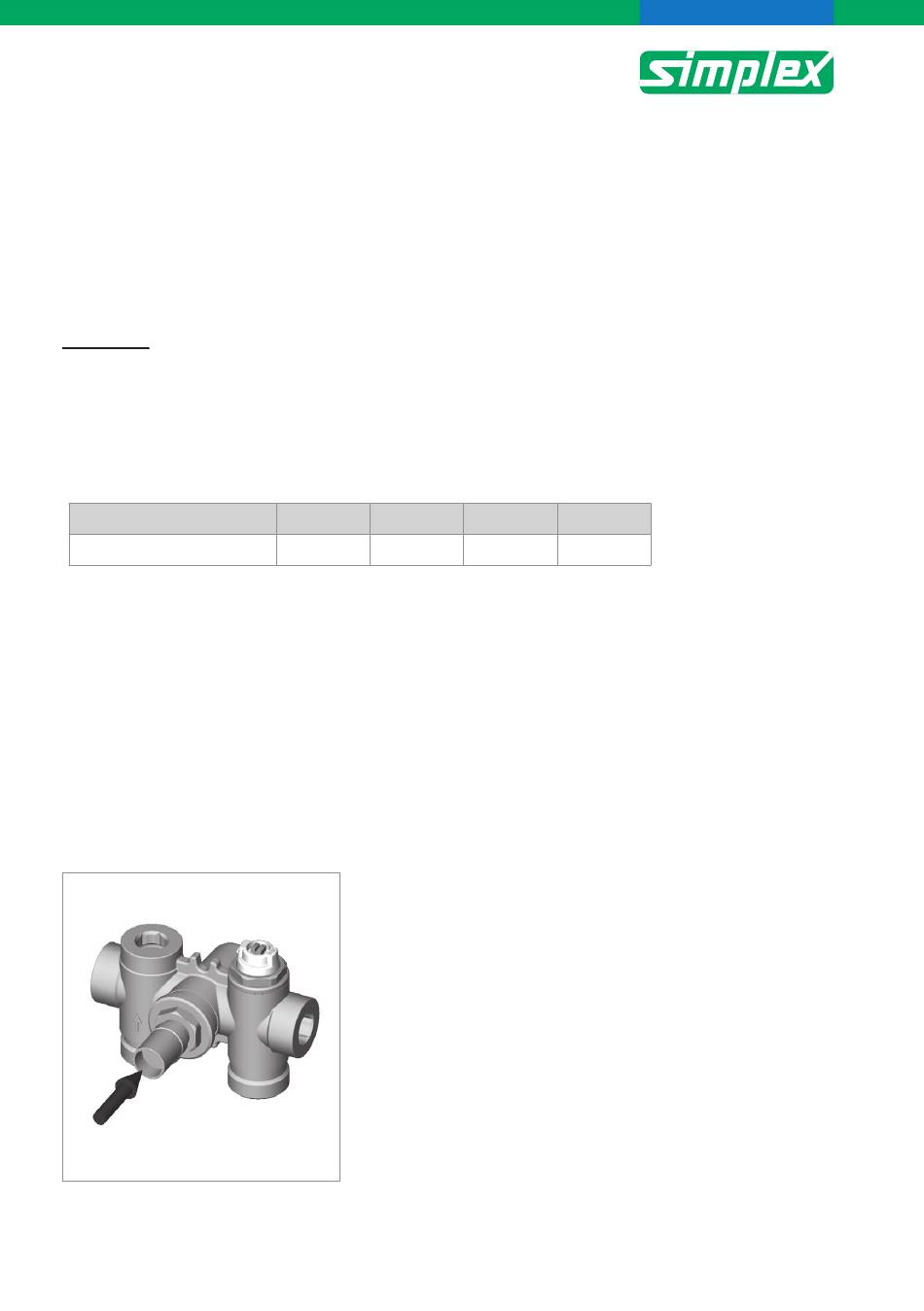

Nach Behebung der Störung und Abkühlung des Ventils auf Raumtemperatur muss das
Sicherheitsventil durch Druck mit einem zylindrischen Gegenstand auf den Druckkolben
des Ventileinsatzes zurückgesetzt werden. Die Sicherheitseinrichtung rastet dabei hörbar
zurück in die Bereitschaftsstellung.
1
2
zu
20°C
Technische Daten
Abmessungen:
Breite
Höhe
Tiefe Box
Tiefe Box mit Kopf
Winkelausgleich Box:
Winkelausgleich Abdeckung
Tiefenausgleich
Achsabstand Armatur
Anschlussdimension Rohrleitung
Anschlussgewinde Thermostatkopf
Regelbereich Rücklauftemperatur
Seite 3/6
3
4
30°C
40°C
156 mm
211 mm
64 mm
132 mm
6°
6°
23 mm
50 mm
3/4" AG, Eurokous
DIN V 3838
M30 x 1,5
20 - 40°C
