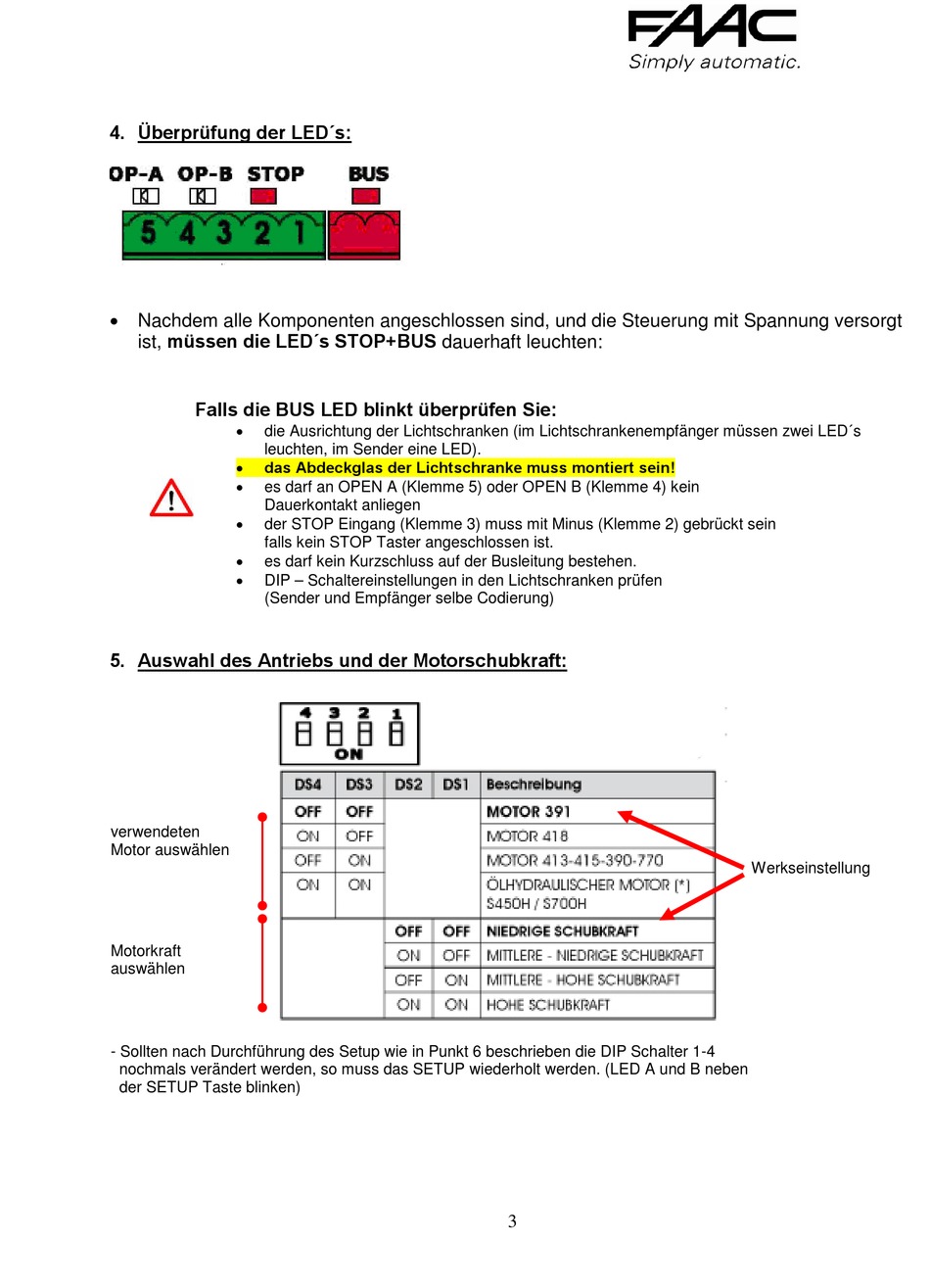

FAAC E024S Programmierung Seite 3

4. Überprüfung der LED´s:
 Nachdem alle Komponenten angeschlossen sind, und die Steuerung mit Spannung versorgt
ist, müssen die LED´s STOP+BUS dauerhaft leuchten:
Falls die BUS LED blinkt überprüfen Sie:

die Ausrichtung der Lichtschranken (im Lichtschrankenempfänger müssen zwei LED´s
leuchten, im Sender eine LED).

das Abdeckglas der Lichtschranke muss montiert sein!

es darf an OPEN A (Klemme 5) oder OPEN B (Klemme 4) kein
Dauerkontakt anliegen

der STOP Eingang (Klemme 3) muss mit Minus (Klemme 2) gebrückt sein
falls kein STOP Taster angeschlossen ist.

es darf kein Kurzschluss auf der Busleitung bestehen.

DIP – Schaltereinstellungen in den Lichtschranken prüfen
(Sender und Empfänger selbe Codierung)
5. Auswahl des Antriebs und der Motorschubkraft:
verwendeten
Motor auswählen
Motorkraft
auswählen
- Sollten nach Durchführung des Setup wie in Punkt 6 beschrieben die DIP Schalter 1-4
nochmals verändert werden, so muss das SETUP wiederholt werden. (LED A und B neben
der SETUP Taste blinken)
3
Werkseinstellung
