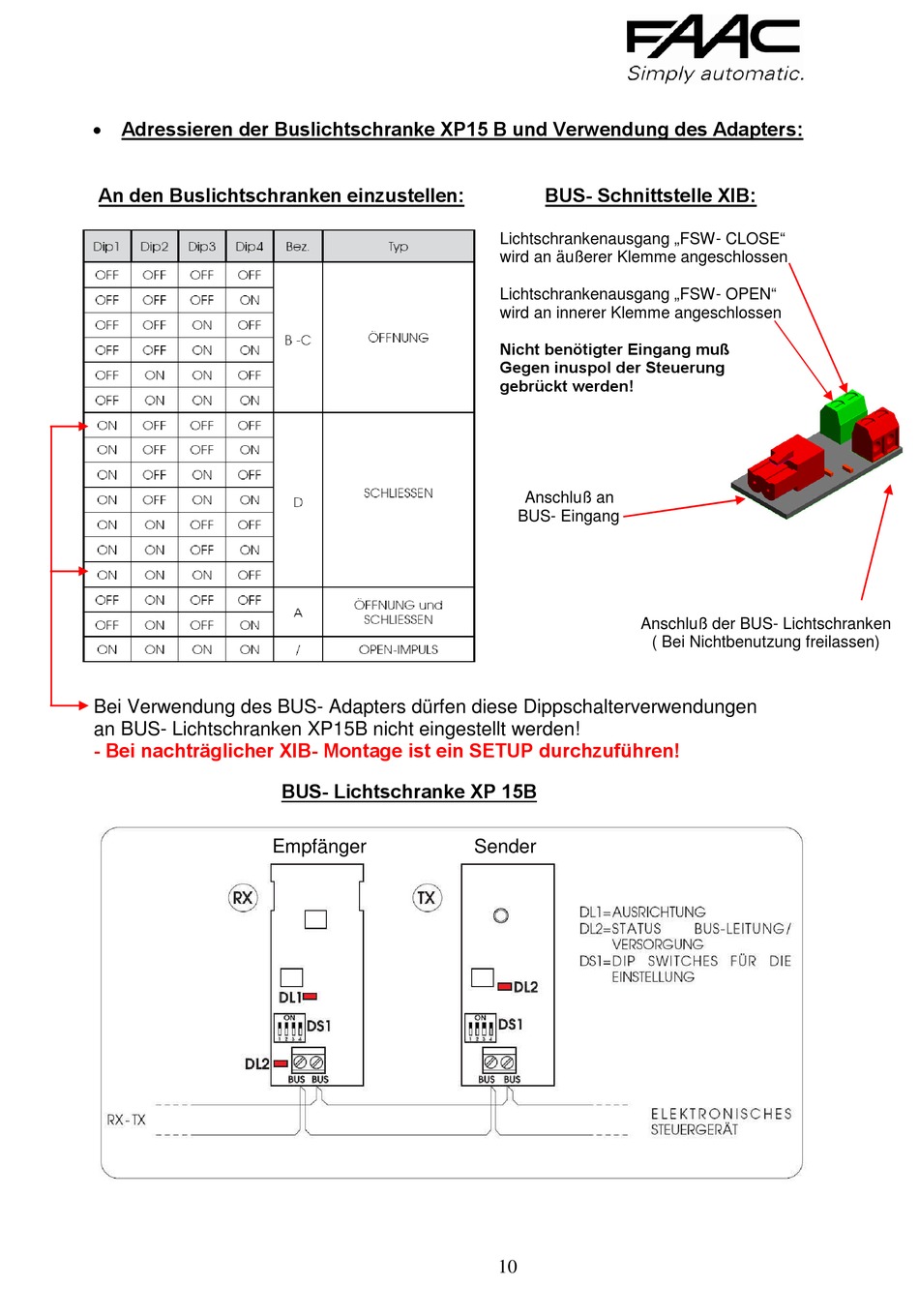

 Adressieren der Buslichtschranke XP15 B und Verwendung des Adapters:
An den Buslichtschranken einzustellen:
Bei Verwendung des BUS- Adapters dürfen diese Dippschalterverwendungen
an BUS- Lichtschranken XP15B nicht eingestellt werden!
- Bei nachträglicher XIB- Montage ist ein SETUP durchzuführen!
BUS- Lichtschranke XP 15B
Empfänger
BUS- Schnittstelle XIB:
Lichtschrankenausgang „FSW- CLOSE"
wird an äußerer Klemme angeschlossen
Lichtschrankenausgang „FSW- OPEN"
wird an innerer Klemme angeschlossen
Nicht benötigter Eingang muß
Gegen inuspol der Steuerung
gebrückt werden!
Anschluß an
BUS- Eingang
Anschluß der BUS- Lichtschranken
Sender
10
( Bei Nichtbenutzung freilassen)
