BESCHRIJVING VAN HET PRODUCT EN

GBRUIKSBESTEMMING

GIRO is een reductiemotor voor oprolbare rolluiken met veerbalancering.
Geschikt voor de automatisering van rolluiken met een maximale hoogte van 6
m en een gewicht tot 180 kg.
Elk ander gebruik is verboden! De fabrikant aanvaardt geen aanspra-
kelijkheid voor schade die het gevolg is van oneigenlijk gebruik van het
product, behale voor zover in deze handleiding voorzien is.
Giro kan worden geïnstalleerd op rolluiken met een veerdragerboom met een
diameter van 200 mm (optioneel: 220 mm en 240 mm). De twee aanwezige
ringen zijn gegoten uit aluminium.
Giro is voorzien van een eindaanslag met een regelschroef en een mechanisch
positiegeheugen.
Beschikbare accessoires: er kan een tweede reductiemotor (model GRA1) wor-
den geïnstalleerd, waarmee het maximale koppel op 360 Nm komt; raadpleeg
de respectieve instructiehandleiding. KIO, sleutelschakelaar met kabelontgren-
deling. Adapters voor veerdrager van 220 mm en 240 mm, veerdragerboom
met diameter van 48 mm.
3
INSTALLATIE

3.1 - Controles ter voorbereiding van de installatie

Let op! - De installatie van de motor dient door gekwalificeerd perso-
neel uitgevoerd te worden waarbij de wetten, voorschriften en regels
en wat in deze aanwijzingen staat, in acht worden genomen.
Voer de volgende controles uit voordat u met de installatie begint:
• Controleer direct na het uitpakken of de conderdelen van het product com-
pleet en intact zijn.
• Controleer de geschiktheid van de gekozen motor door de nominale techni-
sche specificaties van de motor te vergelijken met de technische specificaties
van uw rolluik; installeer de motor NIET als de motorspecificaties (nomi-
naal koppel, draaisnelheid en werkingstijd) niet geschikt zijn voor de
aandrijving van uw rolluik. Houd er in het bijzonder rekening mee dat
het motorkoppel NIET GROTER MAG ZIJN dan nodig is voor de aan-
drijving van het rolluik. Voor verdere gebruikslimieten verwijzen wij u naar het
hoofdstuk "Technische specificaties".
• IIn geval van installatie buiten moet u zorgen dat de motor afdoende
beschermd is tegen atmosferische invloeden.
• Controleer of het rolluik goed gebalanceerd is: het mag niet bewegen als het
in een bepaalde stand wordt gezet.
• Verzeker u ervan dat er zowel bij sluiting als opening geen punten met een
grotere wrijving op het rolluik zijn
• Verzeker u ervan dat het rolluik regelmatig en geruisloos omhoog en omlaag
beweegt.
• Verzeker u ervan dat de plaats van bevestiging compatibel is met de afmetin-
gen van de motor afb. 1.
• In het voedingsnet van de installatie dient een afkoppelingsinrichting te wor-
den geïnstalleerd met een openingsafstand tussen de contacten die een
volledige afkoppeling toelaat in de condities die worden voorgeschreven door
de overspanningscategorie III.

3.2 - Werkzaamheden ter voorbereiding van de installatie

In afb. 2 wordt een voorbeeld van een automatiseringsinstallatie met Nice-
componenten weergegeven:
a - Giro-reductiemotor
b - Behuizing
c - Ontgrendelingsknop
d - Omvormer of elektronische besturingseenheid
e - Elektrische toevoerleiding
f - Veerdrager
Deze componenten zijn op basis van een typisch en veelgebruikt schema
geplaatst. Bepaal op basis van afb. 2 bij benadering de positie waarop elke
component van de installatie geplaatst moet worden. Belangrijk – Voordat
u de installatie uitvoert, dient u de voor uw installatie benodigde elektrische
bedrading voor te bereiden (zie afb. 2).

3.3 - Installatie van de reductiemotor

WAARSCHUWINGEN
• Een onjuiste installatie kan ernstig letsel veroorzaken bij de persoon
die de werkzaamheden uitvoert en bij personen die gebruikmaken
van de installatie.
• Voordat u begint met de montage van de automatisering, dient u de
inleidende controles uit te voeren die worden beschreven in para-
graaf 3.1 en 3.2.
01. Sluit het rolluik volledig om de veerdragerboom te kunnen bereiken; maak
een gat met een diameter van 9 mm in deze boom (afb. 3).
02. Verwijder de kleine halve ring door de twee M8-schroeven los te draaien
(afb. 4) en verwijder de kraag eronder (afb. 5).

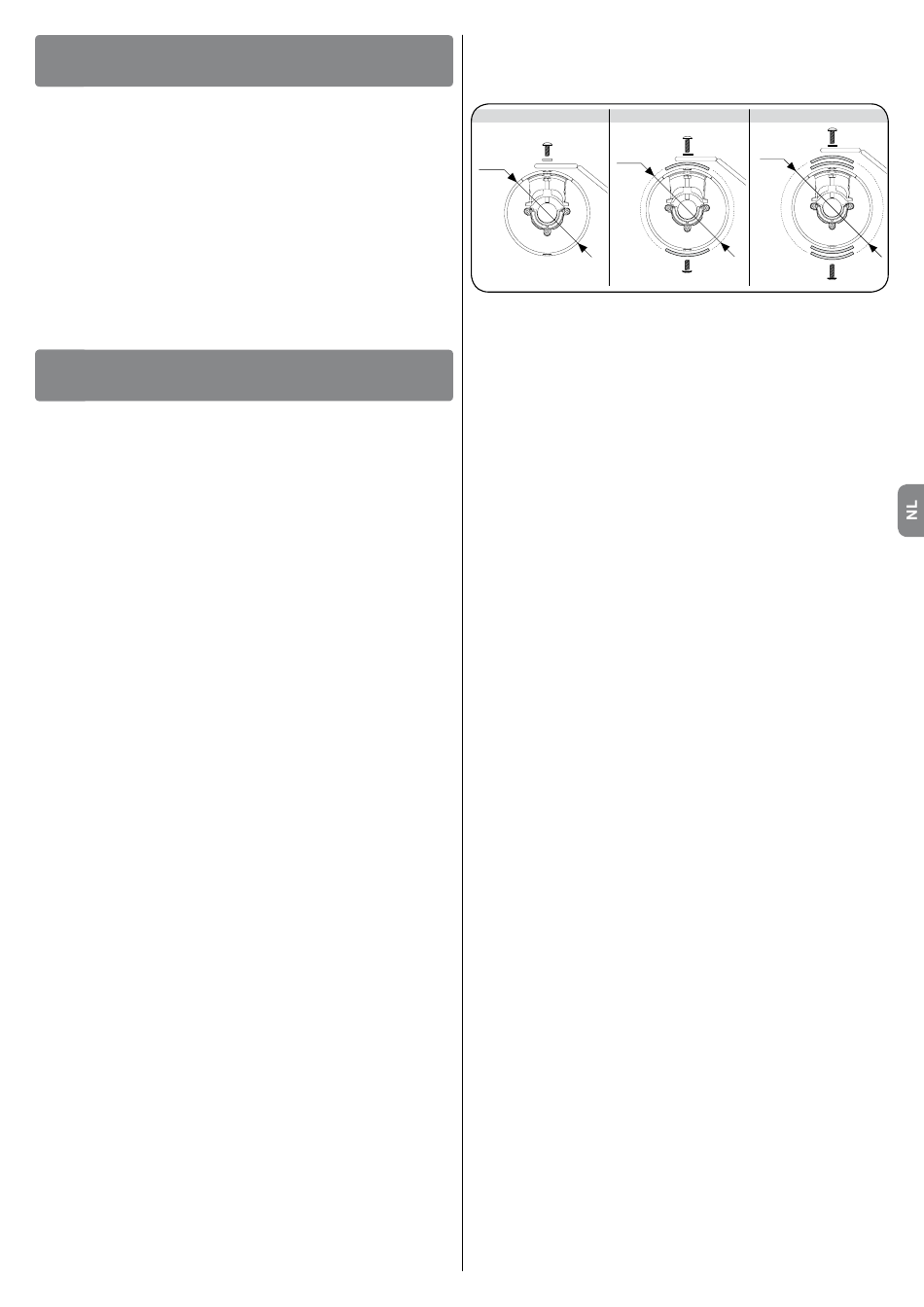

03. Meet de diameter van de veerdragers:
- als de diameter 200 mm is, gaat u verder met de installatie.
- als de diameter 220 mm of 240 mm (optioneel) is, gebruikt u de geschikte
adapter, afb. 6.
200 mm 220 mm (optioneel)
V 10x20
220 mm
200 mm
04. Meet de diameter van de veerdragerboom:
- als de diameter 76 mm is, gaat u verder met de installatie.
- als de diameter 60 mm is, gebruikt u de bijbehorende meegeleverde
adapters (afb. 7 en 8) en gaat u verder met de installatie.
- als de diameter 48 mm (optioneel) is, gebruikt u de bijbehorende, niet-
meegeleverde adapters (optioneel) (afb. 7 en 8), en gaat u verder met de
installatie.
05. Plaats de reductiemotor in de veerdragerboom en zet deze vast met
behulp van de kraag (afb. 9).
06. Draai het centrale tandwiel (M10) aan zodat het passare attra, door het
eerder in de veerdragerboom gemaakte gat (punt 01) (zie afb. 10).
07. Zet de reductiemotor vast aan de veerdragerboom door de twee schroe-
ven (M10) vast te draaien; vergrendel de drie schroeven met de bijbeho-
rende moeren (afb. 10).
08. Maak nu een gat in de veerdragerboom om er de voedingskabel en de
kabel voor handmatige ontgrendeling door te geleiden (afb. 11).
09. Plaats de ijzeren kabel voor handmatige ontgrendeling in de daarvoor
bedoelde positie door het eindpunt in de veer de geleiden (afb. 12); verwij-
der e herplaats de veer zo nodig.
10. Monteer de ontgrendelingsknop door alle regelaars vast te schroeven (A)
afb. 13; plaats vervolgens de kabel en zet deze vast met de klem, terwijlu
de kabel gespannen houdt (B) afb. 13.
11. De manoeuvre voor handmatige ontgrendeling uitvoeren: draai de onderste
knop rechtsom los (afb. 14); controleer handmatig of de reductiemotor wel
ontgrendeld is. Gebruik zo nodig de regelaars om de overtollige ruimte op
te heffen.
12. Smeer het tandwerk van de in pun 02 gedemonteerde kleine halve ring
lichtjes, plaats de twee schroeven (M8) en draai deze helemaal aan (afb.
15). Monter de eventuele externe adapter op de halve ring, zoals beschre-
ven in punt 04.
13. Breng de elektrische aansluitingen tot stand, zoals weergegeven in afb.
16.
14. Maak bovenaan in het rolluik een gat met een diameter van 11 mm en zet
dit onderdeel vast aan het externe gat van de reductiemotor (afb. 17).
15. Zet het doek van het rolluik aan de onderkant vast aan de reductiemotor
met behulp van schroef (M10) en sluitring (afb. 17).

3.4 - Afstellen van de eindaanslagen

01. Voer de manoeuvre voor handmatige ontgrendeling uit door de onderste
knop rechtsom los te draaien (afb. 14) en voer vervolgens handmatig een
openings- en een sluitingsmanoeuvre voor het rolluik uit; verzeker u ervan
dat het rolluik regelmatig en geruisloos beweegt.
02. Vergrendeld de reductiemotor door de onderste knop linksom vast te
draaien (afb. 19).
03. Schakel de elektriciteit voor de reductiemotor in en voer een openingsma-
noeuvre uit; verzeker u ervan dat het rolluik in de gewenste stand tot stilstand
komt. Gebruik de afstelwieltjes voor extra precisie (afb. 19). De pijl geeft de
draairichting aan (het symbool + geeft een verhoging van de snelheid aan).
04. Ga door tot u de gewenste positie hebt bereikt.
3.5 - Procedure voor handmatige vergrendeling en ontgrendeling
Belangrijk! - De manoeuvres voor handmatige vergrendeling en ontgrendeling
van de reductiemotor mogen alleen worden uitgevoerd als de reductiemotor
volledig stil staat.
De handmatige maneoeuvre dient alleen te worden uitgevoerd als er geen elek-
trische voeding is, bij defecten van de inrichting of als de tekst in de instructie-
handleiding dit specifiek vermeldt.
De reductiemotor ontgrendelen:
01. Draai het onderste deel van de knop rechtsom los tot u enige weerstand
ondervindt (afb. 14);
02. Open of sluit het rolluik handmatig.
De reductiemotor vergrendelen:
01. Draai het onderste deel van de knop linksom vast tot u enige weerstand
ondervindt (afb. 18).
240 mm (optioneel)
V 10x40
V 10x30
240 mm
V 10x20
V 10x30
