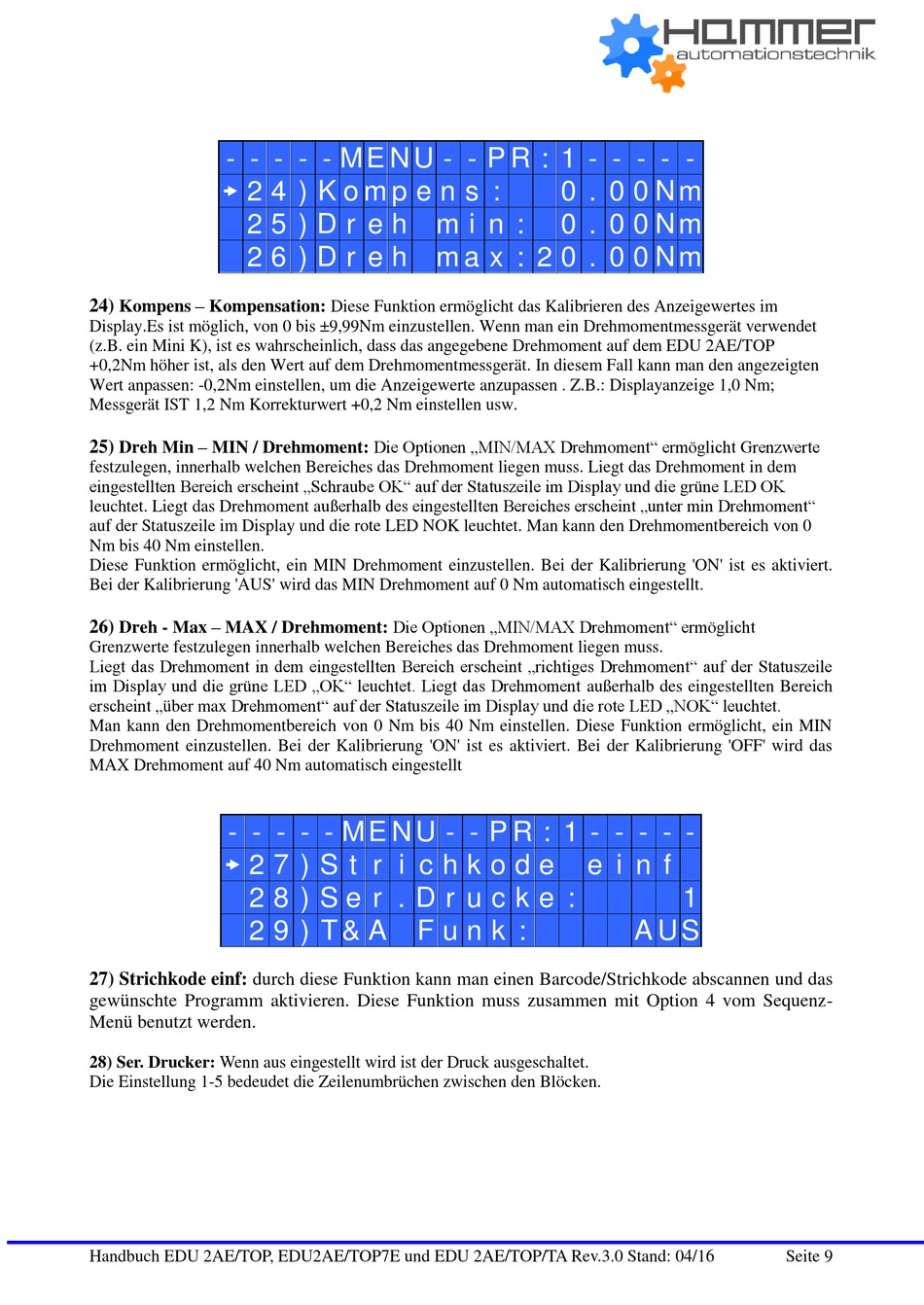

- - - - - M E N U - - P R : 1 - - - - -
2 4 ) K o m p e n s :
2 5 ) D r e h m i n :
2 6 ) D r e h m a x : 2 0 . 0 0 N m
24) Kompens – Kompensation:
Display.Es ist möglich, von 0 bis ±9,99Nm einzustellen. Wenn man ein Drehmomentmessgerät verwendet
(z.B. ein Mini K), ist es wahrscheinlich, dass das angegebene Drehmoment auf dem EDU 2AE/TOP
+0,2Nm höher ist, als den Wert auf dem Drehmomentmessgerät. In diesem Fall kann man den angezeigten
Wert anpassen: -0,2Nm einstellen, um die Anzeigewerte anzupassen . Z.B.: Displayanzeige 1,0 Nm;
Messgerät IST 1,2 Nm Korrekturwert +0,2 Nm einstellen usw.
25) Dreh Min – MIN / Drehmoment:
festzulegen, innerhalb welchen Bereiches das Drehmoment liegen muss. Liegt das Drehmoment in dem
eingestellten Bereich erscheint „Schraube OK" auf der Statuszeile im Display und die grüne LED OK
leuchtet. Liegt das Drehmoment außerhalb des eingestellten Bereiches erscheint „unter min Drehmoment"
auf der Statuszeile im Display und die rote LED NOK leuchtet. Man kann den Drehmomentbereich von 0
Nm bis 40 Nm einstellen.
Diese Funktion ermöglicht, ein MIN Drehmoment einzustellen. Bei der Kalibrierung 'ON' ist es aktiviert.
Bei der Kalibrierung 'AUS' wird das MIN Drehmoment auf 0 Nm automatisch eingestellt.
26) Dreh - Max – MAX / Drehmoment:
Grenzwerte festzulegen innerhalb welchen Bereiches das Drehmoment liegen muss.
Liegt das Drehmoment in dem eingestellten Bereich erscheint „richtiges Drehmoment" auf der Statuszeile
im Display und die grüne LED „OK" leuchtet. Liegt das Drehmoment außerhalb des eingestellten Bereich
erscheint „über max Drehmoment" auf der Statuszeile im Display und die rote LED „NOK" leuchtet.
Man kann den Drehmomentbereich von 0 Nm bis 40 Nm einstellen. Diese Funktion ermöglicht, ein MIN
Drehmoment einzustellen. Bei der Kalibrierung 'ON' ist es aktiviert. Bei der Kalibrierung 'OFF' wird das
MAX Drehmoment auf 40 Nm automatisch eingestellt
- - - - - M E N U - - P R : 1 - - - - -
2 7 ) S t r i c h k o d e
2 8 ) S e r . D r u c k e :
2 9 ) T & A
27) Strichkode einf: durch diese Funktion kann man einen Barcode/Strichkode abscannen und das
gewünschte Programm aktivieren. Diese Funktion muss zusammen mit Option 4 vom Sequenz-
Menü benutzt werden.
28) Ser. Drucker: Wenn aus eingestellt wird ist der Druck ausgeschaltet.
Die Einstellung 1-5 bedeudet die Zeilenumbrüchen zwischen den Blöcken.
Handbuch EDU 2AE/TOP, EDU2AE/TOP7E und EDU 2AE/TOP/TA Rev.3.0 Stand: 04/16
Diese Funktion ermöglicht das Kalibrieren des Anzeigewertes im
Die Optionen „MIN/MAX Drehmoment" ermöglicht Grenzwerte
Die Optionen „MIN/MAX Drehmoment" ermöglicht
F u n k :
0 . 0 0 N m
0 . 0 0 N m
e i n f
1
A U S
Seite 9
