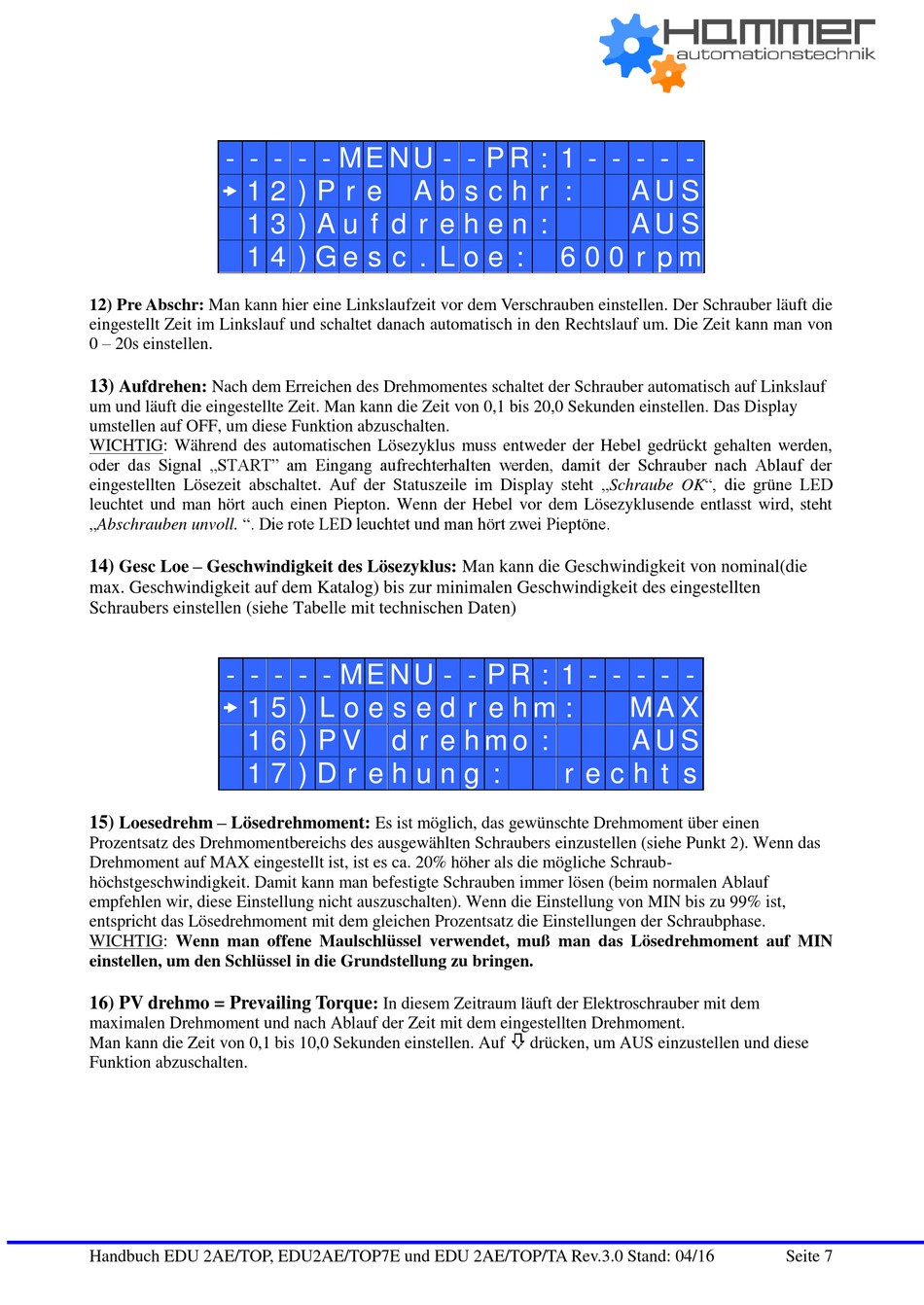

Kolver EDU2AE/TOP/E Bedienungsanleitung Seite 7

- - - - - M E N U - - P R : 1 - - - - -
1 2 ) P r e

 1 3 ) A u f d r e h e n :
1 4 ) G e s c . L o e :
12) Pre Abschr: Man kann hier eine Linkslaufzeit vor dem Verschrauben einstellen. Der Schrauber läuft die
eingestellt Zeit im Linkslauf und schaltet danach automatisch in den Rechtslauf um. Die Zeit kann man von
0 – 20s einstellen.
13) Aufdrehen:
Nach dem Erreichen des Drehmomentes schaltet der Schrauber automatisch auf Linkslauf
um und läuft die eingestellte Zeit. Man kann die Zeit von 0,1 bis 20,0 Sekunden einstellen. Das Display
umstellen auf OFF, um diese Funktion abzuschalten.
WICHTIG: Während des automatischen Lösezyklus muss entweder der Hebel gedrückt gehalten werden,
oder das Signal „START" am Eingang aufrechterhalten werden, damit der Schrauber nach Ablauf der
eingestellten Lösezeit abschaltet. Auf der Statuszeile im Display steht „Schraube OK", die grüne LED
leuchtet und man hört auch einen Piepton. Wenn der Hebel vor dem Lösezyklusende entlasst wird, steht
„Abschrauben unvoll. ". Die rote LED leuchtet und man hört zwei Pieptöne.
14) Gesc Loe – Geschwindigkeit des Lösezyklus: Man kann die Geschwindigkeit von nominal(die
max. Geschwindigkeit auf dem Katalog) bis zur minimalen Geschwindigkeit des eingestellten
Schraubers einstellen (siehe Tabelle mit technischen Daten)
- - - - - M E N U - - P R : 1 - - - - -
 1 5 ) L o e s e d r e h m :
 1 6 ) P V
1 7 ) D r e h u n g :
15) Loesedrehm – Lösedrehmoment:
Prozentsatz des Drehmomentbereichs des ausgewählten Schraubers einzustellen (siehe Punkt 2). Wenn das
Drehmoment auf MAX eingestellt ist, ist es ca. 20% höher als die mögliche Schraub-
höchstgeschwindigkeit. Damit kann man befestigte Schrauben immer lösen (beim normalen Ablauf
empfehlen wir, diese Einstellung nicht auszuschalten). Wenn die Einstellung von MIN bis zu 99% ist,
entspricht das Lösedrehmoment mit dem gleichen Prozentsatz die Einstellungen der Schraubphase.
WICHTIG: Wenn man offene Maulschlüssel verwendet, muß man das Lösedrehmoment auf MIN
einstellen, um den Schlüssel in die Grundstellung zu bringen.
16) PV drehmo = Prevailing Torque :
maximalen Drehmoment und nach Ablauf der Zeit mit dem eingestellten Drehmoment.
Man kann die Zeit von 0,1 bis 10,0 Sekunden einstellen. Auf
Funktion abzuschalten.
Handbuch EDU 2AE/TOP, EDU2AE/TOP7E und EDU 2AE/TOP/TA Rev.3.0 Stand: 04/16
A b s c h r :
d r e h m o :
Es ist möglich, das gewünschte Drehmoment über einen
In diesem Zeitraum läuft der Elektroschrauber mit dem
drücken, um AUS einzustellen und diese
A U S
A U S
6 0 0 r p m
M A X
A U S
r e c h t s
Seite 7
