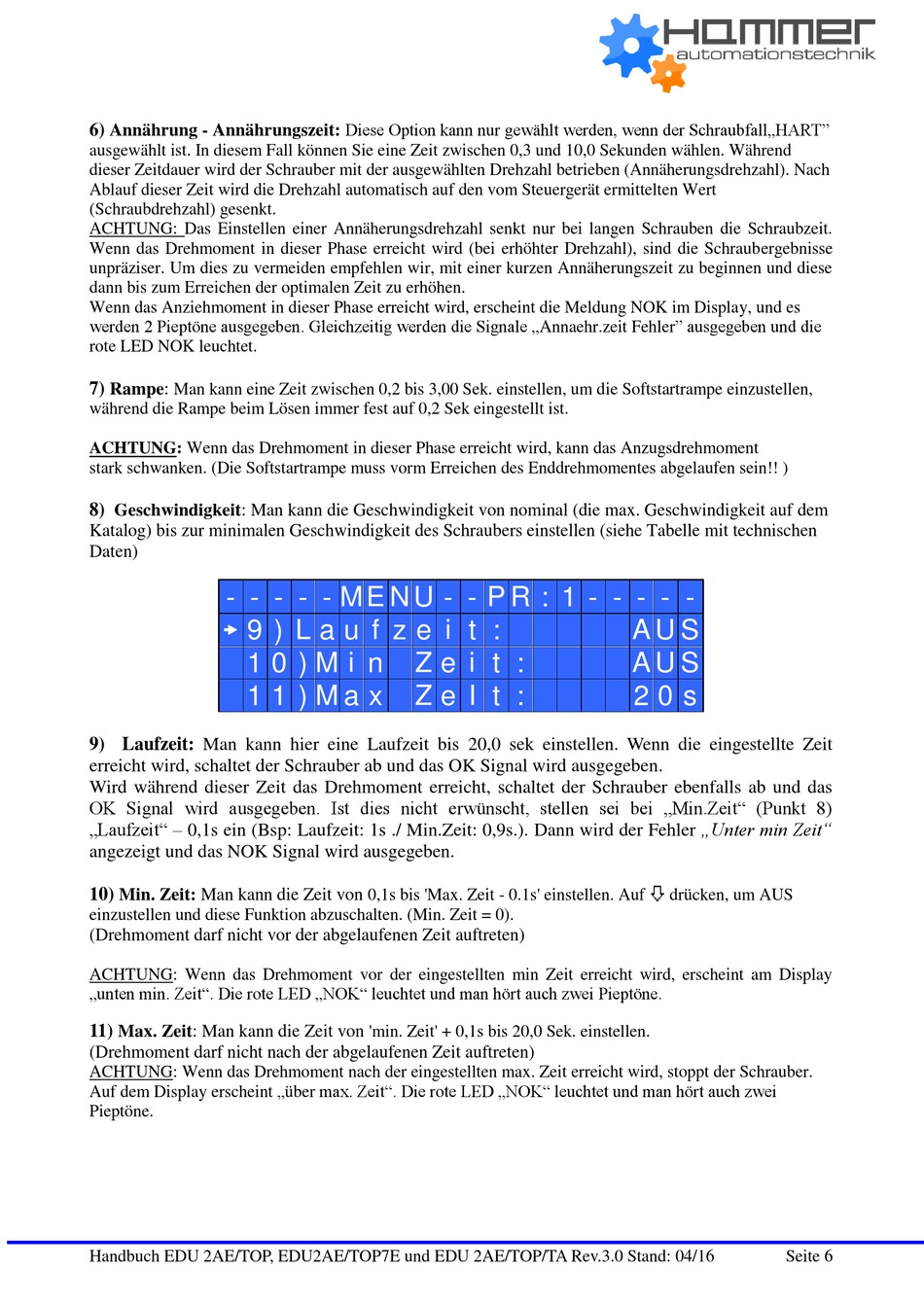

Kolver EDU2AE/TOP/E Bedienungsanleitung Seite 6

6) Annährung - Annährungszeit:
ausgewählt ist. In diesem Fall können Sie eine Zeit zwischen 0,3 und 10,0 Sekunden wählen. Während
dieser Zeitdauer wird der Schrauber mit der ausgewählten Drehzahl betrieben (Annäherungsdrehzahl). Nach
Ablauf dieser Zeit wird die Drehzahl automatisch auf den vom Steuergerät ermittelten Wert
(Schraubdrehzahl) gesenkt.
ACHTUNG: Das Einstellen einer Annäherungsdrehzahl senkt nur bei langen Schrauben die Schraubzeit.
Wenn das Drehmoment in dieser Phase erreicht wird (bei erhöhter Drehzahl), sind die Schraubergebnisse
unpräziser. Um dies zu vermeiden empfehlen wir, mit einer kurzen Annäherungszeit zu beginnen und diese
dann bis zum Erreichen der optimalen Zeit zu erhöhen.
Wenn das Anziehmoment in dieser Phase erreicht wird, erscheint die Meldung NOK im Display, und es
werden 2 Pieptöne ausgegeben. Gleichzeitig werden die Signale „Annaehr.zeit Fehler" ausgegeben und die
rote LED NOK leuchtet.
7) Rampe:
Man kann eine Zeit zwischen 0,2 bis 3,00 Sek. einstellen, um die Softstartrampe einzustellen,
während die Rampe beim Lösen immer fest auf 0,2 Sek eingestellt ist.
ACHTUNG: Wenn das Drehmoment in dieser Phase erreicht wird, kann das Anzugsdrehmoment
stark schwanken. (Die Softstartrampe muss vorm Erreichen des Enddrehmomentes abgelaufen sein!! )
8) Geschwindigkeit: Man kann die Geschwindigkeit von nominal (die max. Geschwindigkeit auf dem
Katalog) bis zur minimalen Geschwindigkeit des Schraubers einstellen (siehe Tabelle mit technischen
Daten)
- - - - - M E N U - - P R : 1 - - - - -
 9 ) L a u f z e i t :
 1 0 ) M i n
1 1 ) M a x
9) Laufzeit: Man kann hier eine Laufzeit bis 20,0 sek einstellen. Wenn die eingestellte Zeit
erreicht wird, schaltet der Schrauber ab und das OK Signal wird ausgegeben.
Wird während dieser Zeit das Drehmoment erreicht, schaltet der Schrauber ebenfalls ab und das
OK Signal wird ausgegeben. Ist dies nicht erwünscht, stellen sei bei „Min.Zeit" (Punkt 8)
„Laufzeit" – 0,1s ein (Bsp: Laufzeit: 1s ./ Min.Zeit: 0,9s.). Dann wird der Fehler „Unter min Zeit"
angezeigt und das NOK Signal wird ausgegeben.
10) Min. Zeit: Man kann die Zeit von
einzustellen und diese Funktion abzuschalten. (Min. Zeit = 0).
(Drehmoment darf nicht vor der abgelaufenen Zeit auftreten)
ACHTUNG: Wenn das Drehmoment vor der eingestellten min Zeit erreicht wird, erscheint am Display
„unten min. Zeit". Die rote LED „NOK" leuchtet und man hört auch zwei Pieptöne.
11) Max. Zeit: Man kann die Zeit von
(Drehmoment darf nicht nach der abgelaufenen Zeit auftreten)
ACHTUNG: Wenn das Drehmoment nach der eingestellten max. Zeit erreicht wird, stoppt der Schrauber.
Auf dem Display erscheint „über max. Zeit". Die rote LED „NOK" leuchtet und man hört auch zwei
Pieptöne.
Handbuch EDU 2AE/TOP, EDU2AE/TOP7E und EDU 2AE/TOP/TA Rev.3.0 Stand: 04/16
Diese Option kann nur gewählt werden, wenn der Schraubfall„HART"
Z e i t :
Z e I t :
0,1s bis 'Max. Zeit - 0.1s' einstellen. Auf
'min. Zeit' + 0,1s bis 20,0 Sek. einstellen.
A U S
A U S
2 0 s
drücken, um AUS
