2) Schraube Num - Schrauben-Nummer:
je Werkstück einstellen (von 1 bis 99). Wenn die Anzahl der IO-Verschraubungen erreicht ist, erscheint im
Display „ENDE ZYKLUS" auf der Statuszeile und die gelbe LED „END" leuchtet.
Im Fall dass die Funktion OK (siehe Punkt 18) abgeschaltet ist, wird „ENDE ZYKLUS" mit dem nächsten
Schraubvorgang zurückgesetzt. Ansonsten muss die OK-Taste am Ende jedes Zyklus gedrückt werden und
bei NIO-Verschraubung wird der Schrauber gesperrt und erst nach Betätigung der ESC-Taste wieder
freigegeben.
WICHTIG: Jedes Mal wenn man in das Menü gelangt, wird die Schraubanzahl gelöscht.
- - - - - M E N U - - P R : 1 - - - - -
3 ) M o d e l l :
4 ) D r e h m o :
5 ) S f a l l :
3) Modell:
Schraubertyp auswählen.
Da viele Einstellungen für jedes Modell spezifisch sind, ist es wichtig, das richtige Modell einzustellen!
ACHTUNG: Wenn man PLUTO..FR benutzt, wird kein Drehmoment angezeigt, d.h. nicht in % und nicht in
Nm. Einige Standardeinstellungen können nicht verändert werden. In diesem Fall erscheint im Display
„nicht gültig ".
4)
Drehmoment: Hier kann das gewünschte Drehmoment prozentual vom Drehmomentbereich des
Schraubertyps eingestellt werden. Beim PLUTO10 ergibt eine Einstellung von 50% für eine harte
Verschraubung, zum Beispiel ein Drehmoment von ca. 4,5 Nm. Der Drehmomentbereich bezieht sich auf
die Höchstdrehzahl. Wenn man nicht mit der Höchstdrehzahl arbeitet, sinkt der Drehmomentbereich, um
das Abschalten des Schraubers zu vermeiden. Im Fall, dass das Drehmoment erreicht wird, erscheint im
Display Schraub OK und ein „beep" Ton ertönt.
5) Sfall - Schraubfall:
Es ist möglich, den Schraubfall (hart oder weich) auszuwählen. Ein typisches
Beispiel für einen weichen Schraubfall ist eine selbstfurchende Schraube in Kunststoff oder Blech bzw. eine
Iso-Schraube in verformbarem Werkstoff (Flachdichtung usw.). Ein typisches Beispiel für eine harte
Verschraubung ist Metall auf Metall. Wenn der Verschraubungstyp „WEICH" ausgewählt ist, wird der
Schrauber mit der ausgewählten Drehzahl betrieben (siehe Punkt 8). Wenn der Schraubfall „HART"
ausgewählt ist, wird der Schrauber während der gewählten Zeit (siehe Punkt 6) mit der ausgewählten
Drehzahl betrieben. Dann wird die Drehzahl automatisch gesenkt, um das ausgewählte Drehmoment zu
erreichen.
WICHTIG: Wenn der falsche Schraubfall ausgewählt ist, sind die Montageergebnisse unpräziser.
- - - - - M E N U - - P R : 1 - - - - -
6 ) A n n a e h r u n g :
7 ) R a m p e :
8 ) G e s c h w i n d :

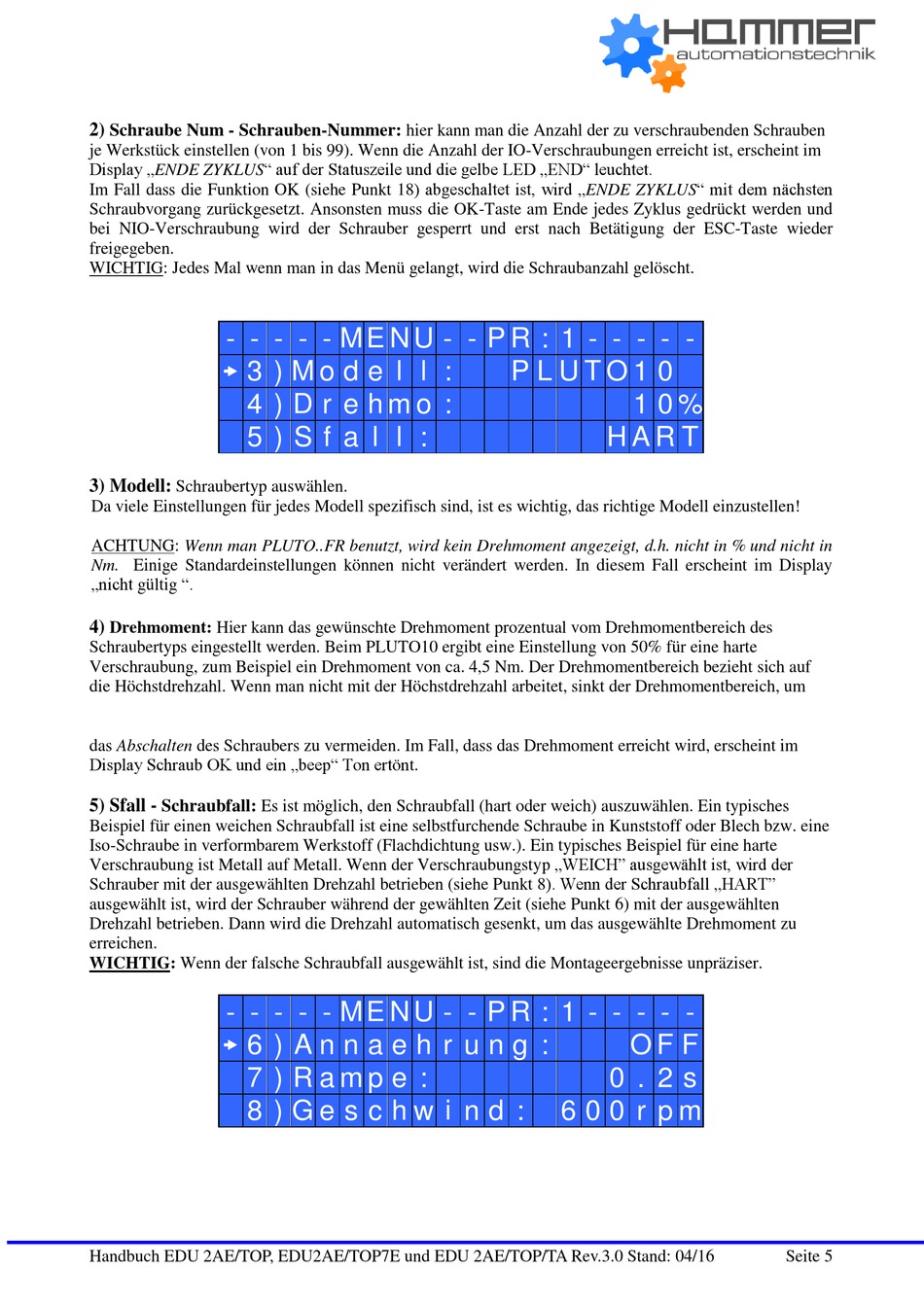

Handbuch EDU 2AE/TOP, EDU2AE/TOP7E und EDU 2AE/TOP/TA Rev.3.0 Stand: 04/16
hier kann man die Anzahl der zu verschraubenden Schrauben
P L U T O 1 0
6 0 0 r p m
1 0 %
H A R T
O F F
0 . 2 s
Seite 5
